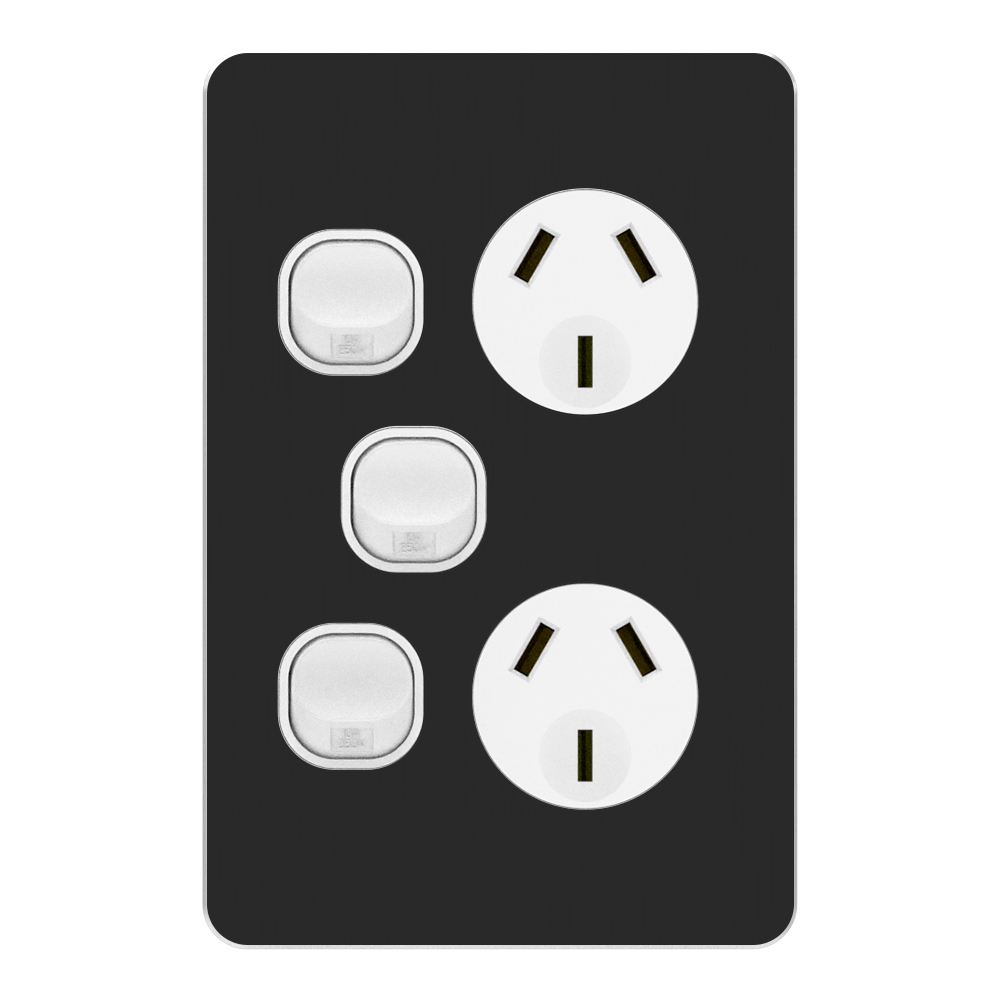

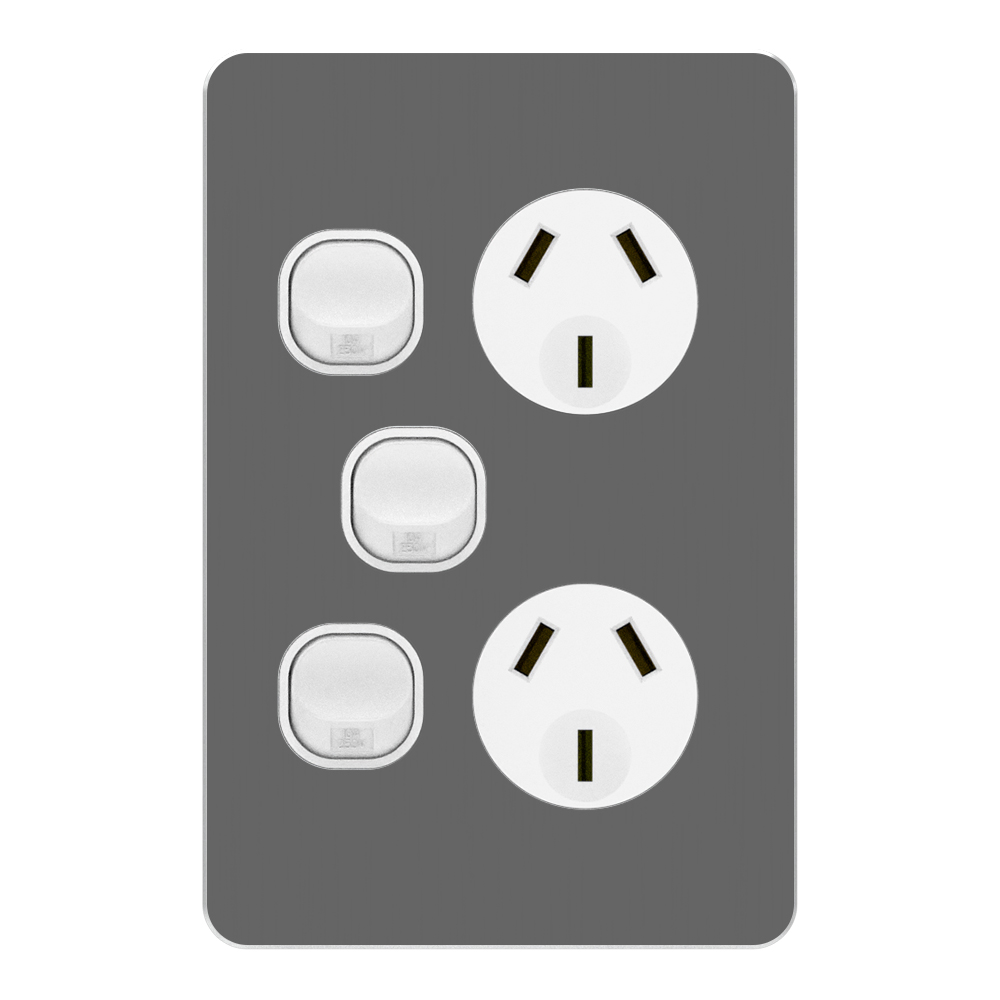

CS316-V نقطة طاقة مزدوجة محولة عمودية | ألمنيوم

الفئة:سلسلة CS
نموذج رقم.:
سلسلة CS
مادة:
صفيحة الألمنيوم
حاضِر:
10 أ
الجهد االكهربى:
250 فولت
معيار:
معيار الاتحاد الأفريقي
البعد:
80 مم*121 مم
المصادقة:
الشعيبة، ISO9001، ISO14001
ضمان الجودة

وصف سمات شركة

الميزات الرئيسية والاستخدامات النموذجية

مخرجين زائد مفتاح عزل

مفتاح على اللوحة يعزل المخرجات دون سحب القابس. على لوحة عمودية، يشغل هذا المفتاح موضعًا واحدًا في الكومة، فوق أو تحت المخرجين.

للمساحات التي لا يمكنك الوصول إليها

نقطة لوحة المفاتيح هي الوصول. خلف غسالة، داخل خزانة، تحت طاولة: أماكن يكون فيها القابس خارج نطاق الوصول والمفتاح هو نقطة الفصل الوحيدة التي يمكن للشخص استخدامها.

ترتيب الكومة يحدد القابلية للاستخدام

مع مفتاح ومخرجين مكدسين على 121 مم، يكون الترتيب أكثر أهمية من أي لوحة أخرى. ضع المفتاح حيث تصل اليد بشكل طبيعي، وليس حيث كانت الأسلاك أسهل.

مفتاح فوق أو تحت المخرجات؟

أينما تصل اليد دون النظر. فوق غسالة، يكون ذلك في أعلى الكومة. تحت طاولة، غالبًا ما يكون في الأسفل، لأن اليد تأتي من أسفل سطح العمل.

في المنتصف ممكن ونادرًا ما يكون صحيحًا. إنه يقسم المخرجين ويجعل كليهما أصعب للوصول.

المواصفات

المعلمةتفاصيل
منتج نقطة طاقة مزدوجة مع مفتاح وفقًا للمعيار الأسترالي، لوحة ألومنيوم مصقولة عمودية
نوع المخرج 2 × 10A، 3 دبابيس، تكوين AS/NZS 3112، مع غطاء للأطفال
يُحوّل مفتاح قطب واحد 10A على نفس اللوحة، يعزل المخرجات
الجهد المقدر AC250فولت
التكوين مخرجان مكدسان زائد مفتاح عزل واحد
محطات طرفية أطراف لولبية، دخول كابل من الخلف والجانب
مادة الاتصال QSn6.5-0.1 جهات اتصال قابس من برونز الفوسفور القصديري
مادة اللوحة لوحة ألومنيوم مصقولة، 80 × 121 مم
التشطيب السطحي مصقول بخط شعري؛ طبقة لون مؤكسدة
الألوان المتاحة أبيض فضي، أسود غير لامع، رمادي فضي من المخزون؛ RAL مخصص عند الطلب
التركيب صندوق حائط أسترالي قياسي، أفقي أو عمودي
درجة الحماية IP20، للاستخدام الداخلي
معيار AS/NZS 3112
الموافقة الشعيبة
ضمان 15 عامًا (ضمان قياسي IGOTO)

نماذج نقطة الطاقة العمودية من سلسلة CS

الطرازالتكوين
CS316-V 2 مخرج، 10A، مع مفتاح إضافي، عمودي
CS315-V 2 مخرج، 10A أو 10A + 15A، عادي، عمودي
CS316 2 مخرج، 10A، مع مفتاح إضافي، أفقي
CS314 1 مخرج، 10A، مع مفتاح إضافي، أفقي

يتم تعيين موضع المفتاح داخل الكومة عند التجميع. تأكد مما إذا كان يقع فوق أو تحت المخرجات، وقل أي المخرجات يعزل إذا كانت المخرجان مرتبطتان بشكل منفصل.

المفتاح المزدوج الأفقي هو CS316, ، والمزدوج العمودي العادي هو CS315-V. كلاهما مدرج في كتالوج سلسلة CS.

CS316-V نقطة طاقة مزدوجة محولة عمودية من الألمنيوم المصقول

العزل الذي يمكنك الوصول إليه، على جدار لا يمكنك توسيعه

توجد نقطة طاقة مفاتيح لأن القابس في مكان لا يمكن للشخص الوصول إليه بشكل مريح. أضف جدارًا ضيقًا وللمنتج مشكلتان لحلهما في وقت واحد: يجب أن تتكدس المخرجات، ولا يزال يجب أن يكون المفتاح هو الجزء الذي تجده اليد أولاً.

يضع CS316-V مخرجين 10A ومفتاح عزل على وجه من الألومنيوم المصقول بقياس 80 مم × 121 مم. المخرجات هي تكوينات AS/NZS 3112 مع مصاريع للأطفال؛ المفتاح هو آلية 10A على نفس اللوحة.

ترتيب الكومة هو قرار التصميم. المفتاح في الأعلى يضعه على ارتفاع اليد فوق الآلة؛ المفتاح في الأسفل يناسب طاولة حيث يجب أن تكون المخرجات مرتفعة. لا شيء منهما عالمي، ولا يمكن تغييره بعد بناء اللوحة.

أين تضع المفتاح في الكومة

مصنع المفاتيح والمقابس IGOTO، خطوط التجميع والاختبار في يويتشينغ

ينتمي المفتاح إلى حيث تصل اليد دون النظر. فوق غسالة، يكون ذلك في أعلى الكومة؛ تحت طاولة، قد يكون في الأسفل، لأن اليد تأتي من أسفل سطح العمل.

وضعه في المنتصف ممكن ولكنه نادرًا ما يكون صحيحًا: إنه يقسم المخرجين ويجعل كليهما أصعب للوصول. مخرجان معًا والمفتاح في أحد الطرفين هو الترتيب الذي يعمل.

مصنع OEM / ODM مباشر

المفتاح والمخرجات مرتبطة ومختبرة معًا

تحتوي اللوحة المبدلة على نقطة فشل إضافية واحدة أكثر من اللوحة العادية: الرابط بين المفتاح والمخارج. نحن نجمع ونختبر اللوحة كدائرة واحدة، للتحقق من أن المفتاح يعزل المخارج وأن المخارج غير نشطة عندما يكون مغلقًا.

يتم فرش اللوحات الرأسية على المحور الطويل ويتم فحصها من حيث اللون قبل التجميع. يمكن أن تحمل الطلبات من الشركات المصنعة الأصلية علامات بالليزر، ويمكن ضبط موضع المفتاح في أعلى أو أسفل الكومة.

  • العلامة التجارية OEM, ، وضع علامة بالليزر على الوجه المعدني، ألوان مؤكسدة مخصصة وتغليف للبيع بالتجزئة.
  • خيارات ODM, ، مفتاح في الأعلى أو الأسفل، عزل واحد أو كلا المخارج، لوحة رأسية أو أفقية.
  • الاختبار, ، تم التحقق من عزل المفتاح عن المخرج على اللوحة النهائية.
  • الحد الأدنى للطلب, ، كميات المشروع مع متغيرات مختلطة في علبة واحدة.

اللوحات المبدلة وأحمال الأجهزة

المفتاح الموجود على اللوحة مصنف للمخارج التي يتحكم بها، والتي في هذه الحالة هي مخرجان بقدرة 10 أمبير. إنه ليس عازلاً للدائرة ولا يحل محل واحد على جهاز ثابت له دائرته الخاصة.

حيث يتم توصيل الجهاز بشكل مباشر، يتم تلبية متطلبات العزل بواسطة عازل الدائرة، وليس بواسطة لوحة. حيث يتم توصيل الجهاز ويظل موصولًا، فإن هذه اللوحة هي نقطة الفصل العملية.

سلسلة المفاتيح والمقابس الأسترالية على الألواح المصنوعة من الألمنيوم المصقول

دليل الشراء

CS316-V نقطة طاقة مزدوجة محولة عمودية من الألمنيوم المصقول

ثلاث قرارات: التصنيف، موضع المفتاح، وما الذي يعزله المفتاح.

  1. تأكيد الجهاز وتصنيفه.
  2. قرر ما إذا كان المفتاح سيكون فوق أو تحت المخارج.
  3. تأكيد ما إذا كان المفتاح يعزل كلا المخارج أو واحدًا فقط.
  4. الموافقة على عينة لوحة فعلية بالتشطيب.
  5. تأكيد عمق الصندوق وأن اللوحة تبتعد عن الجهاز.
  6. الإنتاج مع اختبار العزل.
  7. الشحن من يويتشينغ في عبوات بالجملة أو بالتجزئة.

كيف ندعم عملك

تخصيص OEM للوحات مفاتيح الألمنيوم المصقول، ألوان اللوحات وعلامات الليزر

ألوان أنوديزد مخصصة، علامات بالليزر وتغليف للبيع بالتجزئة على منصة نقاط الطاقة المبدلة الرأسية، مع مستندات SAA للنطاق المعتمد.


ألوان مؤكسدة · وسم بالليزر · مستندات SAA
مفاتيح ومقابس من الألمنيوم المصقول مثبتة في مشروع سكني أسترالي

تسعير مباشر من المصنع مع حد أدنى مرن للطلب للموزعين الذين يزودون تجهيزات الغسيل والمطبخ وأجهزة الأجهزة.


تسعير المصنع · حد أدنى مرن للطلب · شحن عالمي
اختبار الوظيفة والتحمل لمفاتيح المعايير الأسترالية في مختبر IGOTO

دعم الموزع

تعرف على المزيد →

إدارة الحسابات، أوراق بيانات أسترالية وإنتاج ذو أولوية للشركاء الذين يبنون نطاقًا معدنيًا كاملًا.


مدير الحساب · مستندات فنية · أوقات تسليم ذات أولوية

مخرج مبدل في مساحة جهاز ضيقة؟

أخبرنا عن الجهاز، عمق الفتحة وأين تصل اليد، وسنؤكد موضع المفتاح والرابط قبل تقديم عرض الأسعار. يتم تقديم تسعير مباشر من المصنع لكل طلب؛ يتم شحن مستندات SAA مع الشحنة.

اتصل بفريق المبيعات لدينا

الأسئلة الشائعة

هل يعزل المفتاح كلا المخارج؟

في البناء القياسي، نعم، يأخذ المفتاح إمداد اللوحة، لذا فإن كلا المخارج تصبح غير نشطة معًا. إذا كان المشروع يحتاج إلى مفتاح لمخرج واحد والمخرج الآخر دائم، يتم ضبط الربط عند التجميع، لذا يجب ذكره في الطلب بدلاً من تعديله في الموقع.

هل يجب أن يكون المفتاح فوق أو تحت المخارج؟

حيثما تصل اليد دون النظر. فوق غسالة، يكون ذلك في أعلى الكومة؛ تحت طاولة العمل، غالبًا ما يكون في الأسفل. وضع المفتاح بين المخارج الاثنين ممكن ولكنه يجعل الوصول إليهما أكثر صعوبة.

هل هذا بديل لفاصل الدائرة؟

لا. إنه يعزل المآخذ على اللوحة، وليس الدائرة. يحتاج جهاز ثابت بدائرته الخاصة إلى فاصل مصنف لتلك الدائرة، وهو منتج مختلف وموقع مختلف على الحائط.

مواد عالية الجودة
يتميز CS316-V بجودة عالية لوحة أكريليك الذي يوفر الأناقة ومقاومة الحريق. جهات اتصال المفتاح مصنوعة من سبيكة الفضة (AgCd015/Cu)، مما يوفر توصيلًا فائقًا وعمرًا أطول.
دورة حياة طويلة
تم تصميم مفتاح CS316-V ليكون متينًا، ويمكنه تحمل أكثر من 40,000 عملية تشغيل وإيقاف، مما يجعلها مثالية للبيئات ذات الاستخدام العالي مثل المكاتب والمدارس ومراكز التسوق.
موصلية محسنة
ال نحاس T3 المحطات و جهات اتصال نحاسية فوسفورية ضمان التوصيل الكهربائي الممتاز والمرونة القوية، مما يساهم في تحقيق أداء موثوق ومتسق بمرور الوقت.
تصميم متعدد الاستخدامات
إن التصميم العصري والأنيق لمفتاح CS316-V يجعله خيارًا متعدد الاستخدامات لمختلف التطبيقات، بما في ذلك التركيبات السكنية والتجارية والصناعية.
معايير السلامة العالية
مع الشعيبة الشهادة والامتثال ايزو 9001 و ايزو 14001يضمن جهاز CS316-V أعلى مستويات الجودة والسلامة. فهو يلبي جميع معايير السلامة الأسترالية، مما يضمن راحة البال للمستخدمين.
