คุณสามารถเห็นสวิตช์ประเภทนี้ที่ใช้กันทั่วไปในอาคารที่พักอาศัย สำนักงาน โรงแรม และอาคารพาณิชย์ ซึ่งจำเป็นต้องควบคุมไฟหลายดวงในห้องเดียว.

ภาพรวม: สวิตช์ไฟแบบสามแก๊ง สวิตช์ไฟแบบสามแก๊ง ทำงานอย่างไร?

สวิตช์ทั้งหมดในแผงมีวงจรของตัวเองที่ควบคุม เมื่อสวิตช์หนึ่งควบคุมไฟเพดาน ส่วนที่เหลือจะควบคุมไฟผนัง พัดลมระบายอากาศ หรือแม้แต่ไฟภายนอก.

แม้ว่าจะมีแผ่นปิดหน้าเดียว แต่ทั้งหมดก็เป็นอิสระต่อกัน วิธีนี้ช่วยให้มั่นใจได้ว่าโซนแสงสว่างสามารถทำงานได้อย่างอิสระในห้องเดียว.

โครงสร้างสวิตช์ภายใน

ส่วนใหญ่จะมีกลไกสวิตช์สามแบบอยู่ในตัวเรือนเดียว ซึ่งสามารถจ่ายไฟจากแหล่งไฟฟ้าเดียวกัน แต่ให้บริการสายโหลดต่างๆ การจัดเรียงสายเคเบิลขึ้นอยู่กับประเภทของการติดตั้งและการออกแบบวงจรไฟฟ้า.

การกำหนดค่าทั่วไป

วิธีการติดตั้งบางอย่างเกี่ยวข้องกับสวิตช์แบบธรรมดาสามตัวในแผ่นเดียว ในขณะที่การตั้งค่าอื่นๆ มีตัวควบคุมหรี่ไฟ ตัวควบคุมขั้นสูง หรือสวิตช์สามทาง.

แม้แต่ในห้องที่ใหญ่ขึ้น ส่วนหนึ่งอาจทำงาน ระบบสวิตช์ 3 ทางแบบสามทาง ระบบควบคุมแสงสว่างจากหลายพื้นที่.

สำหรับคู่มือเปรียบเทียบเกี่ยวกับ สวิตช์ทาง vs สวิตช์แบบกลุ่ม, ตรวจสอบส่วนบล็อกของเรา.

การจัดเรียงสายไฟสวิตช์ไฟแบบสามช่องเป็นอย่างไร?

มีสองวิธีในการตั้งค่า การเดินสายสวิตช์ไฟแบบสามแก๊ง ขึ้นอยู่กับประเภทของวงจรและประเภทสวิตช์ที่ใช้ภายในแผง ระบบบางระบบใช้สายไฟสดแยกกัน ในขณะที่ระบบอื่นใช้การเชื่อมต่อสด ช่างไฟฟ้ามักจะปฏิบัติตามแผนภาพการติดตั้งอย่างระมัดระวังระหว่างการติดตั้ง.

รูปแบบการเดินสายทั่วไป

การติดตั้งมาตรฐานมักจะรวมถึง:

การเดินสายจะซับซ้อนมากขึ้นเมื่อรวมสวิตช์หรี่ไฟหรือตัวควบคุมหลายตำแหน่ง.

บทบาทของแผนภาพการเดินสาย

ก แผนภาพสวิตช์ไฟ 3 สวิตช์ ช่วยให้ช่างไฟฟ้าสามารถระบุตำแหน่งขั้วต่อและเส้นทางวงจรก่อนเริ่มการติดตั้ง สิ่งนี้ช่วยลดข้อผิดพลาดในการเดินสายระหว่างการปรับปรุงหรือการก่อสร้างใหม่ แผนภาพที่พิมพ์ออกมายังช่วยในการแก้ไขปัญหาและการบำรุงรักษา.

ความสำคัญของการเลือกขนาดกล่องที่เหมาะสม

ก กล่องสวิตช์ไฟแบบ 3 ช่อง ต้องมีพื้นที่เพียงพอสำหรับการเดินสายและการระบายความร้อน กล่องไฟฟ้าที่แน่นเกินไปอาจเพิ่มความเสี่ยงต่อความร้อนสูงเกินไปและทำให้การซ่อมแซมในอนาคตซับซ้อนขึ้น.

รหัสไฟฟ้ามักจะระบุข้อกำหนดปริมาตรกล่องขั้นต่ำ ขึ้นอยู่กับจำนวนตัวนำ.

สวิตช์แบบสามช่องมักติดตั้งที่ไหน?

ระบบสวิตช์เหล่านี้มักติดตั้งในบริเวณที่ต้องการการควบคุมแสงหลายจุดใกล้กับทางเข้าเดียว ห้องขนาดใหญ่และพื้นที่ส่วนกลางได้รับประโยชน์สูงสุดจากการตั้งค่านี้.

การใช้งานในที่อยู่อาศัย

ห้องนั่งเล่นมักใช้สวิตช์แยกต่างหากสำหรับไฟเพดาน ไฟตกแต่ง และพัดลม ห้องครัวอาจแบ่งแสงระหว่างเคาน์เตอร์ พื้นที่รับประทานอาหาร และตู้.

ห้องนอนบางครั้งรวมการควบคุมแสงและพัดลมระบายอากาศไว้ในแผงสวิตช์เดียว.

การใช้งานในอาคารพาณิชย์

โรงแรม สำนักงาน และห้องประชุมมักใช้ระบบสวิตช์แบบกลุ่ม การจัดเรียงนี้ช่วยในการจัดการโซนแสงสว่างที่แตกต่างกันได้อย่างมีประสิทธิภาพมากขึ้น.

โครงการเชิงพาณิชย์ยังนิยมการจัดวางผนังที่เป็นระเบียบเพื่อปรับปรุงการเข้าถึงและลดความรกของผนัง.

พื้นที่กลางแจ้งและพื้นที่สาธารณูปโภค

โรงรถและพื้นที่กลางแจ้งอาจใช้สวิตช์แยกต่างหากสำหรับไฟรักษาความปลอดภัย ไฟทางเดิน และพื้นที่จัดเก็บ การควบคุมแบบกลุ่มช่วยให้การทำงานในสภาพแวดล้อมเหล่านี้ง่ายขึ้น.

ไซต์อุตสาหกรรมบางแห่งยังใช้แผงสวิตช์หลายตัวสำหรับโซนแสงสว่างของเครื่องจักร.

ทำไมการออกแบบแผ่นปิดสวิตช์จึงสำคัญ?

การออกแบบแผ่นปิดสวิตช์ส่งผลต่อทั้งรูปลักษณ์และความยืดหยุ่นในการติดตั้ง อาคารสมัยใหม่นิยมการจัดวางผนังที่สะอาดและเป็นระเบียบมากขึ้นเรื่อยๆ.

สวิตช์แบบกลุ่มช่วยลดช่องเปิดผนังที่ไม่จำเป็นและการควบคุมที่กระจัดกระจาย.

รูปแบบแนวนอนและแนวตั้ง

ก สวิตช์ไฟ 3 ตำแหน่งแนวนอน การจัดวางสวิตช์จะวางสวิตช์เคียงข้างกันแทนที่จะวางแนวตั้ง การออกแบบนี้พบได้ทั่วไปในพื้นที่ผนังที่กว้างขึ้นและการตกแต่งภายในที่ทันสมัย.

รูปแบบแนวตั้งยังคงเป็นที่นิยมในส่วนผนังแคบและห้องอเนกประสงค์.

การตกแต่งและวัสดุตกแต่ง

แผ่นสวิตช์สมัยใหม่มีทั้งแบบกระจก โลหะ แบบด้าน และแบบทนรอยขีดข่วน ผู้สร้างมักเลือกพื้นผิวที่เข้ากับสีผนังและวัสดุภายใน.

อาคารพาณิชย์บางแห่งยังใช้แผ่นสวิตช์ป้องกันจุลินทรีย์ในสภาพแวดล้อมด้านการดูแลสุขภาพ.

แผ่นปิดสวิตช์แบบหลายช่อง

ก แผ่นสวิตช์ไฟ 3 สวิตช์ ครอบคลุมชุดสวิตช์ทั้งหมดพร้อมทั้งปกป้องการเชื่อมต่อสายไฟภายใน แผ่นปิดหน้ายังช่วยเพิ่มความสวยงามและป้องกันการสัมผัสกับส่วนที่มีไฟฟ้าโดยไม่ได้ตั้งใจ.

ขนาดแผ่นที่แตกต่างกันรองรับระบบสวิตช์มาตรฐาน โมดูลาร์ และสมาร์ท.

ค้นหาสวิตช์ไฟที่ใช่กับ IGOTO

การเลือกผู้ผลิตสวิตช์ที่เหมาะสมช่วยปรับปรุงความปลอดภัยในการติดตั้ง ความสม่ำเสมอของผลิตภัณฑ์ และประสิทธิภาพในระยะยาว.

สิ่งนี้มีความสำคัญอย่างยิ่งในโครงการที่พักอาศัย โรงแรม สำนักงาน และอาคารพาณิชย์ ซึ่งสวิตช์ทำงานบ่อยครั้งทุกวัน.

IGOTO จัดหาสินค้าสวิตช์และเต้ารับสำหรับการใช้งานไฟฟ้าในที่พักอาศัยและเชิงพาณิชย์ต่างๆ.

บริษัทนำเสนอสไตล์สวิตช์ที่หลากหลาย (ออสเตรเลีย, เรา, EU มาตรฐาน), ระบบโมดูลาร์ และการออกแบบแผ่นผนังเพื่อรองรับความต้องการของอาคารสมัยใหม่.

บริษัทได้ผ่านการรับรอง ISO9001, ISO14000, ISO45001 และการรับรองต่างๆ รวมถึง SAA, CE, CB, SGS และ ROHS.

IGOTO ยังส่งเสริมความก้าวหน้าขององค์กรในขณะที่มุ่งเน้นการพัฒนาผลิตภัณฑ์และมาตรฐานตลาดระหว่างประเทศ. ติดต่อเรา เพื่อเริ่มต้นวันนี้.

A8011 / A8012 / A8020 / A8023

หมายเลขรุ่น: ซีรีย์ A80
วัสดุ: แผ่นพีซี
ปัจจุบัน: 16เอ
แรงดันไฟฟ้า: 250โวลต์~

ดูรายละเอียดสินค้า

บทสรุป

สวิตช์แบบกลุ่มสามารถช่วยในการจัดการวงจรไฟจำนวนหนึ่งจากตำแหน่งที่จัดระเบียบเพียงตำแหน่งเดียว.

ช่วยเพิ่มประสิทธิภาพการจัดวางผนังพร้อมทั้งทำให้การจัดการระบบแสงสว่างในอาคารที่พักอาศัยและอาคารพาณิชย์ง่ายขึ้น.

การทำความเข้าใจรูปแบบการเดินสายไฟ คำศัพท์เกี่ยวกับสวิตช์ และข้อกำหนดในการติดตั้ง ช่วยลดข้อผิดพลาดทางไฟฟ้าและปัญหาการบำรุงรักษาในระยะยาว.

การเลือกสวิตช์ที่เหมาะสมยังช่วยเพิ่มความสะดวกสบาย ความปลอดภัย และการทำงานโดยรวมของอาคาร.

The post What Does a Three-Gang Light Switch Mean? appeared first on IGOTO Electric.

คนส่วนใหญ่มักสับสนระหว่างระบบนี้กับสวิตช์ทั่วไปเนื่องจากมีลักษณะภายนอกคล้ายกัน.

นี่คือข้อเท็จจริงที่สำคัญบางประการเกี่ยวกับ สวิตช์ 2 ทางที่อธิบายไว้ในบทความนี้ ดังนั้น โปรดอ่านจนจบ.

สวิตช์ 2 ทางทำงานอย่างไร?

กลไกทำงานโดยการส่งกระแสไฟฟ้าผ่านสายไฟ traveler ระหว่างสวิตช์ทั้งสอง.

ทันทีที่มีการเปลี่ยนสวิตช์ตัวใดตัวหนึ่ง เส้นทางการไหลของไฟฟ้าจะเปลี่ยนไป ซึ่งทำให้สวิตช์ทั้งสองสามารถควบคุมโคมไฟดวงเดียวกันได้.

การทำงานของสาย Traveler

ระบบนี้มักใช้:

สวิตช์ทั้งสองสื่อสารกันผ่านสายไฟ traveler กระแสไฟฟ้าไหลผ่านเส้นทางต่างๆ ขึ้นอยู่กับตำแหน่งของสวิตช์.

พื้นฐานการไหลของวงจร

สวิตช์ตัวหนึ่งรับแหล่งจ่ายไฟจากแหล่งไฟฟ้า ในขณะที่สวิตช์อีกตัวหนึ่งต่อเข้ากับโคมไฟ.

เมื่อสวิตช์ทั้งสองอยู่ในเส้นทางไฟฟ้าเดียวกัน วงจรจะสมบูรณ์ และไฟจะเปิด.

สัญลักษณ์สวิตช์ 2 ทาง หมายถึงอะไร?

แผนผังวงจรไฟฟ้าใช้สัญลักษณ์เพื่อช่วยในการออกแบบและติดตั้งวงจร สัญลักษณ์สวิตช์สองทาง ช่วยช่างไฟฟ้าในการระบุจุดสวิตช์ภายในแผนผังอาคาร.

อาจมีความแตกต่างในรูปแบบการวาดภาพในแต่ละประเทศ แต่การทำงานยังคงเหมือนเดิม.

การใช้งานในแผนผังไฟฟ้า

สถาปนิกและช่างไฟฟ้าจะรวม สัญลักษณ์ในผังสายไฟ ก่อนการก่อสร้างจริง เพื่อช่วยในการประสานงานสวิตช์กับไฟและผนัง สัญลักษณ์ช่วยให้การสื่อสารระหว่างผู้รับเหมาง่ายขึ้นเมื่อดำเนินโครงการขนาดใหญ่.

ความแตกต่างระหว่างสัญลักษณ์และการกำหนดค่าทางกายภาพ

แผนผังวงจรเป็นแผนภาพทางไฟฟ้าและไม่ได้ระบุการกำหนดค่าสวิตช์ทางกายภาพ ขึ้นอยู่กับว่าผู้ผลิตออกแบบและติดตั้งผลิตภัณฑ์จริงอย่างไร

นี่คือเหตุผลที่ผู้ติดตั้งมักอ้างอิงแผนภาพเมื่อเทียบกับป้ายกำกับขั้วต่อ.

สวิตช์ 2 ทางนิยมใช้ที่ไหนบ้าง?

สวิตช์สองทางระบบมักใช้ในสถานที่ที่มีทางเข้าหลายทาง.

บันไดและทางเดิน

บันไดเป็นแอปพลิเคชันที่พบบ่อยที่สุดที่สามารถใช้ระบบสวิตช์ประเภทนี้ได้ สวิตช์ตัวแรกมักจะติดตั้งที่ปลายด้านล่าง ในขณะที่อีกตัวหนึ่งติดตั้งที่ชั้นบน.

ทางเดินเป็นอีกพื้นที่หนึ่งที่ได้รับประโยชน์อย่างมากจากระบบสวิตช์ประเภทนี้ โดยเฉพาะอย่างยิ่งในกรณีที่มีทางเดินมากกว่าหนึ่งทาง.

ห้องนอนและห้องนั่งเล่น

ในห้องนอนขนาดใหญ่ การสวิตช์สองตำแหน่งจะทำโดยใช้ตัวควบคุมสองตัวในตำแหน่งใกล้กับจุดเข้าและตำแหน่งเตียง ทำให้ควบคุมไฟได้ง่ายขึ้นโดยไม่ต้องเคลื่อนที่ไปมาในห้องนอน.

ห้องนั่งเล่นซึ่งมีทางเข้าหลายทาง สามารถใช้การตั้งค่านี้เพื่อการเข้าถึงที่ง่ายขึ้น.

อาคารพาณิชย์และโรงแรม

โรงแรม สำนักงาน โรงเรียน และโรงพยาบาล เป็นที่รู้จักในการใช้การสวิตช์สองตำแหน่ง ผู้รับเหมาหลายรายยังตรวจสอบ รูปภาพสวิตช์สองทาง ก่อนการติดตั้ง เพื่อยืนยันรูปแบบขั้วต่อและการกำหนดค่าสวิตช์ในระหว่างโครงการเชิงพาณิชย์.

ความแตกต่างระหว่างสวิตช์ทางเดียวและสวิตช์สองทาง

ก สวิตช์ทางเดียว ใช้สำหรับควบคุมหลอดไฟจากตำแหน่งเดียว ระบบอาศัยกลไกเปิด-ปิดเพื่อเปิด/ปิดวงจรไฟฟ้า.

อย่างไรก็ตาม ระบบสองตำแหน่งทำงานแตกต่างออกไปอย่างสิ้นเชิง เนื่องจากสามารถควบคุมหลอดไฟได้จากทั้งสองปลายของวงจรไฟฟ้า.

ทำไมการเดินสายไฟที่ถูกต้องจึงสำคัญ?

การเดินสายไฟที่ไม่ถูกต้องอาจทำให้ไฟกะพริบและสวิตช์หยุดทำงาน และบางครั้งอาจนำไปสู่ปัญหาความร้อนสูงเกินไป นั่นคือเหตุผลที่ช่างไฟฟ้าปฏิบัติตามแผนภาพการติดตั้งอย่างเคร่งครัดในระหว่างกระบวนการ.

ก แผนภาพการเดินสายสวิตช์สองทาง ช่วยให้สามารถกำหนดตำแหน่งที่ถูกต้องของขั้วต่อและเส้นทางสำหรับสายไฟก่อนดำเนินการติดตั้งใดๆ.

ผู้รับเหมาหลายรายยังใช้ แผนภาพการเดินสายสวิตช์ 2 ทาง PDF ระหว่างการทำงานภาคสนาม เนื่องจากสำเนาที่พิมพ์ง่ายต่อการอ้างอิงในสถานที่.

ยิ่งไปกว่านั้น หลายประเทศปฏิบัติตามมาตรฐานสากล เช่น IEC 60364 สำหรับการติดตั้งไฟฟ้าแรงดันต่ำ.

แนวทางเหล่านี้ครอบคลุมการคำนวณขนาดสายไฟ วิธีการต่อลงดิน การป้องกันวงจร และแนวทางการเดินสายที่ปลอดภัย.

ช่างไฟฟ้าในสหรัฐอเมริกามักปฏิบัติตามข้อกำหนดของ NEC ในระหว่างการติดตั้งสวิตช์ด้วย.

ปัญหาที่พบบ่อยเกี่ยวกับการติดตั้ง

ขั้วต่อหลวมยังคงเป็นหนึ่งในปัญหาการติดตั้งสวิตช์ที่พบบ่อยที่สุด เนื่องจากอาจขัดขวางการไหลของไฟฟ้าหรือทำให้เกิดความร้อนสูงเกินไป การตรวจสอบอย่างละเอียดจะช่วยป้องกันปัญหาการบำรุงรักษาในอนาคต.

การเชื่อมต่อสาย Traveler ไม่ถูกต้อง

ควรต่อสาย traveler เข้ากับขั้วต่อที่ถูกต้องของสวิตช์ทั้งสองเพื่อป้องกันการทำงานที่ผิดปกติของสวิตช์ ช่างไฟฟ้าควรตรวจสอบความต่อเนื่องก่อนจ่ายไฟให้กับวงจร.

การใช้สวิตช์ที่ไม่เข้ากัน

บางครั้งผู้ติดตั้งอาจสลับสวิตช์ประเภทต่างๆ กันขณะติดตั้ง ไม่สามารถใช้สวิตช์มาตรฐานแทนอุปกรณ์สวิตช์สองตำแหน่งได้ ข้อผิดพลาดดังกล่าวอาจทำให้วงจรไม่ทำงาน.

วงจรไฟฟ้าแสงสว่างที่รับภาระเกิน

สวิตช์ทั้งหมดมีพิกัดกระแสและแรงดัน ซึ่งอาจส่งผลต่ออายุการใช้งานเมื่อติดตั้งไม่ถูกต้อง การติดตั้งเชิงพาณิชย์มักมีโหลดไฟฟ้ามากกว่าการใช้งานในบ้าน.

AS302 – 1 G สวิตช์ 2 ทาง 10A

หมายเลขรุ่น: ซีรีย์เอเอส
วัสดุ: พีซี
ปัจจุบัน: 10A/16A
แรงดันไฟฟ้า: 250V

ดูรายละเอียดสินค้า

IGOTO Electric: ทำไม คุณภาพผู้ผลิต สำคัญหรือไม่?

ความทนทานของสวิตช์ไม่ได้รับประกันจากการออกแบบเพียงอย่างเดียว วัสดุที่ใช้ กระบวนการทดสอบ และการปฏิบัติตามมาตรฐานบางประการ มีส่วนช่วยต่ออายุการใช้งานของผลิตภัณฑ์.

ที่กล่าวมา ผู้ผลิตมักปฏิบัติตามข้อกำหนด IEC, CE หรือ RoHS ขึ้นอยู่กับตลาดส่งออก.

โดยเฉพาะอย่างยิ่ง บริษัทต่างๆ เช่น IGOTO ส่งเสริมจิตวิญญาณองค์กรของ “มั่นคง แข็งแกร่ง ร่วมมือ ก้าวหน้า” และยึดมั่นในค่านิยมของ “รักษาศักดิ์ศรี ชนะอนาคตด้วยสมาธิ.”

บริษัทได้ผ่านการรับรอง ISO9001, ISO14000, ISO45001 และการรับรองต่างๆ รวมถึง SAA, PS, NOM, TISI, CE, CB, INMETRO, SGS และ ROHS แล้ว.

สำหรับข้อสงสัยเกี่ยวกับผลิตภัณฑ์ไฟฟ้าเพิ่มเติม, ติดต่อเรา วันนี้.

บทสรุป

ระบบสวิตช์สองตำแหน่งให้การควบคุมแสงที่ดีขึ้นเมื่อใช้ในพื้นที่ที่มีทางเข้ามากกว่าหนึ่งจุด.

เมื่อเทียบกับการสวิตช์มาตรฐาน ระบบเหล่านี้ให้ความสะดวกสบายที่ดีกว่าสำหรับบันได โถงทางเดิน และห้องขนาดใหญ่.

การทำความเข้าใจรูปแบบการเดินสาย สัญลักษณ์ และข้อกำหนดการติดตั้ง ช่วยลดข้อผิดพลาดทางไฟฟ้าและปัญหาการบำรุงรักษา การวางแผนที่เหมาะสมยังช่วยเพิ่มความปลอดภัย การใช้งาน และประสิทธิภาพของสวิตช์ในระยะยาว.

The post Two-Way Switching Explained appeared first on IGOTO Electric.

ในคู่มือนี้ คุณจะได้เรียนรู้:

• ความแตกต่างที่แท้จริงระหว่าง สัญลักษณ์ ANSI และ IEC
• ลักษณะที่แตกต่างกันบนแผนภาพจริง
• ระบบการเข้ารหัสของแต่ละมาตรฐานแตกต่างกันอย่างไรในทางเทคนิค
• การใช้มาตรฐานแต่ละประเภทในโครงการจริง
• ANSI ยังมีความเกี่ยวข้องในปัจจุบันหรือไม่
• เหตุใดมาตรฐานสัญลักษณ์จึงส่งผลต่อการตัดสินใจจัดหา

สัญลักษณ์ ANSI เทียบกับสัญลักษณ์ IEC: ความแตกต่างที่แท้จริงคืออะไร?

สองมาตรฐาน ความเป็นจริงทางไฟฟ้าหนึ่งเดียว ส่วนประกอบ แรงดันไฟฟ้า กระแสไฟฟ้า และฟังก์ชันการสวิตช์เดียวกันถูกกำหนดไว้ในมาตรฐาน ANSI และ IEC ความแตกต่างอยู่ที่ระบบภาพที่สามารถนำมาใช้ในการแสดงผลและบริบททางภูมิศาสตร์ที่แต่ละภาษาจะถูกร้องขอ.

ANSI เป็นผลผลิตจากการปฏิบัติงานด้านวิศวกรรมของอเมริกาในช่วงกลางศตวรรษที่ 20 และได้รับการประมวลกฎหมายใน IEEE 315 คณะกรรมาธิการระหว่างประเทศว่าด้วยมาตรฐานสาขาอิเล็กทรอเทคนิค (IEC) ได้นำมาตรฐานนี้มาใช้ทั่วยุโรป เอเชีย ออสเตรเลีย รวมถึงส่วนใหญ่ของโลกนอกอเมริกาเหนือ.

ผลลัพธ์ที่ใช้งานได้จริงนั้นตรงไปตรงมา วิศวกรที่ได้รับการฝึกอบรมในเยอรมนีจะอ่านสัญลักษณ์แผนภาพไฟฟ้าของ IEC ได้อย่างเป็นธรรมชาติ และอาจประสบปัญหาในการทำความเข้าใจเอกสาร ANSI หากไม่มีคู่มืออ้างอิง หากวิศวกรชาวสหรัฐฯ กำลังอ่านแบบร่างโครงการของยุโรปหรือเอเชีย เขาก็อยู่ในสถานการณ์เดียวกัน ไม่มีมาตรฐานใดเหนือกว่าทางเทคนิค เป็นเพียงเรื่องของธรรมเนียมและประวัติศาสตร์ของการยอมรับในระดับภูมิภาค.

การรู้ทั้งสองอย่างเป็นสิ่งจำเป็นสำหรับทุกคนที่ต้องการซื้อผลิตภัณฑ์ไฟฟ้าหรือดำเนินโครงการในหลายประเทศ นี่เป็นข้อกำหนดขั้นต่ำ.

สัญลักษณ์ ANSI และ IEC ดูแตกต่างกันอย่างไรในแผนภาพ

ความแตกต่างทางภาพมีความสอดคล้องกัน และสามารถระบุได้ง่ายเมื่อคุณรู้ว่าควรมองหาอะไร.

ตัวต้านทานเป็นแอปพลิเคชันที่ชัดเจนที่สุด ในการระบุสัญลักษณ์ ANSI จะแสดงเป็นเส้นซิกแซก ซึ่งอิงตามรูปแบบทางกายภาพที่ใช้ในสมัยก่อนของลวดต้านทาน ส่วนประกอบเดียวกันจะแสดงเป็นสี่เหลี่ยมผืนผ้าธรรมดาในการระบุสัญลักษณ์ IEC รูปแบบภาพที่แตกต่างกันโดยสิ้นเชิง ฟังก์ชันทางไฟฟ้าเดียวกัน.

เช่นเดียวกันกับ สวิตช์. สัญลักษณ์สวิตช์ ANSI มีแนวโน้มที่จะใช้รูปแบบที่แสดงถึงกลไกทางกายภาพในการเปิดและปิดมากกว่า สัญลักษณ์ที่ใช้ใน IEC ส่วนใหญ่เป็นรูปทรงเรขาคณิตและมีมุมและน้ำหนักเส้นที่สม่ำเสมอ.

ที่ สัญลักษณ์กราวด์ ก็แตกต่างกันเช่นกัน ในหลายรูปแบบ สามเหลี่ยมทึบชี้ลงถูกใช้โดย ANSI IEC ใช้ชุดเส้นแนวนอนที่มีความยาวลดลง การมีจุดอ้างอิงกราวด์หลายจุดบนแผนภาพที่ซับซ้อนอาจทำให้การเชื่อมต่อผิดพลาด ซึ่งจะไม่ปรากฏให้เห็นในเวลาติดตั้ง.

สัญลักษณ์สำหรับรีเลย์แตกต่างกันในหลายแง่มุมที่สำคัญสำหรับเอกสารวงจรควบคุม ANSI แสดงคอยล์เป็นวงกลม IEC แสดงเป็นสี่เหลี่ยมผืนผ้า แบบร่างที่มีการอ้างอิงรีเลย์ประมาณหนึ่งโหล รวมถึงการผสมผสานของธรรมเนียมปฏิบัติ จะทำให้เกิดความสับสนอย่างแท้จริงสำหรับช่างเทคนิคที่ใช้ในภาคสนาม.

ซอฟต์แวร์ CAD ไฟฟ้าส่วนใหญ่ในปัจจุบันมีไลบรารีสัญลักษณ์ในระดับโครงการ อย่างไรก็ตาม ความรู้เกี่ยวกับความหมายของสัญลักษณ์แต่ละตัวที่ใช้ในแต่ละระบบยังคงจำเป็นสำหรับทุกคนที่ต้องตรวจสอบหรืออนุมัติเอกสารด้วยตนเอง.

รหัส ANSI กับ IEC: หมายเลขอุปกรณ์เทียบกับป้ายกำกับตามฟังก์ชัน

ระบบการเข้ารหัสที่ใช้กับสัญลักษณ์มีความหลากหลายพอๆ กับรูปแบบภาพ.

ANSI ใช้ระบบหมายเลขอุปกรณ์สำหรับการใช้งานเป็นหลักในการใช้งานรีเลย์ป้องกันและระบบไฟฟ้า หมายเลขเหล่านี้เป็นการกำหนดที่ยึดติดกับฟังก์ชัน หมายเลขอุปกรณ์ ANSI 50 คืออุปกรณ์ป้องกันกระแสเกินทันที เมื่อหมายเลขอุปกรณ์คือ 87 แสดงว่าเป็นการป้องกันแบบดิฟเฟอเรนเชียล ตัวเลขเหล่านี้เป็นภาษาทางเทคนิคที่สอนให้กับวิศวกรในระบบไฟฟ้าของอเมริกาเหนือ นอกเหนือจากสัญลักษณ์แผนภาพ.

IEC ใช้ระบบการเข้ารหัสตัวอักษรและตัวเลขตามฟังก์ชันแทน ส่วนประกอบที่แตกต่างกันมีรหัสที่แตกต่างกันซึ่งบ่งชี้ถึงฟังก์ชันในวงจร K1 ใช้เพื่อระบุคอนแทคเตอร์หรือรีเลย์ที่ใช้ในฟังก์ชันการสวิตช์ อุปกรณ์ตัดการเชื่อมต่อหลักจะถูกกำหนดเป็น Q1 รหัสจะแสดงฟังก์ชันก่อนที่จะทราบรูปร่างของส่วนประกอบ.

ในทางปฏิบัติ โครงการที่ข้ามมาตรฐานต้องมีคำอธิบายสัญลักษณ์เฉพาะเป็นแนวทางในตอนเริ่มต้นของชุดเอกสารแต่ละชุด คำอธิบายจะแปลการกำหนดของระบบหนึ่งไปยังอีกระบบหนึ่ง เพื่อหลีกเลี่ยงการตีความผิดในการทบทวนการออกแบบ การจัดซื้อจัดจ้าง และการติดตั้ง.

การใช้สัญลักษณ์ ANSI และ IEC ในโครงการจริง

มีการแบ่งแยกทางภูมิศาสตร์ที่ชัดเจนและสอดคล้องกัน.

อเมริกาเหนือใช้สัญลักษณ์ไฟฟ้าของ ANSI เป็นค่าเริ่มต้น ANSIs ถูกสร้างและอ่านโดยสาธารณูปโภค โรงงานอุตสาหกรรม และผู้รับเหมาไฟฟ้าทั่วสหรัฐอเมริกาและแคนาดาเป็นประจำ ไม่ว่าการประสานงานระหว่างประเทศจะเกิดขึ้นมากเพียงใดก็ตาม นั่นไม่สมจริง.

IEC ถูกใช้ในส่วนใหญ่ของละตินอเมริกา แอฟริกา เอเชีย และยุโรป ในพื้นที่เหล่านี้ วิศวกรอาจไม่ต้องจัดการกับเอกสาร ANSI ตลอดอาชีพการงาน เว้นแต่พวกเขาจะทำงานในโครงการข้ามพรมแดนหรือกับลูกค้าชาวอเมริกาเหนือ.

การแบ่งแยกนี้ก่อให้เกิดปัญหาสำหรับผู้ผลิต OEM และผู้จัดจำหน่ายที่มุ่งเน้นการส่งออกในแง่ของเอกสาร การมีชุดเอกสารทางเทคนิคคู่ขนานในอเมริกาเหนือและยุโรปสำหรับผลิตภัณฑ์เดียวกันอาจเป็นปัญหา ตลาด IEC ไม่ได้รวมอยู่ในการผลิตเอกสาร ANSI เพียงอย่างเดียว และในทางกลับกัน การดำเนินงานทั่วโลกจะมีทั้งสองอย่างหรืออิงตามซอฟต์แวร์วิศวกรรมที่สามารถสร้างทั้งสองอย่างได้.

ตอนนี้ นั่นคือที่เอกสารมาตรฐานของคุณเข้ามามีบทบาทและสามารถส่งผลกระทบโดยตรงต่อการเข้าถึงตลาดของคุณ.

ANSI ยังมีความเกี่ยวข้องในปัจจุบันหรือไม่?

ใช่ แต่เกี่ยวข้องกับพื้นที่ท้องถิ่นเท่านั้น ไม่ใช่ทั่วโลก.

ANSI ยังคงเป็นมาตรฐานทั่วอเมริกาเหนือ ทั้งในภาคสาธารณูปโภคและอุตสาหกรรม และกับผู้รับเหมาไฟฟ้า มันจะไม่มีวันหายไป แต่ในนอกอเมริกาเหนือ IEC เป็นผู้ชนะ คำตอบสั้นๆ คือ ANSI ไม่ใช่มาตรฐานสากล แต่เป็นมาตรฐานระดับภูมิภาค.

เหตุใดมาตรฐานสัญลักษณ์จึงมีความสำคัญต่อการจัดหาผลิตภัณฑ์ไฟฟ้า

นั่นคือที่ความรู้มีผลกระทบในทางปฏิบัติต่อทีมจัดซื้อจัดจ้าง.

ข้อผิดพลาดในการเดินสายไฟที่เกิดขึ้นระหว่างการติดตั้งนั้นมีค่าใช้จ่ายสูงและบางครั้งก็เป็นอันตรายเมื่อมีการอ่านสัญลักษณ์แผนภาพผิด สัญลักษณ์กราวด์ของ IEC ที่อ่านเป็นข้อมูลอ้างอิงสัญญาณของ ANSI คือการเชื่อมต่อที่ไม่ถูกต้อง ข้อผิดพลาดนี้ไม่ได้ปรากฏเสมอไปเมื่อฐานข้อมูลกำลังได้รับการว่าจ้าง.

ความเสี่ยงของโครงการเกิดจากมาตรฐานที่ไม่ตรงกันในการติดตั้งหลายประเทศ จำเป็นต้องมีการแปลที่ชัดเจนเมื่อมีแผงควบคุมที่ผลิตตามมาตรฐาน ANSI และติดตั้งโดยทีมที่ได้รับการฝึกอบรมตามเอกสาร IEC กระบวนการแปลนั้นนำมาซึ่งความเสี่ยงที่แท้จริงในรูปแบบของความล่าช้า ค่าใช้จ่ายในการตรวจสอบ และความน่าจะเป็นของข้อผิดพลาด ซึ่งผู้จัดการโครงการที่มีความสามารถจะจัดทำงบประมาณไว้.

โครงการหลายตลาดต้องการเอกสารผลิตภัณฑ์ในทั้งสองระบบ การรับรองผลิตภัณฑ์ต้องเป็นไปตามมาตรฐานการติดตั้งของประเทศที่ต้องการ ช่องว่างในการจัดซื้อจัดจ้างที่เกิดขึ้นระหว่างกระบวนการตรวจสอบ/อนุมัติและไม่ใช่ก่อนหน้านี้คือการจัดหาผลิตภัณฑ์ไฟฟ้าโดยไม่ได้ทำการตรวจสอบเพื่อให้แน่ใจว่าผลิตภัณฑ์นั้นเป็นไปตามมาตรฐานที่เข้ากันได้กับระบบเอกสารของโครงการ.

จัดหาผลิตภัณฑ์ไฟฟ้าที่ใช้งานได้กับทุกมาตรฐาน

สำหรับผู้จัดจำหน่ายและทีมจัดซื้อที่จัดการโครงการในตลาด ANSI และ IEC พร้อมกัน ช่วงของผลิตภัณฑ์ต้องครอบคลุมทั้งสองด้านของช่องว่างนั้นโดยไม่จำเป็นต้องมีความสัมพันธ์ในการจัดหาที่แยกจากกันโดยสิ้นเชิงสำหรับแต่ละภูมิภาค.

IGOTO Electric ครอบคลุมมาตรฐาน EU, AU, US และ VN ภายในกลุ่มผลิตภัณฑ์เดียว การรับรอง CE และ CB ช่วยให้เข้าถึงตลาดได้อย่างถูกกฎหมายในประเทศที่มีกรอบการกำกับดูแลที่แตกต่างกัน ซึ่งช่วยลดความซับซ้อนของเอกสารการปฏิบัติตามข้อกำหนดที่โครงการหลายตลาดต้องการ กลุ่มผลิตภัณฑ์ประกอบด้วยสายดิน ซ็อกเก็ต, รุ่นที่มีการรวม USB และการกำหนดค่าที่ตอบสนองความต้องการการติดตั้งเฉพาะของตลาดภูมิภาคต่างๆ แทนที่จะเป็นรูปแบบสากลเดียวที่พอดีกับตลาดเหล่านั้นอย่างแม่นยำ.

สำหรับผู้จัดจำหน่ายที่สร้างสินค้าคงคลังในเขตการตลาด ANSI และ IEC การจัดหาจากผู้ผลิตที่ได้รับการรับรองครอบคลุมสภาพแวดล้อมด้านกฎระเบียบทั้งสองแล้ว จะช่วยลดความซับซ้อนในการจัดซื้อที่ซับซ้อนอยู่แล้ว.

เรียนรู้เพิ่มเติมเกี่ยวกับ IGOTO กลุ่มผลิตภัณฑ์ที่ได้รับการรับรองระดับสากลที่ igotoele.com.

โซลูชันสำหรับแบรนด์ระดับโลก เน้นการผลิตแบบ OEM/ODM

ด้วยประสบการณ์กว่า 25 ปีในด้านการผลิตอัจฉริยะและการรับรองมาตรฐานความเป็นเลิศ (SAA, CE, CB, PS, TISI, INMETRO และ ISO) IGOTO ช่วยให้แบรนด์ระดับโลกสามารถส่งมอบสวิตช์และปลั๊กไฟคุณภาพสูงที่ปรับให้เหมาะสมกับตลาดของตน ไม่ว่าคุณจะต้องการการปรับให้เข้ากับภูมิภาค การออกแบบเฉพาะบุคคล หรือราคาที่แข่งขันได้ เราจะเปลี่ยนวิสัยทัศน์ของคุณให้เป็นจริง.

สำรวจการปรับแต่ง

The post What is the Difference Between ANSI and IEC Symbols? appeared first on IGOTO Electric.

มูลค่าตลาดสวิตช์ไฟฟ้าในปี 2568 อยู่ที่ 1.65 หมื่นล้านดอลลาร์สหรัฐฯ ภายในปี 2578 จะถึง 2.772 หมื่นล้านดอลลาร์สหรัฐฯ ด้วยอัตราการเติบโตต่อปีที่ 5.32% สำหรับอาคารทุกหลัง เครื่องจักรทุกเครื่อง และอุปกรณ์ทุกชิ้นที่ต้องมีการควบคุม จะมีสวิตช์ที่ทำงานได้อย่างไม่ผิดพลาดตลอดการทำงานนับล้านครั้ง.

ในคู่มือนี้ คุณจะได้เรียนรู้:

• หน้าที่หลักของสวิตช์ไฟฟ้าคืออะไร
• ส่วนประกอบใดบ้างที่ประกอบกันเป็นสวิตช์และทำหน้าที่นั้นอย่างไร
• สวิตช์มีวัตถุประสงค์อะไรภายในวงจร
• สวิตช์ถูกนำไปใช้ในสภาพแวดล้อมที่แตกต่างกันที่ใดบ้าง
• ฟังก์ชันของสวิตช์แตกต่างกันอย่างไรในประเภทสวิตช์ต่างๆ

วัตถุประสงค์ของการใช้สวิตช์ไฟฟ้าคืออะไร?

วัตถุประสงค์ของสวิตช์ไฟฟ้าคือการเปิดหรือปิดวงจรเมื่อจำเป็น หากสวิตช์เปิดอยู่ กระแสไฟฟ้าจะไม่สามารถไหลผ่านสวิตช์ได้ และอุปกรณ์จะยังคงปิดอยู่ จากนั้นจะปิด และวงจรจะสมบูรณ์ กระแสไฟฟ้าจะไปถึงปลายทาง และอุปกรณ์จะตอบสนอง.

ฟังดูง่าย แต่ก็มีผลกระทบที่ขยายไปถึงระบบไฟฟ้าทั้งหมดที่เคยสร้างขึ้น.

หากวงจรต่อแบบอนุกรม วงจรจะได้รับพลังงาน หรือหากต่อแบบขนาน วงจรจะดับ หากไม่มีสวิตช์ มีสวิตช์เพื่อเพิ่มทางเลือก สวิตช์ไม่ได้เปิดหรือปิดวงจรโดยอัตโนมัติ สวิตช์ถูกควบคุมโดยบุคคลหรือระบบที่ควบคุม สวิตช์คือการควบคุม หน้าที่อื่นๆ ทั้งหมดมาจากมัน.

มิติอื่นที่มักไม่ค่อยกล่าวถึงเมื่ออธิบายง่ายๆ คือความปลอดภัย สวิตช์สามารถปิดวงจรเพื่อการบำรุงรักษา การซ่อมแซม หรือการปิดฉุกเฉินโดยไม่ต้องตัดการเชื่อมต่อระบบไฟฟ้าทั้งหมด สวิตช์ใช้เพื่อแยกส่วนหนึ่งของระบบออกจากส่วนที่เหลือ โดยไม่ต้องปิดระบบ หน้าที่การแยกส่วนที่ควบคุมได้มีความสำคัญพอๆ กับหน้าที่เปิด-ปิดในบ้าน ในการใช้งานเชิงพาณิชย์/อุตสาหกรรม บางครั้งสำคัญกว่า.

ส่วนประกอบของสวิตช์ไฟฟ้ามีอะไรบ้าง?

ประการแรก การทราบส่วนประกอบของสวิตช์จะช่วยให้คุณเห็นว่าฟังก์ชันนี้มีให้ใช้งานจริงได้อย่างไร.

ตัวกระตุ้นคือส่วนที่บุคคลสัมผัส สวิตช์โยก สวิตช์กด, ปุ่มกด หรือแบบหมุน ตัวกระตุ้นคือสิ่งใดก็ตามที่จำเป็นในการทำให้เกิดการทำงานทางกายภาพเพื่อเปลี่ยนแปลงสถานะของวงจร โดยไม่คำนึงถึงรูปแบบ มันคือส่วนที่ยื่นออกมาจากผนังหรือแผง แต่ไม่ใช่ส่วนที่เกิดการสวิตช์.

มันเกิดขึ้นที่กลไกหน้าสัมผัส หน้าสัมผัสสองชิ้นที่เป็นตัวนำสัมผัสกันเพื่อสร้างวงจร หรือแยกออกจากกันเพื่อตัดวงจร ปริมาณกระแสที่สวิตช์สามารถจัดการได้อย่างน่าเชื่อถือ และจำนวนครั้งที่สามารถสวิตช์ได้ก่อนที่จะสึกหรอ ขึ้นอยู่กับวัสดุหน้าสัมผัสที่ใช้ หน้าสัมผัสที่ออกแบบมาสำหรับโหลดเบาในการใช้งานในที่พักอาศัยจะไม่ทนทานในวงจรควบคุมมอเตอร์อุตสาหกรรมที่ใช้สำหรับโหลดหนัก.

ตัวเรือนช่วยยึดทุกอย่างเข้าที่และช่วยให้ฉนวนไฟฟ้าที่กักเก็บกระแสไฟฟ้าไว้ได้ ตัวเรือนยังเป็นพื้นผิวสำหรับติดตั้งสวิตช์เพื่อติดตั้งในกล่องไฟฟ้าหลังผนังในสวิตช์ติดผนัง การเชื่อมต่อสวิตช์จะเชื่อมต่อกับสายไฟของวงจรด้วยการเชื่อมต่อขั้ว จำนวนและรูปแบบของขั้วกำหนดความเป็นไปได้ในการสวิตช์ และด้วยเหตุนี้ สวิตช์แบบสองขั้วจึงแตกต่างจากสวิตช์แบบขั้วเดียว.

ฟังก์ชันนี้ดำเนินการโดยแต่ละส่วน ทุกส่วนขึ้นอยู่กับมัน.

สวิตช์ในวงจรมีวัตถุประสงค์อะไร?

สวิตช์คือ ‘ผู้เฝ้าประตู’ ของกระแสไฟฟ้าภายในวงจร วงจรคือลูป โดยมีแหล่งพลังงาน ตัวนำ โหลด และเส้นทางย้อนกลับ สวิตช์อยู่ในลูปนั้น และหากเปิดหรือปิด มันจะเปิดหรือปิดลูป.

หากหน้าสัมผัสด้านในหน้าสัมผัสสัมผัสกัน วงจรจะปิดและกระแสไฟฟ้าจะไหล หากแยกออกจากกัน ลูปจะเปิดและกระแสไฟฟ้าจะหยุด โหลดเป็นสัดส่วน วัตถุประสงค์ของสวิตช์ ณ เวลาใดเวลาหนึ่งนั้นชัดเจน.

สวิตช์ควบคุมวงจรที่เชื่อมต่ออยู่ โหลดเดียวเท่านั้นที่ถูกควบคุมโดยสวิตช์เดี่ยวที่เชื่อมต่อแบบอนุกรมกับมัน สามารถเชื่อมต่อสวิตช์หลายตัวในชุดค่าผสมต่างๆ เพื่อควบคุมโหลดจากตำแหน่งต่างๆ วงจรทั้งหมดมีฟังก์ชันเดียวกัน คือการทำให้สมบูรณ์หรือหยุดการไหลของกระแสไฟฟ้า ณ ตำแหน่งที่ต้องการการควบคุม การใช้งานเปลี่ยนแปลงไป ฟังก์ชันไม่เปลี่ยนแปลง.

การใช้งานสวิตช์คืออะไร?

การใช้งานในที่พักอาศัยเป็นเรื่องปกติที่สุด เต้ازาทุกอัน พัดลม และไฟที่ควบคุมจากแผงผนังมีสวิตช์เพื่อควบคุมการไหลของกระแสไฟฟ้า ไม่มีความแตกต่างอย่างมีนัยสำคัญในฟังก์ชันระหว่างสวิตช์โยกขั้วเดียวแบบธรรมดาและสวิตช์อัจฉริยะที่เสียบเข้ากับระบบบ้านอัตโนมัติ ปิดและเปิดวงจร ความฉลาดที่เพิ่มเข้ามานั้นแตกต่างกัน แต่ฟังก์ชันไฟฟ้าพื้นฐานเหมือนกันในทุกอุปกรณ์.

ขยายไปถึงภาคการค้า สวิตช์ใช้เพื่อควบคุมความต้องการโหลดต่างๆ ในโซนแสงสว่าง ระบบ HVAC ระบบควบคุมการเข้าถึง และวงจรฉุกเฉินเพื่อให้แน่ใจว่าสามารถจัดการกับความต้องการที่แตกต่างกันได้อย่างไม่ผิดพลาดตลอดหลายปีที่ผ่านมา การสวิตช์หลายตำแหน่งยังใช้ในโรงแรมที่แขกสามารถปรับแสงในห้องได้จากเตียงและจากประตู ผลิตภัณฑ์ของโรงพยาบาลต้องการสวิตช์บางชนิดที่มีระดับสูงกว่าในแง่ของสุขอนามัยและความทนทาน ซึ่งผลิตภัณฑ์สำหรับที่พักอาศัยไม่มี.

ฟังก์ชันสวิตช์ถูกยกระดับไปอีกขั้นในสภาพแวดล้อมอุตสาหกรรม สวิตช์สำหรับควบคุมวงจรมอเตอร์ แยกอุปกรณ์ และเปิดใช้งานการหยุดฉุกเฉินต้องมีพิกัดสำหรับกระแสและรอบการสวิตช์ที่สูงกว่ามาก ฟังก์ชันยังคงไม่เปลี่ยนแปลง คือการเปิดหรือปิดวงจรในเวลาที่เหมาะสม สิ่งที่เปลี่ยนแปลงคือข้อกำหนดเพื่อให้ฟังก์ชันนี้เชื่อถือได้ภายใต้โหลดที่ขยายออกไป และผลที่ตามมาคืออะไรหากไม่เป็นเช่นนั้น.

ฟังก์ชันของสวิตช์แตกต่างกันอย่างไรตามประเภท?

ประเภทมาตรฐานคือสวิตช์ขั้วเดียว หนึ่งสวิตช์ สองโหลด หนึ่งตำแหน่ง เปิดและปิด สวิตช์ติดผนังในประเทศส่วนใหญ่ตั้งอยู่ในพื้นที่นี้.

การควบคุมร่วมกันจะถูกเพิ่มเข้าไปในสวิตช์สองทาง สวิตช์สองตัวเพื่อควบคุมวงจรเดียวกันจากจุดที่แยกจากกัน ทั้งสองทำงานไม่เป็นอิสระ ตำแหน่งของวงจรขึ้นอยู่กับตำแหน่งของทั้งสอง จุดประสงค์คือเพื่อให้การควบคุมที่ใช้งานได้จริงในพื้นที่กว้างขึ้น ซึ่งจะทำให้เกิดความยุ่งยากหากมีเพียงตำแหน่งสวิตช์เดียว.

สวิตช์สองขั้ว คือสวิตช์ที่ควบคุมวงจรสองวงจรพร้อมกันด้วยการทำงานของสวิตช์เพียงครั้งเดียว ตัวนำที่มีไฟฟ้าจะถูกตัดการเชื่อมต่อทั้งสองพร้อมกัน การตัดการเชื่อมต่อบางส่วนจะไม่ทำงานในแอปพลิเคชันที่มีแรงดันไฟฟ้าสูงกว่าหรือในการติดตั้งที่สำคัญต่อความปลอดภัย ดังนั้นฟังก์ชันขั้วคู่จึงมีความเกี่ยวข้องเป็นพิเศษในที่นั้น.

ฟังก์ชันพื้นฐานสามารถปรับปรุงได้ด้วยการเพิ่ม สวิตช์หรี่ไฟ. สวิตช์เหล่านี้จะปรับกระแสไฟฟ้าไปยังโหลด แทนที่จะเปิดหรือปิดวงจรอย่างสมบูรณ์ การทำงานพื้นฐานของการควบคุมกระแสยังคงเหมือนเดิม แต่ถูกนำไปใช้ด้วยระดับอิสระที่ละเอียดอ่อนกว่าการควบคุมแบบเปิด-ปิดแบบไบนารี สวิตช์ทั้งสองประเภทมีฟังก์ชันพื้นฐานเหมือนกัน ประเภทใดที่จะใช้และข้อกำหนดใดที่ประเภทนี้ควรมีขึ้นอยู่กับสภาพแวดล้อมการใช้งาน.

CS302/CS301/CS302DP – สวิตช์ 2 ทาง 1 G 10A/16A

หมายเลขรุ่น: ซีรีย์ CS
วัสดุ: แผ่นอลูมิเนียม
ปัจจุบัน: 10เอ
แรงดันไฟฟ้า: 250V

ดูสินค้า

ความคิดสุดท้าย

ฟังก์ชันของ สวิตช์ไฟฟ้า ไม่เปลี่ยนแปลงตั้งแต่มีการติดตั้งครั้งแรก เปิดวงจร ปิดวงจร ควบคุมสิ่งที่เกิดขึ้นระหว่างนั้น สิ่งที่เปลี่ยนแปลงคือช่วงของสภาพแวดล้อมที่ฟังก์ชันต้องรองรับและข้อกำหนดที่จำเป็นในการรองรับอย่างน่าเชื่อถือ.

สำหรับผู้ซื้อและผู้จัดจำหน่ายที่จัดหาสวิตช์ในหลายตลาด สวิตช์จำเป็นต้องทำงานนั้นอย่างสม่ำเสมอในทุกแอปพลิเคชันที่พบ IGOTO Electric ครอบคลุมการกำหนดค่าสวิตช์แบบ 2 ทางและแบบขั้วคู่สำหรับข้อกำหนดวงจรที่ซับซ้อน การทดสอบอัตโนมัติช่วยให้มั่นใจในความน่าเชื่อถือของสวิตช์แบบหลายขั้วก่อนที่ผลิตภัณฑ์จะออกจากโรงงาน การปฏิบัติตามข้อกำหนด CE, CB, SAA, PS/TISI และ INMETRO ทำให้ผลิตภัณฑ์ชุดเดียวกันสามารถจัดจำหน่ายได้ทั่วโลกโดยไม่จำเป็นต้องมีการรับรองแยกต่างหากในแต่ละภูมิภาค.

เรียนรู้เพิ่มเติมเกี่ยวกับ สวิตช์ของ IGOTO ที่ igotoele.com.

The post What is the Function of an Electric Switch? appeared first on IGOTO Electric.

สวิตช์ไฟประเภทหลักมีอะไรบ้าง?

เป็นเรื่องง่ายที่จะสับสนกับชื่อสวิตช์ไฟ เพราะชื่อเหล่านั้นไม่ได้อธิบายสิ่งเดียว ตัวอย่างเช่น DPDT และ SPST อธิบายว่าสวิตช์ควบคุมวงจรอย่างไร ในขณะที่ Toggle และ Rocker บอกคุณว่าใครเป็นผู้ใช้งาน.

ตามการควบคุมวงจร มีการกำหนดค่าหน้าสัมผัสสี่แบบสำหรับสวิตช์ไฟ:

• SPST: สวิตช์ขั้วเดียว ขั้วเดียว สวิตช์ Single-pole, single-throw ให้การควบคุมเปิด/ปิดพื้นฐานสำหรับวงจรเดียว.
• SPDT: สวิตช์ขั้วเดียว ขั้วสอง สวิตช์ Single-pole, double-throw เชื่อมต่ออินพุตหนึ่งไปยังเอาต์พุตใดเอาต์พุตหนึ่งจากสองเอาต์พุต.
• DPST: สวิตช์ขั้วคู่ ขั้วเดียว สวิตช์ Double-pole, single-throw ทำงานสองขั้วพร้อมกัน.
• DPDT: สวิตช์ขั้วคู่ ขั้วสอง สวิตช์ Double-pole, double-throw ควบคุมสองขั้ว โดยมีเส้นทางที่เป็นไปได้สองเส้นทางสำหรับแต่ละขั้ว.

จำนวนแก๊งค์ (Gang count) ยังเป็นคำที่อธิบายว่ามีสวิตช์กี่ตัวอยู่บนแผ่นผนังเดียวกัน สวิตช์สามตัวหมายถึงเป็นแบบ 3 แก๊งค์, สองตัวหมายถึง 2 แก๊งค์ และหนึ่งตัวหมายถึงแผ่น 1 แก๊งค์.

สวิตช์ตามการออกแบบและการใช้งาน

สวิตช์ยังสามารถแตกต่างกันไปตามวิธีการใช้งานและสิ่งที่ต้องการให้ทำ ตัวอย่างเช่น มีสวิตช์โยกที่มีแป้นขนาดใหญ่ที่เคลื่อนที่ระหว่างตำแหน่งต่างๆ นอกจากนี้ยังมีสวิตช์ก้านที่มีคันโยกที่พลิกขึ้นหรือลง คุณยังสามารถพบสวิตช์ปุ่มกดที่เปิดหรือปิดวงจรเมื่อคุณกด.

สวิตช์อื่นๆ อาจถูกกำหนดโดยฟังก์ชันมากกว่าสิ่งอื่นใด ตัวอย่างเช่น สวิตช์คีย์การ์ดควบคุมพลังงานตามการเสียบคีย์การ์ด สวิตช์อัจฉริยะให้การควบคุมที่เชื่อมต่อมากขึ้นผ่านเทคโนโลยีเช่น Zigbee หรือ Wi-Fi คู่มือของ IGOTO เกี่ยวกับ สวิตช์ไฟประเภทต่างๆ ครอบคลุมการออกแบบเหล่านี้และวิธีการทำงาน

บันทึก: สวิตช์บางประเภทสามารถเข้าได้ทั้งสองกลุ่ม ตัวอย่างเช่น สวิตช์หรี่ไฟ สามารถใช้การควบคุมแบบโยกพร้อมกับการให้แสงสว่างที่ปรับได้.

ผู้จัดจำหน่ายควรสต็อกสวิตช์ไฟประเภทใดบ้าง?

ประเภทของสวิตช์ไฟที่เหมาะสมในการสต็อกส่วนใหญ่ขึ้นอยู่กับสถานที่ที่คุณขาย ผู้จัดจำหน่ายที่จัดหาสินค้าให้กับโรงแรมหรือ อาคารพาณิชย์ ในยุโรป จะต้องการสินค้าที่หลากหลายแตกต่างจากผู้ที่ขายให้กับโครงการที่พักอาศัยในออสเตรเลีย.

คำสั่งซื้อของคุณอาจประกอบด้วยการกำหนดค่าแบบหลายแก๊งค์ทั่วไป และสวิตช์โยกหรือสวิตช์ก้าน หากเป็นงานที่พักอาศัยทั่วไป หากลูกค้าต้องการการควบคุมความสว่างมากขึ้น สวิตช์หรี่ไฟจึงเหมาะสมกว่าในการจัดหา และสำหรับอาคารที่เชื่อมต่อและระบบอัตโนมัติภายในบ้าน คุณไม่ผิดพลาดกับสวิตช์อัจฉริยะและสวิตช์คีย์การ์ด.

แต่อย่าเพิ่มทุกรูปแบบที่มีอยู่เพียงเพื่อเสนอสินค้าที่หลากหลาย แทนที่จะเป็นเช่นนั้น ให้ดูว่าลูกค้าของคุณซื้อซ้ำบ่อยแค่ไหนและดำเนินการจากตรงนั้น นอกจากนี้ คาดว่าสินค้าจะแคบลงเมื่อคุณพิจารณาพิกัดไฟฟ้า การตกแต่ง และมาตรฐานระดับภูมิภาค.

ข้อกำหนดสวิตช์ไฟแตกต่างกันไปตามตลาดอย่างไร?

เป็นสิ่งสำคัญอย่างยิ่งที่จะต้องเข้าใจว่าสวิตช์ที่ผลิตขึ้นสำหรับภูมิภาคหนึ่งอาจไม่สามารถใช้งานร่วมกันได้ในอีกภูมิภาคหนึ่ง นั่นเป็นเพราะข้อกำหนดทางไฟฟ้า การรับรอง และรูปแบบการติดตั้งอาจแตกต่างกัน ที่ IGOTO เราเข้าใจสิ่งนี้ และนั่นคือเหตุผลที่เรามีผลิตภัณฑ์แยกต่างหากสำหรับตลาดต่างๆ.

ตัวอย่างเช่น ซีรีส์ FS ของเรารวมถึงสวิตช์ไฟที่ผลิตขึ้นสำหรับตลาดออสเตรเลีย สำหรับสถานที่ต่างๆ เช่น เยอรมนี อิตาลี และฝรั่งเศส เรามีสวิตช์แบบก้าน ปุ่มกด และโยก ซีรีส์ WD และ VS ของเราตอบสนองความต้องการของลูกค้าของเราในสหรัฐอเมริกา ในขณะที่ซีรีส์ WE รวมถึงสวิตช์สำหรับตลาดแอฟริกาและตะวันออกกลาง.

การรับรองก็แตกต่างกันไปในแต่ละซีรีส์เช่นกัน IGOTO ระบุ SAA, CE, CB, PS, TISI, INMETRO และ ISO ในบรรดาการรับรองของเรา ดังนั้นผู้จัดจำหน่ายควรตรวจสอบว่าอันใดที่ใช้กับผลิตภัณฑ์เฉพาะที่พวกเขาสั่งซื้อ.

สิ่งนี้สำคัญหากคุณขายในหลายประเทศ สวิตช์สองตัวอาจดูเหมือนกันเกือบทุกประการ แต่มีรูปแบบการติดตั้ง พิกัด หรือการรับรองที่แตกต่างกัน.

ผู้จัดจำหน่ายควรตรวจสอบอะไรบ้างก่อนเลือกซัพพลายเออร์สวิตช์ไฟ?

แม้ว่าตัวอย่างจะสามารถตรวจสอบได้ทุกข้อ แต่ก็ไม่ได้บอกทุกอย่างเกี่ยวกับซัพพลายเออร์ คำถามที่ใหญ่กว่าที่ควรถามคือผู้ขายสามารถจัดหาคุณภาพเดียวกันได้อย่างสม่ำเสมอหรือไม่ เมื่อคุณมีลูกค้ามากขึ้นและเปลี่ยนไปใช้ปริมาณที่สูงขึ้น.

ตรวจสอบผลิตภัณฑ์และการรับรอง

พื้นฐานควรมาก่อน ดังนั้นให้ตรวจสอบพิกัดกระแสและแรงดันไฟฟ้า พร้อมกับอายุการใช้งานสวิตช์ วัสดุหน้าสัมผัส และการกำหนดค่าวงจร จากนั้น ตรวจสอบให้แน่ใจว่าการรับรองครอบคลุมรายการเฉพาะนั้นและตลาดที่คุณต้องการขาย.

หากคุณกำลังจัดหาสินค้าเพื่อขายในหลายประเทศ การรับรองสมควรได้รับการตรวจสอบอย่างละเอียด แม้ว่าสวิตช์ที่ผลิตขึ้นสำหรับยุโรปและสวิตช์สำหรับออสเตรเลียอาจมาจากผู้ผลิตรายเดียวกัน ก็ไม่ได้หมายความว่าจะมีใบอนุญาตเดียวกัน.

ดูว่าการผลิตสามารถรองรับได้หรือไม่

คำสั่งซื้อแรกของคุณอาจเป็นสวิตช์ 1,000 ตัว อีกไม่กี่เดือนต่อมา คุณอาจต้องการมากกว่านั้นหลายเท่าในรุ่นต่างๆ.

นั่นคือตอนที่กำลังการผลิตของโรงงานเริ่มมีความสำคัญ IGOTO รายงานการผลิตรายเดือนมากกว่าห้าล้านชิ้นจากโรงงานขนาด 25,000+ ตร.ม. พร้อมอุปกรณ์อัตโนมัติและการฉีดขึ้นรูปภายในโรงงานที่รองรับการผลิต. เรียนรู้เพิ่มเติมเกี่ยวกับการผลิตของเรา.

รู้ว่าคุณสามารถปรับแต่งอะไรได้บ้าง

หากคุณกำลังสร้างสายผลิตภัณฑ์ของคุณเอง ให้ค้นหาว่าผู้ผลิตสามารถปรับแต่งได้มากน้อยเพียงใด บางโครงการต้องการเพียงโลโก้และบรรจุภัณฑ์ใหม่ บางโครงการอาจต้องการสี วัสดุ แม่พิมพ์ หรือการออกแบบผลิตภัณฑ์ที่แตกต่างกัน.

IGOTO รองรับแม่พิมพ์ สี วัสดุ โลโก้ และบรรจุภัณฑ์ฉลากส่วนตัวที่กำหนดเอง MOQ ที่เผยแพร่สำหรับผลิตภัณฑ์ที่เป็นกลางมาตรฐานคือ 1,000 ชิ้น โครงการ OEM/ODM ที่ครอบคลุมมากขึ้นอาจต้องสั่งซื้อจำนวนมาก.

การจัดหาสวิตช์ไฟสำหรับหลายตลาดด้วย IGOTO

IGOTO มีห่วงโซ่อุปทานที่รองรับผู้จัดจำหน่ายทั่วตะวันออกกลาง ยุโรป ออสเตรเลีย และสหรัฐอเมริกา กลุ่มผลิตภัณฑ์สวิตช์ไฟของเราประกอบด้วยการกำหนดค่าแบบหลายแก๊งค์ สวิตช์ทั่วไป สวิตช์หรี่ไฟ รุ่นอัจฉริยะ และอื่นๆ อีกมากมาย.

รุ่นสมาร์ทของเรามีตัวเลือกที่บันทึกไว้สำหรับ Zigbee และ Wi-Fi รวมถึงการรองรับ Siri, Alexa หรือ Google Assistant ตามการตั้งค่า หากคุณกำลังทำโครงการฉลากส่วนตัว คุณสามารถพูดคุยเกี่ยวกับแบรนด์ แม่พิมพ์ การตกแต่ง และสิ่งอื่นๆ กับทีมของเราได้.

ผู้จัดจำหน่ายที่จัดหาสินค้าสำหรับหลายตลาดสามารถตรวจสอบ IGOTO ได้ สวิตช์ผนังและเต้ารับไฟฟ้า เพื่อดูตัวเลือกในภูมิภาคออสเตรเลีย สหรัฐอเมริกา ยุโรป และภูมิภาคอื่นๆ ของเรา.

คำถามที่พบบ่อย

สวิตช์ไฟประเภทใดที่นิยมใช้ในบ้าน?

สวิตช์ไฟประเภทที่พบบ่อยที่สุดสำหรับบ้านคือสวิตช์แบบก้านโยกและสวิตช์แบบโยกสำหรับการควบคุมในชีวิตประจำวัน สวิตช์หรี่ไฟยังใช้สำหรับการปรับแสง และยังใช้สำหรับ สวิตช์อัจฉริยะ สำหรับกรณีที่ต้องการการควบคุมแบบเชื่อมต่อ.

สวิตช์ไฟมีกี่ประเภท?

ไม่มีรายการสี่ประเภทที่เป็นสากล เนื่องจากสวิตช์สามารถจำแนกได้ตามการออกแบบวงจร รูปแบบการทำงาน หรือฟังก์ชัน แต่ถ้าเราพูดถึงการกำหนดค่าหน้าสัมผัส SPST, SPDT, DPST และ DPDT คือสี่ประเภททั่วไป.

ผู้จัดจำหน่ายควรตรวจสอบอะไรบ้างก่อนสั่งซื้อสวิตช์ไฟจำนวนมาก?

ตรวจสอบพิกัดทางไฟฟ้า มาตรฐานระดับภูมิภาค การรับรอง วัสดุ อายุการใช้งานการสวิตช์ ปริมาณการสั่งซื้อขั้นต่ำ ระยะเวลารอคอย และข้อกำหนดการปรับแต่ง สำหรับการสั่งซื้อจำนวนมาก ควรขอตัวอย่างก่อน เพื่อให้คุณสามารถตรวจสอบผลิตภัณฑ์จริงก่อนตัดสินใจสั่งซื้อจำนวนมาก.

The post Type of Light Switches: A Complete Buying Guide for Electrical Distributors appeared first on IGOTO Electric.

ความสำคัญของการต่อสายดินในระบบไฟฟ้าเชิงพาณิชย์คืออะไร?

แม้ว่าสวิตช์ไฟจะสามารถทำงานได้โดยไม่ต้องต่อสายดิน แต่ก็มีความเสี่ยงบางประการที่จะเกิดขึ้นเมื่อสิ่งต่างๆ ผิดปกติ.

ลองนึกภาพว่าตัวนำที่มีไฟฟ้าหลุดและสัมผัสกับส่วนที่เป็นสื่อกระแสไฟฟ้าของสวิตช์ ในกรณีนี้ โลหะอาจมีไฟฟ้าและทำให้ผู้ที่สัมผัสถูกไฟฟ้าช็อตได้ ด้วยระบบสายดินที่ติดตั้งอยู่ กระแสไฟนั้นจะมีเส้นทางอื่นให้ไหลผ่าน ทำให้เบรกเกอร์หรืออุปกรณ์ป้องกันอื่นๆ ตัดวงจรได้.

การต่อสายดินมีความสำคัญมากขึ้นในโรงเรียน สำนักงาน และพื้นที่ส่วนกลางอื่นๆ ที่มีการใช้สวิตช์ซ้ำๆ ตลอดทั้งวัน. อาคารพาณิชย์ ยังวางสวิตช์เหล่านั้นไว้ใกล้มือของบุคคลต่างๆ มากมาย ด้วยการต่อสายดินที่เหมาะสม โอกาสที่ความผิดปกติทางไฟฟ้าจะทำให้ส่วนที่เป็นสื่อกระแสไฟฟ้าสัมผัสมีไฟฟ้าอยู่นั้นต่ำ.

สวิตช์ไฟจำเป็นต้องต่อสายดินหรือไม่?

การติดตั้งสมัยใหม่มักกำหนดให้สวิตช์ไฟต้องต่อสายดิน ขั้วต่อสายดินจะเชื่อมต่อกับตัวนำสายดินของอุปกรณ์หากสวิตช์มีอยู่ กล่องโลหะที่มีสายดินคือที่ที่การตั้งค่าอาจแตกต่างกันไป สวิตช์บางตัวไม่จำเป็นต้องต่อสายดินแยกต่างหากและสามารถต่อสายดินผ่านแกนยึดโลหะได้.

โปรดทราบว่าสายไฟรุ่นเก่าอาจไม่มีขั้วต่อสายดินที่สวิตช์เลย ใช่ มันยังคงทำงานได้ตามปกติ แต่การติดตั้งอาจไม่เป็นไปตามรหัสอาคารในท้องถิ่น ตรวจสอบสิ่งนี้เพื่อเรียนรู้ว่าได้รับอนุญาตอะไรเมื่อคุณสั่งซื้ออะไหล่.

สายดินกับสายกลาง: ความแตกต่างคืออะไร?

สายดินและสายกลางมีวัตถุประสงค์ที่แตกต่างกัน.

สายกลางจะนำกระแสไฟฟ้าในระหว่างการทำงานปกติของวงจร สายดินจะมีชีวิตขึ้นมาในระหว่างความผิดปกติทางไฟฟ้า โดยให้เส้นทางที่ปลอดภัยสำหรับกระแสไฟฟ้า อย่าใช้แทนกัน.

การใช้สวิตช์ไฟโดยไม่มีสายกลางคือจุดที่ความแตกต่างมักจะปรากฏชัด เนื่องจากสวิตช์แบบกลไกเปิดและปิดวงจร จึงอาจไม่จำเป็นต้องมีสายกลางที่กล่องสวิตช์.

อย่างไรก็ตาม กรณีจะแตกต่างออกไปหากคุณกำลังติดตั้ง สมาร์ทสวิตช์. สวิตช์เหล่านี้ต้องการสายกลางเพื่อให้แน่ใจว่าอุปกรณ์อิเล็กทรอนิกส์ภายในได้รับพลังงานที่สม่ำเสมอ แม้ว่าจะมีรุ่นที่ไม่ต้องใช้สายกลางในตลาดด้วยก็ตาม นั่นคือเหตุผลที่สำคัญในการตรวจสอบแผนภาพการเดินสายของสวิตช์ที่แน่นอนก่อนตัดสินใจซื้อ.

ผู้ซื้อเชิงพาณิชย์ควรตรวจสอบอะไรในสวิตช์ที่มีสายดิน?

การต่อสายดินเป็นเพียงแง่มุมหนึ่งของข้อกำหนด คุณยังต้องพิจารณาพิกัดไฟฟ้าและวัสดุก่อนทำการสั่งซื้อเชิงพาณิชย์ สิ่งสำคัญอื่นๆ ที่ต้องตรวจสอบ ได้แก่ อายุการใช้งานที่คาดหวัง การรับรอง และวิธีการที่โรงงานรักษาคุณภาพในระหว่างการผลิตจำนวนมาก.

เริ่มต้นข้อกำหนดทางไฟฟ้า

สิ่งแรกที่ต้องแน่ใจคือพิกัดกระแสและแรงดันไฟฟ้าตรงกับโครงการ คุณควรตรวจสอบวัสดุตัวเรือน ขั้วต่อ และหน้าสัมผัส โดยเฉพาะอย่างยิ่งหากสวิตช์มีไว้สำหรับการใช้งานบ่อยครั้ง.

ตรวจสอบให้แน่ใจว่าพิกัดแรงดันไฟฟ้าและกระแสตรงกับโครงการ หน้าสัมผัส ขั้วต่อ วัสดุตัวเรือน และอายุการใช้งานของสวิตช์ก็คุ้มค่าที่จะตรวจสอบเช่นกัน โดยเฉพาะอย่างยิ่งสำหรับสวิตช์ที่จะใช้งานบ่อย.

รับ รุ่น FS316 ของ IGOTO รุ่นนี้เป็นเต้ารับคู่แนวนอนมาตรฐานออสเตรเลียพร้อมสวิตช์เสริม มีพิกัด 10A/250V ใช้หน้าสัมผัสสวิตช์อัลลอยด์เงิน ขั้วต่อทองแดง T3 และหน้าสัมผัสทองแดงฟอสเฟอร์.

แผงอะคริลิกทนไฟ และ IGOTO ให้พิกัดสวิตช์สำหรับการทำงานเปิด/ปิดมากกว่า 40,000 ครั้ง.

ตรวจสอบการรับรองสำหรับผลิตภัณฑ์นั้น

แม้ว่าการแสดงการรับรองบนเว็บไซต์จะเป็นสัญญาณของคุณภาพ แต่อย่าสันนิษฐานว่าครอบคลุมผลิตภัณฑ์ทั้งหมดที่ผู้ผลิตนำเสนอแก่ลูกค้า.

ด้วยซีรีส์ FS316 ของ IGOTO คุณจะได้รับการรับรอง SAA สำหรับตลาดออสเตรเลีย แต่เรายังแสดงรายการการรับรอง ISO 14001 และ ISO 9001 สำหรับซีรีส์เดียวกันด้วย.

เรายังมีการรับรองอื่นๆ สำหรับตลาดอื่นๆ รวมถึง CB และ CE สำหรับสินค้าที่ใช้ในยุโรป สำหรับผู้ที่ต้องการจัดหาสำหรับภูมิภาคต่างๆ การตรวจสอบแต่ละช่วงแยกกันเป็นความคิดที่ดี.

ดูว่าโรงงานควบคุมคุณภาพอย่างไร

ตัวอย่างอาจตรงตามข้อกำหนดทั้งหมด แต่ก็ยังบอกคุณได้น้อยมากเกี่ยวกับสิ่งที่คุณจะได้รับในอีกหกเดือนต่อมา.

IGOTO กล่าวว่าสวิตช์ติดผนังและเต้ารับทุกชิ้นผ่านการทดสอบทางไฟฟ้าและทางกลอัตโนมัติ พร้อมการตรวจสอบออนไลน์ในระหว่างการผลิต มีการทดสอบแบบทำลายและทดสอบสภาพแวดล้อมกับตัวอย่าง.

นั่นมีความเกี่ยวข้องอย่างยิ่งเมื่อคุณสั่งซื้อในปริมาณมาก คุณต้องการให้การผลิตครั้งที่สิบตรงตามข้อกำหนดเดียวกับตัวอย่างที่คุณอนุมัติไว้ในตอนแรก.

IGOTO ให้รายละเอียดเพิ่มเติมเกี่ยวกับอุปกรณ์และการควบคุมการผลิตในหน้า หน้าการผลิต.

แล้วสายไฟเชิงพาณิชย์รุ่นเก่าล่ะ?

การเปลี่ยนสวิตช์อาจไม่ง่ายเสมอไปหากสายไฟมีอายุหลายสิบปี นั่นเป็นเพราะคุณอาจมีกล่องสวิตช์ที่ไม่มีตัวนำสายดินของอุปกรณ์ สายกลาง และในบางกรณีก็มีทั้งสองอย่าง.

นี่อาจเป็นปัญหาเมื่อการเปลี่ยนต้องการการเชื่อมต่อที่ไม่เข้ากันกับสวิตช์รุ่นเก่า ตัวอย่างเช่น คุณอาจต้องเพิ่มสายกลางเมื่อเปลี่ยนสวิตช์แบบกลไกพื้นฐานเป็นแบบอัจฉริยะ คุณต้องตรวจสอบการต่อสายดินแยกต่างหากด้วย เนื่องจากการติดตั้งรุ่นเก่าอาจอยู่ภายใต้บทบัญญัติการเปลี่ยนที่แตกต่างกัน.

ดังนั้น อย่าสันนิษฐานว่าคุณสามารถเดินสายสวิตช์ใหม่ด้วยวิธีการเดียวกับที่คุณถอดสวิตช์เก่าออก ตรวจสอบข้อกำหนดของสวิตช์ทดแทน สายไฟที่มีอยู่ และประมวลกฎหมายไฟฟ้าก่อนตัดสินใจว่าจะดำเนินการเปลี่ยนได้อย่างไร.

คำถามที่พบบ่อย

สวิตช์ไฟจำเป็นต้องต่อสายดินหรือไม่?

ไม่ว่าสวิตช์ไฟจำเป็นต้องมีการต่อลงดินหรือไม่นั้น ขึ้นอยู่กับการออกแบบและการติดตั้งสวิตช์ของคุณ นอกจากนี้ คุณต้องพิจารณาประมวลกฎหมายไฟฟ้าที่ใช้บังคับ และมีการเชื่อมต่อที่ได้รับการอนุมัติกับระบบต่อลงดินของอุปกรณ์ที่จำเป็นต้องมีการต่อลงดิน.

สวิตช์ไฟจำเป็นต้องต่อสายดินหรือไม่?

หากมาตรฐานไฟฟ้าที่ใช้บังคับกำหนดไว้ ใช่ การต่อลงดินจะจัดเตรียมเส้นทางสำหรับกระแสไฟฟ้าขัดข้องและช่วยป้องกันไม่ให้ส่วนประกอบสวิตช์ที่เป็นตัวนำไฟฟ้ายังคงมีพลังงานระหว่างการขัดข้อง.

สวิตช์ไฟสามารถทำงานได้โดยไม่มีสายดินหรือไม่?

ใช่ สวิตช์ที่ไม่ได้ต่อลงดินยังสามารถเปิดหรือปิดไฟได้ แต่ก็ไม่ได้บ่งบอกว่าการติดตั้งนั้นเป็นไปตามข้อกำหนดหรือปลอดภัยหรือไม่ การต่อลงดินมักมีไว้สำหรับสภาวะขัดข้องมากกว่าการสลับการทำงานปกติ.

คุณสามารถติดตั้งสวิตช์ไฟโดยไม่มีสายกลางได้หรือไม่?

ใช่ สวิตช์บางตัวได้รับการออกแบบมาให้ทำงานได้โดยไม่ต้องใช้สายกลาง สวิตช์แบบกลไกทั่วไปหลายตัวไม่จำเป็นต้องใช้ และสวิตช์อิเล็กทรอนิกส์บางตัวได้รับการออกแบบมาโดยเฉพาะสำหรับการติดตั้งที่ไม่ต้องใช้สายกลาง ห้ามใช้ตัวนำลงดินแทนสายกลาง.

การเลือกสวิตช์สำหรับโครงการเชิงพาณิชย์

การต่อลงดินเป็นส่วนหนึ่งของข้อกำหนด พิกัดไฟฟ้า การรับรองระดับภูมิภาค วัสดุ อายุการใช้งานสวิตช์ และการควบคุมคุณภาพจากโรงงาน ทั้งหมดนี้ต้องตรงกับโครงการ.

สำหรับผู้ซื้อในตลาดออสเตรเลีย FS316 มีพิกัดที่บันทึกไว้ที่ 10A/250V การรับรอง SAA โครงสร้างอะคริลิกทนไฟ และอายุการใช้งานสวิตช์มากกว่า 40,000 รอบการทำงาน ผู้จัดจำหน่ายสามารถตรวจสอบข้อมูลจำเพาะเหล่านั้นกับข้อกำหนดของโครงการก่อนตัดสินใจว่า FS316 เหมาะสมหรือไม่.

The post Why Grounded Switches Matter in Commercial Electrical Systems appeared first on IGOTO Electric.

เหตุใดเครื่องมือจึงส่งผลต่อคุณภาพการติดตั้งสวิตช์และเต้ารับ

เครื่องมือที่คุณใช้มีผลโดยตรงต่ออายุการใช้งานของระบบไฟฟ้า เครื่องมือที่ไม่เหมาะสมจะทำให้ส่วนประกอบเสียหายระหว่างการติดตั้ง ทำให้เกิดการเชื่อมต่อที่ไม่แน่นหนาซึ่งจะชำรุดเสียหายในที่สุด และส่งผลกระทบต่อความปลอดภัยของระบบโดยรวม.

การเชื่อมต่อที่ถูกต้องจะช่วยป้องกันความร้อนสูงเกินไปที่จุดต่อ เมื่อขันสกรูไม่แน่นพอเนื่องจากใช้เครื่องมือที่ชำรุด ความต้านทานไฟฟ้าจะเพิ่มขึ้นที่จุดต่อ ความต้านทานนี้จะสร้างความร้อนซึ่งทำให้ชิ้นส่วนภายในของสวิตช์เสื่อมสภาพและนำไปสู่ความเสียหายก่อนกำหนด.

การเตรียมสายไฟส่งผลต่อความน่าเชื่อถือในระยะยาว เครื่องปอกสายไฟทั่วไปมักจะทำให้ตัวนำทองแดงเป็นรอย ทำให้เกิดจุดอ่อนที่ผุกร่อนได้ เครื่องปอกสายไฟคุณภาพสูงจะปอกเฉพาะฉนวนออกเท่านั้น โดยที่ตัวนำยังคงสภาพสมบูรณ์.

ความแม่นยำในการติดตั้ง ส่งผลกระทบต่อทั้งความปลอดภัยและอายุการใช้งาน. กล่องสำหรับติดตั้ง การติดตั้งชิ้นส่วนภายในที่ไม่ตรงระดับจะทำให้เกิดความเครียด เนื่องจากแผ่นปิดหน้าถูกบีบให้เข้าที่ ความเครียดนี้จะเร่งการสึกหรอของชิ้นส่วนที่เคลื่อนไหวภายในสวิตช์และเต้ารับ.

เครื่องมือช่างไฟฟ้าที่จำเป็นสำหรับงานในบ้าน

งานไฟฟ้าในที่อยู่อาศัยเกี่ยวข้องกับระบบไฟฟ้าเฟสเดียวแรงดันต่ำ ดังนั้นเครื่องมือที่ช่างไฟฟ้าต้องใช้สำหรับงานประเภทนี้จึงเน้นไปที่เครื่องมือช่างขนาดเล็กที่มีความแม่นยำสูงมากกว่าเครื่องจักรขนาดใหญ่.

ไขควงหุ้มฉนวนเป็นพื้นฐานของเครื่องมือช่างไฟฟ้าในครัวเรือน รุ่นที่ได้รับการรับรองจาก VDE ช่วยป้องกันไฟฟ้าช็อตระหว่างการใช้งาน การเชื่อมต่อเทอร์มินัล และการติดตั้งแผ่นปิดหน้าสกรู งานติดตั้งสกรูในบ้านส่วนใหญ่ต้องใช้ทั้งแบบหัวแฉกและหัวฟิลลิปส์.

เครื่องมือปอกและตัดสายไฟช่วยเตรียมตัวนำไฟฟ้าสำหรับการเชื่อมต่อ เครื่องมือปอกสายไฟที่มีการตั้งค่าที่ปรับเทียบแล้วสำหรับขนาดสายไฟต่างๆ จะช่วยป้องกันความเสียหายที่นำไปสู่ความล้มเหลวหลังจากติดตั้งไปแล้วหลายปี.

คีมเอนกประสงค์ใช้สำหรับจับยึดและเตรียมสายไฟที่จำเป็นสำหรับการติดตั้งในบ้านพักอาศัย เครื่องมือเหล่านี้ใช้สำหรับดัดสายไฟให้เป็นห่วงสำหรับสกรูขั้วต่อและยึดสายดินให้แน่น.

เครื่องทดสอบแรงดันไฟฟ้าจะตรวจสอบให้แน่ใจว่าวงจรไม่มีกระแสไฟฟ้าก่อนเริ่มงาน:

• เครื่องทดสอบแบบไม่สัมผัสช่วยให้ตรวจสอบได้อย่างรวดเร็วโดยไม่ต้องเปิดเผยตัวนำไฟฟ้า
• มัลติมิเตอร์ใช้ตรวจสอบระดับแรงดันไฟฟ้าที่ถูกต้องหลังการติดตั้ง
• เครื่องทดสอบวงจรตรวจสอบขั้วการเดินสายไฟที่ถูกต้อง
• เครื่องทดสอบ GFCI ตรวจสอบว่าระบบป้องกันการรั่วลงดินทำงานอย่างถูกต้องหรือไม่

ระดับน้ำแบบตอร์ปิโดช่วยให้มั่นใจได้ว่ากล่องติดตั้งจะตั้งตรงได้ระดับอย่างสมบูรณ์ การติดตั้งที่ได้ระดับจะช่วยป้องกันความเครียดที่เกิดขึ้นกับชิ้นส่วนภายใน ซึ่งอาจเกิดขึ้นได้เมื่อแผ่นปิดด้านหน้าถูกดันเข้าไปในตำแหน่งอย่างแรง.

มีดอเนกประประสงค์และค้อนเป็นส่วนประกอบเพิ่มเติมของชุดเครื่องมือพื้นฐาน ซึ่งใช้สำหรับการถอดปลอกสายเคเบิลและการยึดกล่องติดตั้งเข้ากับโครงไม้.

เครื่องมือช่างไฟฟ้าเชิงพาณิชย์และอุปกรณ์เฉพาะทาง

โครงการติดตั้งระบบไฟฟ้าเชิงพาณิชย์เกี่ยวข้องกับไฟฟ้าสามเฟส โหลดที่สูงขึ้น และข้อกำหนดเกี่ยวกับกล่องหุ้มโลหะ เครื่องมือสำหรับการติดตั้งระบบไฟฟ้าจึงต้องปรับขนาดให้รองรับความต้องการเหล่านี้.

เครื่องดัดท่อโลหะใช้สำหรับดัดท่อโลหะให้เป็นรูปทรงต่างๆ เพื่อใช้ทำทางเดินสายไฟ โดยทั่วไปแล้ว การติดตั้งในเชิงพาณิชย์มักใช้ท่อโลหะมากกว่าท่อพลาสติก ทำให้จำเป็นต้องใช้เครื่องมือดัดที่เหมาะสมเพื่อให้ได้ผลลัพธ์ที่เป็นมืออาชีพ.

เครื่องเจาะรูแบบน็อคเอาท์ช่วยสร้างรูที่เรียบร้อยในกล่องเชื่อมต่อและแผงโลหะ เครื่องมือเหล่านี้สร้างช่องเปิดที่แม่นยำโดยไม่มีขอบคมที่อาจทำให้ฉนวนสายไฟเสียหาย.

อุปกรณ์ตัดโลหะเหมาะสำหรับวัสดุที่มีน้ำหนักมากและงานเชิงพาณิชย์ เลื่อยแบบลูกสูบและเครื่องตัดเฉพาะทางใช้สำหรับตัดสายเคเบิลหุ้มเกราะและท่อร้อยสายไฟหนา.

เครื่องมือบีบอัดแบบไฮดรอลิกใช้สำหรับเชื่อมต่อตัวนำและขั้วต่อขนาดใหญ่ เครื่องมือแบบใช้มือไม่สามารถสร้างแรงกดได้เพียงพอสำหรับการเชื่อมต่อระดับอุตสาหกรรม การบีบอัดที่ไม่แข็งแรงจะทำให้เกิดจุดต้านทานซึ่งนำไปสู่ความร้อนสูงเกินไปภายใต้ภาระการใช้งานเชิงพาณิชย์.

เครื่องมือดึงสายเคเบิลและเทปนำทางช่วยในการดึงสายไฟผ่านท่อร้อยสายที่มีความยาวมาก การติดตั้งในเชิงพาณิชย์มักเกี่ยวข้องกับการดึงสายไฟผ่านท่อร้อยสายที่มีความยาว 100 ฟุตขึ้นไป ซึ่งจำเป็นต้องใช้เครื่องมือกลช่วยในการดึงสายไฟ.

อุปกรณ์ทดสอบขั้นสูงสามารถตรวจพบปัญหาที่เครื่องมือพื้นฐานตรวจไม่พบ:

• กล้องถ่ายภาพความร้อนช่วยระบุจุดที่มีความร้อนสูงในงานติดตั้งที่เสร็จสมบูรณ์แล้ว
• เครื่องวิเคราะห์คุณภาพไฟฟ้าตรวจสอบความสมดุลของระบบสามเฟส
• เครื่องทดสอบความต้านทานฉนวนช่วยยืนยันความสมบูรณ์ของสายไฟ
• เครื่องทดสอบความต้านทานดินช่วยตรวจสอบว่าระบบต่อลงดินทำงานอย่างถูกต้องหรือไม่

ไขควงวัดแรงบิดช่วยให้การขันแน่นสม่ำเสมอในจุดเชื่อมต่อกระแสไฟฟ้าสูง การขันขั้วต่อหลวมเกินไปจะทำให้เกิดแรงต้าน ส่วนการขันขั้วต่อแน่นเกินไปจะทำให้ชิ้นส่วนเสียหาย.

การเปรียบเทียบข้อกำหนดของเครื่องมือ

ขนาดของโครงการเป็นตัวกำหนดความต้องการอุปกรณ์ การเข้าใจความแตกต่างเหล่านี้จะช่วยให้ผู้รับเหมาลงทุนได้อย่างเหมาะสม.

เครื่องมือคุณภาพและส่วนประกอบคุณภาพทำงานร่วมกัน

เครื่องมือติดตั้งระบบไฟฟ้าที่ได้มาตรฐานจะให้ผลลัพธ์ที่ดีก็ต่อเมื่อใช้ร่วมกับสวิตช์และปลั๊กไฟคุณภาพสูง ความสัมพันธ์นี้เป็นไปในทั้งสองทาง ชิ้นส่วนคุณภาพสูงจะเสียหายหากติดตั้งไม่ถูกต้อง ในขณะที่ชิ้นส่วนราคาถูกจะเสียหายไม่ว่าการติดตั้งจะมีคุณภาพดีแค่ไหนก็ตาม.

การใช้งานในที่อยู่อาศัย

การติดตั้งระบบไฟภายในบ้านจำเป็นต้องใช้สวิตช์และเต้ารับที่ออกแบบมาสำหรับวงจรไฟฟ้าเฟสเดียวที่มีโหลดปานกลาง การใช้งานในแต่ละวันต้องการหน้าสัมผัสภายในที่แข็งแรงทนทาน เนื่องจากสวิตช์ไฟถูกใช้งานหลายพันครั้งต่อปี.

IGOTO ผลิตสินค้าสำหรับที่อยู่อาศัยที่ได้มาตรฐานแตกต่างกันไปในแต่ละภูมิภาค:

• สวิตช์และเต้ารับ AU เป็นไปตามมาตรฐานรหัสไฟฟ้าของออสเตรเลีย
• สวิตช์และปลั๊กไฟติดผนังแบบอเมริกัน สำหรับการติดตั้งในอเมริกาเหนือ
• ทั้งสองรุ่นได้รับการออกแบบมาเพื่อรองรับการใช้งานในบ้านพักอาศัยทั่วไปและมีความทนทานในระยะยาว

ส่วนประกอบเหล่านี้สามารถรองรับความต้องการใช้ไฟฟ้าทั่วไปในครัวเรือน พร้อมทั้งให้ความน่าเชื่อถือ ผู้รับเหมา ต้องหลีกเลี่ยงการเรียกคืนสินค้าภายใต้การรับประกัน.

การใช้งานเชิงพาณิชย์

สภาพแวดล้อมทางธุรกิจต้องการชิ้นส่วนที่ได้รับการจัดอันดับให้รองรับภาระหนักอย่างต่อเนื่องและการใช้งานบ่อยครั้ง การดำเนินงานทางธุรกิจไม่สามารถยอมรับความล้มเหลวที่ผู้ใช้ตามบ้านอาจยอมรับได้ชั่วคราว.

ผลิตภัณฑ์เชิงพาณิชย์ของ IGOTO ประกอบด้วยผลิตภัณฑ์ที่ออกแบบมาเพื่อสภาพแวดล้อมการทำงานระดับมืออาชีพที่ต้องการประสิทธิภาพสูง:

• สวิตช์และเต้ารับแบบยุโรปสำหรับติดตั้งตามมาตรฐานสหภาพยุโรป
• ผลิตภัณฑ์มาตรฐานเวียดนามสำหรับโครงการเชิงพาณิชย์ในเอเชียตะวันออกเฉียงใต้
• หน้าสัมผัสที่ทนทานเป็นพิเศษสำหรับการใช้งานเชิงพาณิชย์ที่มีรอบการใช้งานสูง
• วัสดุหน่วงไฟที่ตรงตามมาตรฐานอาคารพาณิชย์

ชิ้นส่วนเหล่านี้สามารถรับมือกับแรงกดดันทางความร้อนและทางกลที่เกิดขึ้นในสภาพแวดล้อมเชิงพาณิชย์ได้.

สมการคุณภาพการติดตั้ง

เครื่องมือคุณภาพสูงช่วยให้การติดตั้งเป็นไปอย่างถูกต้อง ไขควงที่ได้รับการรับรองมาตรฐาน VDE ช่วยป้องกันความเสียหายของชิ้นส่วนระหว่างการประกอบ เครื่องปอกสายไฟที่ได้รับการสอบเทียบช่วยรักษาความสมบูรณ์ของตัวนำ อุปกรณ์ทดสอบความแม่นยำสูงช่วยตรวจสอบการทำงานที่ถูกต้องก่อนจ่ายกระแสไฟฟ้าเข้าสู่วงจร.

ชิ้นส่วนคุณภาพสูงจะส่งผลให้การติดตั้งที่ถูกต้องนำไปสู่การใช้งานที่เชื่อถือได้ยาวนานหลายสิบปี เมื่อสวิตช์และเต้ารับใช้วัสดุที่เหมาะสมและมีหน้าสัมผัสที่แข็งแรง จะให้ประสิทธิภาพที่สม่ำเสมอตลอดอายุการใช้งาน.

การผสมผสานนี้ช่วยลดการเรียกใช้บริการภายใต้การรับประกันและสร้างชื่อเสียงที่ดีให้กับผู้รับเหมา เวลาที่เสียไปกับการติดตั้งใหม่หรือความล้มเหลวในช่วงแรกจะส่งผลกระทบต่อผลกำไร.

สวิตช์มาตรฐาน AU

ค้นพบโซลูชันสวิตช์ที่ทันสมัยและเชื่อถือได้สำหรับตลาดออสเตรเลีย ทนทาน มีสไตล์ และประสิทธิภาพสูง

กลยุทธ์การลงทุนด้านอุปกรณ์

เลือกซื้อเครื่องมือให้เหมาะสมกับประเภทงาน ผู้เชี่ยวชาญด้านที่อยู่อาศัยต้องการเครื่องมือที่ครอบคลุมสำหรับช่างไฟฟ้า โดยไม่ต้องลงทุนในอุปกรณ์เชิงพาณิชย์เฉพาะทางที่ไม่ได้ใช้งาน.

ผู้รับเหมาเชิงพาณิชย์ต้องการเครื่องมือช่างไฟฟ้าเชิงพาณิชย์ครบวงจร ในขณะเดียวกันก็ต้องมีเครื่องมือพื้นฐานสำหรับงานบ้านทั่วไป เพื่อใช้ในงานเล็กๆ น้อยๆ ภายในโครงการขนาดใหญ่:

• เครื่องดัดท่อและเครื่องย้ำท่อไฮดรอลิกสำหรับงานเชิงพาณิชย์เฉพาะทาง
• เครื่องมือช่างมาตรฐานสำหรับงานประจำวันในทุกประเภทโครงการ
• อุปกรณ์ทดสอบที่เหมาะสมกับความซับซ้อนของระบบ
• อุปกรณ์เข้าถึงที่เหมาะสมกับความสูงของอาคาร

ลงทุนอย่างเหมาะสมตามความถี่ในการใช้งาน เครื่องมือที่ใช้ทุกวันควรมีราคาสูงกว่า ไขควง คีมปอกสายไฟ และอุปกรณ์ทดสอบมีความสำคัญต่อการติดตั้งทุกครั้งและสมควรได้รับการลงทุนที่มีคุณภาพ.

การเลือกพันธมิตรผู้ผลิตชิ้นส่วนมีความสำคัญไม่แพ้การเลือกใช้เครื่องมือ ควรทำงานร่วมกับผู้ผลิตที่เข้าใจความต้องการในการติดตั้งและออกแบบผลิตภัณฑ์ที่สามารถติดตั้งได้อย่างเรียบร้อยด้วยเครื่องมือมาตรฐาน.

อย่างไรก็ตาม, เครื่องมือในการติดตั้งเป็นเพียงส่วนหนึ่งของสมการความน่าเชื่อถือเท่านั้น. แม้แต่เครื่องมือช่างไฟฟ้าที่ดีที่สุดก็ไม่สามารถชดเชยความผิดพลาดจากการออกแบบสวิตช์และปลั๊กไฟที่ไม่ดีได้.

ผู้รับเหมาจะได้รับประโยชน์จากการทำงานร่วมกับผู้ผลิตที่เข้าใจสภาพการติดตั้งจริงและออกแบบผลิตภัณฑ์ที่ติดตั้งได้อย่างเรียบร้อยด้วยเครื่องมือช่างไฟฟ้ามาตรฐานทั่วไป.

ที่ IGOTO Electric, สวิตช์และเต้ารับของเราได้รับการออกแบบมาให้ติดตั้งง่าย มีหน้าสัมผัสที่ทนทาน และใช้วัสดุที่ทนไฟ เพื่อรองรับระบบไฟฟ้าทั้งในที่อยู่อาศัยและเชิงพาณิชย์ ชิ้นส่วนเหล่านี้สร้างขึ้นเพื่อให้ทำงานได้อย่างน่าเชื่อถือภายใต้การใช้งานประจำวัน พร้อมทั้งช่วยให้การติดตั้งในสถานที่ทำได้ง่ายและรวดเร็วยิ่งขึ้น.

สำรวจผลิตภัณฑ์สวิตช์และปลั๊กไฟครบวงจรของเรา เพื่อค้นหาโซลูชันที่ออกแบบมาสำหรับการติดตั้งระบบไฟฟ้าอย่างมืออาชีพ.

โซลูชันสำหรับแบรนด์ระดับโลก เน้นการผลิตแบบ OEM/ODM

ด้วยประสบการณ์กว่า 25 ปีในด้านการผลิตอัจฉริยะและการรับรองมาตรฐานความเป็นเลิศ (SAA, CE, CB, PS, TISI, INMETRO และ ISO) IGOTO ช่วยให้แบรนด์ระดับโลกสามารถส่งมอบสวิตช์และปลั๊กไฟคุณภาพสูงที่ปรับให้เหมาะสมกับตลาดของตน ไม่ว่าคุณจะต้องการการปรับให้เข้ากับภูมิภาค การออกแบบเฉพาะบุคคล หรือราคาที่แข่งขันได้ เราจะเปลี่ยนวิสัยทัศน์ของคุณให้เป็นจริง.

สำรวจการปรับแต่ง

The post Common Electrical Tools Used in Domestic vs Commercial Installations appeared first on IGOTO Electric.

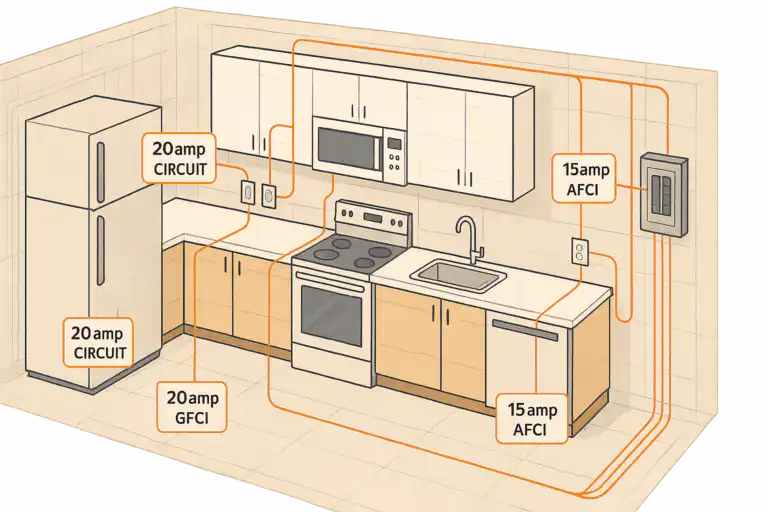

ห้องครัวสมัยใหม่ต้องการวงจรไฟฟ้ากี่วงจร?

คนส่วนใหญ่คิดว่าการเพิ่มปลั๊กไฟจะช่วยแก้ปัญหาไฟฟ้าได้ แต่มันไม่ใช่ คุณต้องใช้วงจรไฟฟ้าแยกกัน เพราะเครื่องใช้ไฟฟ้าแต่ละชนิดใช้กำลังไฟต่างกัน และการใช้เครื่องใช้ไฟฟ้าทุกอย่างผ่านวงจรเดียวจะทำให้เบรกเกอร์ตัดไฟ.

ลองนึกถึงเวลาอาหารเช้าดูสิ เครื่องชงกาแฟ เครื่องปิ้งขนมปัง และไมโครเวฟอาจจะทำงานพร้อมกัน แต่ละเครื่องใช้กำลังไฟ 1000-1500 วัตต์ ถ้าต่อทั้งหมดเข้ากับวงจรไฟฟ้า 20 แอมป์เดียวกัน คุณก็จะทำให้เบรกเกอร์ตัดไฟทุกเช้าแน่ๆ.

เราจะอ้างอิงมาตรฐาน NEC ในที่นี้เพราะมีการใช้งานอย่างแพร่หลาย แต่ควรตรวจสอบกับช่างไฟฟ้าในพื้นที่ของคุณด้วย แต่ละภูมิภาคมีข้อกำหนดเฉพาะ และสิ่งที่ใช้ได้ในที่หนึ่งอาจไม่ตรงตามข้อกำหนดในอีกที่หนึ่ง.

วงจรย่อยสำหรับเครื่องใช้ไฟฟ้าขนาดเล็ก

มาตรฐาน NEC กำหนดให้ต้องมีเต้ารับขนาด 20 แอมป์อย่างน้อยสองช่องในบริเวณเคาน์เตอร์ครัว วงจรเหล่านี้ไม่สามารถจ่ายไฟให้กับไฟส่องสว่างหรืออุปกรณ์อื่นๆ ได้.

ทำไมต้องใช้สองวงจรแทนที่จะเป็นวงจรเดียว? เพราะเวลาทำอาหาร คุณอาจใช้เครื่องผสมอาหารไปพร้อมๆ กับชงกาแฟและปิ้งขนมปัง วงจรเดียวไม่สามารถรองรับโหลดขนาดนั้นได้.

วงจรเหล่านี้รองรับเครื่องใช้ไฟฟ้าในชีวิตประจำวันของคุณ เช่น เครื่องชงกาแฟ เครื่องปิ้งขนมปัง เครื่องปั่น และเครื่องเตรียมอาหาร การแยกเครื่องใช้ไฟฟ้าเหล่านี้ไว้ในสองวงจรจะช่วยป้องกันไม่ให้เบรกเกอร์ตัดไฟขณะทำอาหารเช้าหรือเตรียมอาหารเย็น.

เต้ารับไฟฟ้ามาตรฐานสหภาพยุโรป G3-121-A+C

สำรวจเต้ารับไฟฟ้าแบบพรีเมียม G3-121-A+C ของเรา ซึ่งได้รับการออกแบบมาเพื่อมาตรฐาน EU เหมาะสำหรับบ้านและสำนักงานสมัยใหม่

ดูสินค้า

ปลั๊กไฟมาตรฐานสหรัฐอเมริกา VA105D/2-U2

ลองดูเต้ารับไฟฟ้าแบบมาตรฐานสหรัฐอเมริกา VA105D/2-U2 ของเรา ซึ่งสร้างขึ้นเพื่อความปลอดภัยและประสิทธิภาพการทำงานในทุกสภาพแวดล้อม

ดูสินค้า

วงจรไฟฟ้าสำหรับเครื่องใช้ไฟฟ้าเฉพาะ

ตู้เย็นของคุณต้องใช้ไฟวงจร 20 แอมป์แยกต่างหาก เช่นเดียวกับเครื่องล้างจาน เครื่องบดขยะ และไมโครเวฟ ทำไม? เพราะเครื่องใช้ไฟฟ้าเหล่านี้ใช้กระแสไฟสูง ซึ่งอาจทำให้ไฟเกินกำลังในวงจรรวม.

ตู้เย็นทำงานตลอด 24 ชั่วโมง 7 วันต่อสัปดาห์ แม้ว่าจะมีการเปิดและปิดเป็นรอบๆ ก็ตาม การใช้ไฟฟ้าร่วมกับเครื่องใช้ไฟฟ้าอื่นๆ หมายความว่าตู้เย็นจะแย่งใช้ไฟ และวันหนึ่งคุณอาจกลับบ้านมาเจอกับอาหารเน่าเสียเพราะเบรกเกอร์ตัดไฟขณะที่คุณไม่อยู่บ้าน.

เตาไฟฟ้าใช้ไฟ 240 โวลต์ 50 แอมป์ ดังนั้นจึงต้องใช้วงจรไฟฟ้าแยกต่างหาก ส่วนเตาแก๊สยังคงต้องใช้วงจรไฟฟ้า 120 โวลต์ เนื่องจากระบบจุดไฟและส่วนควบคุมต่างๆ ต้องใช้ไฟฟ้า.

รูปแบบวงจรไฟฟ้าทั่วไปในห้องครัว

มีสาขาทั้งหมดกี่แห่ง และอยู่ที่ไหนบ้าง?

คุณไม่สามารถติดตั้งปลั๊กไฟได้ทุกที่ที่ดูสะดวก ตำแหน่งการติดตั้งส่งผลต่อทั้งความปลอดภัยและการใช้งานห้องครัวของคุณ.

ระยะห่างของเคาน์เตอร์

มาตรฐาน NEC ระบุว่า จุดใดๆ บนผนังของคุณต้องอยู่ห่างจากเต้ารับไม่เกิน 24 นิ้ว ซึ่งหมายความว่าต้องมีเต้ารับทุกๆ 4 ฟุตตามแนวเคาน์เตอร์ครัว ซึ่งเป็นบริเวณที่ควรติดตั้งเต้ารับ มาตรฐานระยะห่างระหว่างเต้ารับ มาจาก.

ทำไมต้องเยอะขนาดนั้น? สายไฟของเครื่องใช้ไฟฟ้ามีความยาว 2 ฟุต และการใช้สายต่อพ่วงพาดผ่านเคาน์เตอร์ที่คุณกำลังหั่นและปรุงอาหารนั้นก่อให้เกิดอันตรายได้.

ห้องครัวส่วนใหญ่มักมีปลั๊กไฟ 6-8 จุดตามแนวผนังด้านหลังเคาน์เตอร์ เพื่อให้เป็นไปตามข้อกำหนดเรื่องระยะห่าง ส่วนเคาน์เตอร์กลางห้องครัวควรมีปลั๊กไฟอย่างน้อย 1 จุดต่อพื้นที่เคาน์เตอร์ทุกๆ 9 ตารางฟุต เพราะมิเช่นนั้นคุณจะต้องถอดปลั๊กเครื่องใช้ไฟฟ้าหรือวางสายไฟพาดไปบนทางเดิน.

ช่องทางเฉพาะ

เมื่อเปลี่ยนปลั๊กไฟในครัวสำหรับ เครื่องใช้ไฟฟ้าขนาดใหญ่, ซ่อนปลั๊กไฟไว้ด้านหลังตู้ ปลั๊กไฟของตู้เย็นควรอยู่ด้านหลังตู้เย็นโดยตรงหรือในตู้ที่อยู่ติดกัน.

ปลั๊กไฟสำหรับไมโครเวฟจะติดตั้งอยู่ในตู้ด้านบนสำหรับไมโครเวฟแบบบิวท์อิน ส่วนปลั๊กไฟสำหรับเครื่องล้างจานจะติดตั้งอยู่ในตู้ใต้อ่างล้างจานที่อยู่ติดกัน คุณควรติดตั้งปลั๊กไฟให้เข้าถึงได้ง่ายสำหรับการซ่อมแซม แต่ไม่ควรให้สายไฟโผล่ออกมา เพราะสายไฟจะดูรกและทำให้ทำความสะอาดลำบาก.

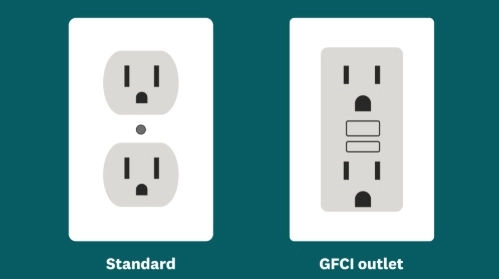

GFCI และความปลอดภัยในครัว

ห้องครัวเป็นสถานที่ที่มีทั้งน้ำและไฟฟ้า ซึ่งก่อให้เกิดความเสี่ยงต่อการถูกไฟฟ้าดูด นั่นเป็นเหตุผลว่าทำไมห้องครัวจึงต้องมีอุปกรณ์ที่ปลอดภัย การป้องกัน GFCI มีอยู่จริง.

อุปกรณ์ GFCI จะตรวจสอบกระแสไฟฟ้าที่ไหลผ่านวงจร เมื่อตรวจพบกระแสไฟฟ้ารั่วลงดิน อุปกรณ์จะตัดกระแสไฟทันที กระบวนการนี้เกิดขึ้นในเวลาเพียงไม่กี่มิลลิวินาที เร็วพอที่จะป้องกันอันตรายจากไฟฟ้าช็อตถึงแก่ชีวิตได้.

คุณมีตัวเลือกการติดตั้งสองแบบ ติดตั้งเต้ารับ GFCI เป็นเต้ารับตัวแรกของแต่ละวงจร หรือติดตั้งเบรกเกอร์ GFCI ในแผงควบคุมไฟฟ้าของคุณ ทั้งสองวิธีใช้ได้ผลในด้านความปลอดภัย แต่เต้ารับ GFCI จะช่วยให้การแก้ไขปัญหาทำได้ง่ายกว่า เนื่องจากคุณสามารถเห็นได้ว่าวงจรใดตัดไฟ.

ทดสอบปุ่มกดรายเดือนเหล่านั้นดู หาก GFCI ตัวใดไม่ตัดวงจรเมื่อคุณกดปุ่ม "ทดสอบ" แสดงว่า GFCI นั้นไม่สามารถปกป้องคุณได้และจำเป็นต้องเปลี่ยนใหม่.

การวางแผนระบบไฟและสวิตช์ในห้องครัว

แสงสว่างที่ดีในห้องครัวไม่ได้หมายความว่าต้องมีโคมไฟเพดานดวงเดียวที่สว่างจ้า คุณต้องมีแสงสว่างหลายระดับ เพราะการใช้งานแต่ละอย่างต้องการแสงที่แตกต่างกัน.

เลเยอร์แสง

ไฟเพดานช่วยให้มองเห็นได้ชัดเจน ไฟแบบฝังเพดานหรือโคมไฟติดเพดานแบบเรียบจะกระจายแสงอย่างสม่ำเสมอ ทำให้คุณไม่ต้องทำงานในที่มืด.

ไฟสปอตไลท์ใต้ตู้ช่วยให้เคาน์เตอร์ครัวของคุณสว่างขึ้น ลองหั่นผักโดยใช้เพียงแสงไฟจากด้านบน แล้วคุณจะเข้าใจว่าทำไม เพราะมือและร่างกายของคุณจะบังแสงในบริเวณที่คุณต้องการมองเห็น.

โคมไฟแขวนเหนือเคาน์เตอร์ครัวมีประโยชน์สองอย่าง คือให้แสงสว่างแก่พื้นที่ทำงานขณะทำอาหาร และสร้างบรรยากาศขณะรับประทานอาหาร นั่นเป็นเหตุผลที่สวิตช์หรี่ไฟมีความสำคัญ – ปรับความสว่างให้สูงขึ้นสำหรับการเตรียมอาหาร และหรี่ไฟลงสำหรับมื้ออาหาร.

การเลือกสวิตช์

ติดตั้งสวิตช์หรี่ไฟสำหรับไฟบนเคาน์เตอร์ครัว ความสามารถในการปรับระดับความสว่างจากระดับสว่างเต็มที่ขณะทำอาหารไปเป็นแสงนุ่มนวลระหว่างรับประทานอาหาร จะทำให้ห้องครัวของคุณใช้งานได้สะดวกยิ่งขึ้น.

ตรวจสอบให้แน่ใจว่าสวิตช์หรี่ไฟเหล่านั้นใช้งานได้กับหลอดไฟ LED สวิตช์หรี่ไฟแบบเก่าที่ออกแบบมาสำหรับหลอดไฟไส้ จะทำให้หลอดไฟ LED กระพริบ ซึ่งน่ารำคาญและอาจทำให้ปวดหัวได้.

สำหรับวงจรไฟฟ้ากำลังสูงที่ใช้งานกับเครื่องใช้ไฟฟ้าแบบต่อสายหลายเครื่องพร้อมกัน, สวิตช์แบบสองขั้ว ช่วยให้คุณควบคุมและปลอดภัยได้ดียิ่งขึ้น โดยการตัดกระแสไฟไปยังสายไฟทั้งสองเส้นพร้อมกัน.

การเลือกสวิตช์และเต้ารับที่เหมาะสมสำหรับแต่ละวงจร

ห้องครัวเป็นตัวการทำลายชิ้นส่วนอิเล็กทรอนิกส์ราคาถูก ความร้อนจากการปรุงอาหาร ไอน้ำจากน้ำเดือด คราบไขมัน และการทำความสะอาดล้วนส่งผลเสียต่ออุปกรณ์เหล่านี้.

เลือกปลั๊กไฟที่มีระบบในตัว พอร์ต USB สำหรับวงจรบนเคาน์เตอร์ครัวของคุณ โทรศัพท์ของคุณจะชาร์จได้โดยไม่ต้องใช้ปลั๊กไฟที่คุณต้องใช้สำหรับเครื่องปิ้งขนมปัง ซึ่งสำคัญมากเมื่อคุณกำลังใช้งานครัว.

ตัวเลือกวัสดุ

วัสดุแต่ละชนิดทนทานต่อการใช้งานในครัวแตกต่างกัน:

• พีซี (โพลีคาร์บอเนต): ไม่แตกหักง่ายเมื่อถูกกระแทกด้วยหม้อ ทนความร้อน ไม่ติดไฟ และเช็ดทำความสะอาดได้ง่าย เหมาะสำหรับปลั๊กไฟทั่วไปที่ต้องการความทนทานและราคาไม่แพง.
• เหล็กกล้าไร้สนิม: ทนความร้อนใกล้เตาได้โดยไม่เปลี่ยนสี เช็ดทำความสะอาดง่าย และเข้ากันได้ดีกับเครื่องใช้ไฟฟ้าสแตนเลส เหมาะสำหรับปลั๊กไฟใกล้เตาของคุณ.
• กระจก/พีซี+กระจก: ไม่ดูดซับคราบไขมันหรือคราบสกปรก ดูหรูหรา เช็ดทำความสะอาดได้ง่าย คุ้มค่ากับราคาสำหรับครัวแบบเปิดที่คนเห็นปลั๊กไฟ.

ลองดูวัสดุและพื้นผิวที่แตกต่างกัน เพื่อให้เข้ากับสไตล์ห้องครัวของคุณโดยไม่ลดทอนความทนทาน.

การรับรอง

ใบรับรอง CE, CB, RoHS, REACH และ SAA หมายความว่าผลิตภัณฑ์ผ่านการทดสอบด้านความปลอดภัยแล้ว ผู้ตรวจสอบจะยอมรับใบรับรองเหล่านี้ และคุณจะผ่านการตรวจสอบด้านการปฏิบัติตามข้อกำหนด.

ตัวอย่างการจัดวางสองแบบอย่างรวดเร็ว

การได้เห็นตัวอย่างจะช่วยให้การวางแผนวงจรไฟฟ้าชัดเจนยิ่งขึ้น นี่คือแบบแปลนสองแบบพร้อมวงจรไฟฟ้าและข้อกำหนดเกี่ยวกับเต้ารับในครัว.

ห้องครัวอพาร์ตเมนต์ขนาดเล็ก

ห้องครัวขนาดเล็กต้องการวงจรไฟฟ้าจำนวนน้อยกว่า เนื่องจากมีเครื่องใช้ไฟฟ้าที่ใช้ไฟน้อยกว่า.

วงจร:

• วงจร 2x 20A สำหรับอุปกรณ์ต่างๆ บนเคาน์เตอร์ครัวของคุณ
• 1x 20A สำหรับตู้เย็นของคุณโดยเฉพาะ
• 1x 20A ใช้ร่วมกันระหว่างไมโครเวฟและเครื่องล้างจาน
• 1x 15A สำหรับไฟทุกดวง

ช่องทางการจำหน่าย: มีปลั๊กไฟ 4 จุดตามเคาน์เตอร์ครัว และอีก 2 จุดซ่อนอยู่ด้านหลังตู้เย็นและเครื่องล้างจาน

สวิตช์: แผงควบคุม 2 ช่อง สำหรับไฟหลักและไฟรางใต้ตู้

ห้องครัวสำหรับครอบครัวพร้อมเคาน์เตอร์กลาง

ห้องครัวขนาดใหญ่ที่มีเครื่องใช้ไฟฟ้าหลายชิ้นจำเป็นต้องใช้วงจรไฟฟ้ามากขึ้นเพื่อป้องกันเบรกเกอร์ตัดไฟ.

วงจร:

• เต้ารับติดผนังแบบเคาน์เตอร์ 2x 20A
• 1x 20A สำหรับเต้ารับบนเกาะ
• 1x 20A สำหรับตู้เย็น
• 1x 20A สำหรับเครื่องล้างจาน
• 1x 20A สำหรับการกำจัด
• 1x 20A สำหรับไมโครเวฟ
• 1x 50A สำหรับเตาไฟฟ้า (หรือ 1x 20A สำหรับเตาแก๊ส)
• 1x 15A สำหรับไฟส่องสว่างทั้งหมด

ช่องทางการจำหน่าย: เต้ารับบนเคาน์เตอร์ 8-10 จุด รวมถึง 2 จุดบนเคาน์เตอร์กลางห้องครัว และเต้ารับสำหรับเครื่องใช้ไฟฟ้าแบบซ่อนอยู่

สวิตช์: แผงควบคุม 4 ช่อง สำหรับควบคุมไฟเพดาน ไฟแขวนเหนือเคาน์เตอร์ครัว ไฟใต้ตู้ และไฟส่องฐานตู้

ตัวอย่างเหล่านี้เป็นเพียงจุดเริ่มต้น ไม่ใช่คำตอบสุดท้าย ควรจ้างช่างไฟฟ้าที่มีใบอนุญาตมาออกแบบระบบให้เหมาะสมกับเครื่องใช้ไฟฟ้าและข้อกำหนดของท้องถิ่น.

คำถามที่พบบ่อย

ห้องครัวต้องใช้กี่วงจร?

จำนวนวงจรไฟฟ้าขึ้นอยู่กับขนาดห้องครัวและอุปกรณ์ที่คุณติดตั้ง อพาร์ตเมนต์ขนาดเล็กใช้เพียง 4-5 วงจรก็เพียงพอแล้ว ห้องครัวสำหรับครอบครัวทั่วไปต้องการ 7-8 วงจร ส่วนห้องครัวระดับไฮเอนด์ที่มีเครื่องใช้ไฟฟ้าครบครันต้องการ 10 วงจรขึ้นไป เพราะเครื่องใช้ไฟฟ้าหลักแต่ละชิ้นจะใช้วงจรไฟฟ้าของตัวเอง.

ปลั๊กไฟในครัวทุกจุดจำเป็นต้องมีระบบป้องกันไฟรั่ว (GFCI) หรือไม่?

ใช่แล้ว ปลั๊กไฟทุกจุดที่จ่ายไฟให้เคาน์เตอร์ครัวของคุณต้องมีระบบป้องกันไฟรั่ว (GFCI) นั่นเป็นข้อกำหนดที่ใช้กันอยู่ทั่วไปในปัจจุบัน เนื่องจากห้องครัวมีทั้งน้ำและไฟฟ้าอยู่ใกล้กัน.

เครื่องใช้ไฟฟ้าในครัวสามารถใช้ไฟวงจรเดียวกันได้หรือไม่?

ไม่เหมาะสำหรับเครื่องใช้ไฟฟ้าขนาดใหญ่ ตู้เย็น เครื่องล้างจาน ไมโครเวฟ และเตาประกอบอาหารแต่ละเครื่องต้องใช้วงจรไฟฟ้าแยกกัน เฉพาะเครื่องใช้ไฟฟ้าขนาดเล็กบนเคาน์เตอร์เท่านั้นที่สามารถใช้สองวงจรไฟฟ้า SABC ขนาด 20 แอมป์ร่วมกันได้.

ควรติดตั้งปลั๊กไฟสำหรับเคาน์เตอร์ครัวไว้ตรงไหน?

ติดตั้งปลั๊กไฟไว้ที่ด้านข้างหรือด้านปลายของเคาน์เตอร์ครัว ไม่ใช่ด้านบน คุณต้องมีปลั๊กไฟอย่างน้อยหนึ่งจุดต่อพื้นที่เคาน์เตอร์ครัวทุกๆ 9 ตารางฟุต ปลั๊กไฟที่ติดตั้งไว้ด้านบนจะเกะกะเวลาใช้งานเคาน์เตอร์.

บทสรุป

การวางแผนระบบไฟฟ้าในครัวไม่ใช่เรื่องที่จะเดาเอาเอง วงจรไฟฟ้าที่คุณติดตั้งในวันนี้จะเป็นตัวกำหนดว่าครัวของคุณจะใช้งานได้อย่างราบรื่น หรือจะทำให้เบรกเกอร์ตัดไฟอยู่เรื่อยๆ ตลอด 20 ปีข้างหน้า.

ก่อนเริ่มการติดตั้งใดๆ ควรปรึกษาช่างไฟฟ้าที่มีใบอนุญาตและเข้าใจข้อกำหนดด้านไฟฟ้าในท้องถิ่นของคุณ พวกเขาสามารถยืนยันจำนวนวงจร ระยะห่างของเต้ารับ และระบบป้องกันไฟรั่ว (GFCI) ที่จำเป็นสำหรับโครงสร้างห้องครัวของคุณได้.

การเลือกใช้อุปกรณ์ไฟฟ้าที่มีคุณภาพก็สำคัญไม่แพ้กัน ห้องครัวเป็นสถานที่ที่สวิตช์และปลั๊กไฟต้องเผชิญกับความร้อน ไอน้ำ คราบไขมัน และการใช้งานประจำวันอย่างต่อเนื่อง ปลั๊กไฟคุณภาพต่ำอาจชำรุดเสียหายได้ง่าย โดยเฉพาะอย่างยิ่งหากติดตั้งอยู่ด้านหลังเครื่องใช้ไฟฟ้า ซึ่งจะทำให้การเปลี่ยนชิ้นส่วนทำได้ยากและมีค่าใช้จ่ายสูง.

สำหรับผู้รับเหมา ผู้จัดจำหน่าย และผู้พัฒนาโครงการที่กำลังมองหาโซลูชันที่ทนทาน, IGOTO Electric ผลิตสวิตช์และปลั๊กไฟติดผนังประสิทธิภาพสูงที่ออกแบบมาสำหรับสภาพแวดล้อมที่อยู่อาศัยสมัยใหม่ ด้วยประสบการณ์กว่า ประสบการณ์การผลิต 25 ปี, IGOTO นำเสนอผลิตภัณฑ์ที่ผสานรวมความปลอดภัย ความทนทาน และการปฏิบัติตามมาตรฐานสากล ซึ่งรวมถึง การรับรองจาก SAA, CE, CB, PS, มอก. และ INMETRO สำหรับตลาดโลก หากคุณกำลังมองหาสวิตช์และปลั๊กไฟสำหรับโครงการที่อยู่อาศัยหรือการจัดจำหน่าย โปรดพิจารณา ดูผลิตภัณฑ์ที่ได้รับการรับรองจาก IGOTO หรือขอรับตัวอย่างฟรี เพื่อประเมินคุณภาพและประสิทธิภาพ.

The post How Many Circuits for a Kitchen? A Practical Guide to Outlets, Appliances, and Switches appeared first on IGOTO Electric.

เหตุใดการเลือกสเปคที่ไม่ถูกต้องจึงมีค่าใช้จ่ายมากกว่าที่คุณคิด

ผู้จัดการโครงการมักจะพบความไม่ตรงกันของข้อกำหนดก็ต่อเมื่อเปิดบรรจุภัณฑ์ที่หน้างานแล้วเท่านั้น ตัวอย่างเช่น คุณระบุว่าต้องการเต้ารับ 10A แต่ภายหลังพบว่าวงจรถูกออกแบบมาสำหรับโหลด 16A หรือคุณสั่งซื้อสวิตช์มาตรฐานระดับ IP20 สำหรับห้องน้ำที่ต้องการระดับ IP44 เป็นอย่างน้อย.

ความผิดพลาดเหล่านี้ทำให้เสียเวลาและเงิน เพราะต้องมีคนไปจัดหาชิ้นส่วนที่ถูกต้องและติดตั้งทุกอย่างใหม่ให้ถูกต้อง ความผิดพลาดเกิดขึ้นเพราะเอกสารข้อมูลจำเพาะมีรายละเอียดทางเทคนิคมากมาย แต่มีเพียงไม่กี่อย่างเท่านั้นที่สำคัญสำหรับโครงการก่อสร้างส่วนใหญ่.

การอ่านเอกสารข้อมูลจำเพาะ: ให้ความสำคัญกับข้อมูลจำเพาะ 8 ข้อนี้

โดยทั่วไปแล้ว เอกสารข้อมูลจำเพาะมักมีรายละเอียดทางเทคนิคมากมายหลายสิบรายการ แต่คุณสามารถประเมินผลิตภัณฑ์ส่วนใหญ่ได้โดยการตรวจสอบข้อมูลจำเพาะหลักแปดประการ รายละเอียดเหล่านี้จะบอกคุณว่าผลิตภัณฑ์นั้นตรงกับแบบวงจรของคุณหรือไม่ และผ่านการอนุมัติจากหน่วยงานกำกับดูแลหรือไม่.

1. กระแสไฟฟ้าที่กำหนด: เลือกให้เหมาะสมกับโหลดของวงจร

กระแสไฟฟ้าที่กำหนด (Rated current) คือกระแสไฟฟ้าต่อเนื่องที่อุปกรณ์สามารถรับได้โดยไม่เกิดการตัดวงจรหรือความร้อนสูงเกินไป นี่คือตัวเลขแรกที่คุณควรตรวจสอบกับแบบวงจรของคุณ.

หากคุณทำงานในโครงการที่อยู่อาศัย คุณมักจะพบเห็นสิ่งต่อไปนี้:

• 6A, 10A, 16A, 20A, 32A สำหรับที่อยู่อาศัยทั่วไปและเชิงพาณิชย์ขนาดเล็ก
• 15A, 25A, 40A, 50A สำหรับโหลดที่หนักกว่า เช่น เครื่องปรับอากาศ
• เบรกเกอร์วงจรแบบหล่อขึ้นรูปสำหรับงานอุตสาหกรรม ขนาด 100A ถึง 1600A

หากทำผิดพลาดในเรื่องนี้ ค่าใช้จ่ายจะสูงมาก การใช้สวิตช์ขนาด 10A กับวงจร 16A จะทำให้เกิดความร้อนสูงเกินไปและชิ้นส่วนเสียหาย ซึ่งหมายความว่าคุณจะต้องจ่ายค่าซ่อมแซมฉุกเฉินและค่าแรงติดตั้งถึงสองครั้ง.

2. แรงดันไฟฟ้าที่กำหนด: มาตรฐานระดับภูมิภาคที่คุณไม่ควรมองข้าม

ระดับแรงดันไฟฟ้าแตกต่างกันไปตามภูมิภาค ขึ้นอยู่กับโครงสร้างพื้นฐานในอดีต เอกสารข้อมูลจำเพาะของเต้ารับควรระบุแรงดันไฟฟ้าที่ออกแบบมาให้ใช้งานได้อย่างชัดเจน แต่คุณต้องตรวจสอบด้วยว่าตรงกับสถานที่ติดตั้งโครงการของคุณหรือไม่.

แรงดันไฟฟ้ามาตรฐานตามภูมิภาค:

• ออสเตรเลียและยุโรป: 230 โวลต์ เฟสเดียว ที่ 50 เฮิรตซ์
• สหรัฐอเมริกาและแคนาดา: 120 โวลต์ เฟสเดียว ที่ 60 เฮิรตซ์
• ญี่ปุ่น: 100 โวลต์ โดยมีความถี่แตกต่างกันไปตามแต่ละภูมิภาค

การติดตั้งสวิตช์ที่ใช้ไฟ 120V ใน... วงจรไฟฟ้า 230V ของออสเตรเลีย ก่อให้เกิดอันตรายด้านความปลอดภัยในทันที ฉนวนไม่ได้ออกแบบมาสำหรับแรงดันไฟฟ้าสูง ซึ่งหมายความว่าความเสี่ยงต่อการชำรุดและการเกิดไฟไหม้มีความเป็นไปได้สูง.

3. ความสามารถในการตัดวงจรลัด: ตัวเลขด้านความปลอดภัยที่สำคัญ

ความสามารถในการตัดกระแสไฟฟ้าลัดวงจร คือค่าที่วัดกระแสไฟฟ้าลัดวงจรสูงสุดที่อุปกรณ์สามารถตัดได้อย่างปลอดภัยโดยไม่เกิดความเสียหาย ข้อกำหนดนี้มักถูกมองข้ามไปจนกว่าจะเกิดไฟฟ้าลัดวงจรขึ้น ซึ่งอาจจะสายเกินไปแล้ว.

หากคุณกำลังพิจารณาข้อมูลจำเพาะของสวิตช์ไฟฟ้า ให้มองหาช่วงค่าเหล่านี้:

• สำหรับที่อยู่อาศัย: 6kA หรือ 10kA (โดยทั่วไป 6kA ก็เพียงพอสำหรับบ้านส่วนใหญ่)
• เชิงพาณิชย์: 10kA ถึง 25kA ขึ้นอยู่กับความแข็งแรงทนทานของโครงสร้างพื้นฐาน
• สำหรับงานอุตสาหกรรม: 25kA, 35kA, 50kA สำหรับโรงงานที่อยู่ใกล้หม้อแปลงไฟฟ้าขนาดใหญ่

การเลือกใช้อุปกรณ์ที่มีความสามารถในการตัดกระแสไฟฟ้าต่ำกว่ามาตรฐานจะก่อให้เกิดความรับผิดชอบที่ร้ายแรง หากเกิดความผิดพลาดและอุปกรณ์ไม่สามารถตัดกระแสไฟฟ้าได้อย่างปลอดภัย อาจทำให้เกิดความเสียหายต่ออุปกรณ์และเสี่ยงต่อการเกิดไฟไหม้ นั่นหมายความว่าเงินเพียงไม่กี่ดอลลาร์ที่ประหยัดได้จากการเลือกใช้ชิ้นส่วนที่มีพิกัดต่ำกว่า อาจต้องเสียค่าเสียหายเป็นจำนวนหลายหมื่นดอลลาร์.

4. ระดับการป้องกัน IP: ปรับการป้องกันให้เหมาะสมกับสภาพแวดล้อม

ระดับการป้องกัน IP จำแนกประเภทการป้องกันจากของแข็งและของเหลว ตัวเลขหลักแรกครอบคลุมของแข็ง ตัวเลขหลักที่สองครอบคลุมของเหลว คู่มือข้อมูลจำเพาะของพาวเวอร์พอยต์ควรอธิบายความหมายของแต่ละระดับ เพื่อให้คุณสามารถเลือกให้เหมาะสมกับสภาพแวดล้อมการติดตั้งของคุณได้.

ระดับการป้องกัน IP ทั่วไปและขอบเขตการใช้งาน:

• IP20: เหมาะสำหรับใช้งานภายในอาคารและในสภาพแวดล้อมที่แห้ง เช่น เครื่องใช้ไฟฟ้าในครัวเรือนทั่วไป
• IP44: ห้องน้ำ ห้องครัว พื้นที่กลางแจ้งที่มีหลังคาคลุม
• IP54: ใช้งานทั่วไปในอุตสาหกรรม มีฝุ่นละอองและน้ำกระเด็นบ้างเป็นครั้งคราว
• IP65: เหมาะสำหรับใช้งานกลางแจ้งหรือในสภาพแวดล้อมที่ทนต่อการล้างทำความสะอาด
• IP68: อุปกรณ์กันน้ำหรือใช้งานในสภาพแวดล้อมที่รุนแรง

ผู้จัดการโครงการมักระบุสวิตช์มาตรฐาน IP20 สำหรับทุกสถานที่เพื่อประหยัดค่าใช้จ่าย จากนั้นก็ไม่ผ่านการตรวจสอบเมื่อข้อกำหนดด้านอาคารระบุว่าพื้นที่เปียกต้องมีมาตรฐาน IP44 เป็นอย่างน้อย ความผิดพลาดนั้นมีค่าใช้จ่ายมากกว่าการซื้อสวิตช์ที่มีมาตรฐานถูกต้องตั้งแต่แรก เพราะคุณต้องจ่ายค่าแรงในการแก้ไขงาน.

5. ระดับ IK: ความทนทานต่อแรงกระแทกสำหรับพื้นที่ที่มีการสัญจรหนาแน่น

ค่า IK เป็นการวัดระดับการป้องกันแรงกระแทกทางกล ซึ่งมีความสำคัญในพื้นที่สาธารณะและสภาพแวดล้อมทางอุตสาหกรรมที่สวิตช์ต่างๆ มักเผชิญกับการใช้งานที่รุนแรง.

หากคุณกำลังทำงานในโครงการที่มีผู้คนสัญจรไปมาจำนวนมาก การจัดอันดับเหล่านี้จะช่วยชี้นำการตัดสินใจของคุณ:

• IK00-IK04: ระบบป้องกันพื้นฐานสำหรับอุปกรณ์ติดตั้งภายในอาคาร
• IK05-IK07: ผลกระทบระดับปานกลางในพื้นที่เชิงพาณิชย์
• IK08: พื้นที่สาธารณะ โรงพยาบาล พื้นที่กลางแจ้ง
• IK09-IK10: พื้นที่ที่มีความเสี่ยงสูงต่อการถูกทำลาย เช่น สถานีขนส่ง

ข้อกำหนดทางเทคนิคของสวิตช์ติดผนังควรระบุระดับ IK อย่างชัดเจน การติดตั้งสวิตช์ระดับ IK04 ในทางเดินของโรงเรียนหมายความว่าคุณต้องเปลี่ยนอุปกรณ์ที่ชำรุดอยู่เรื่อยๆ แต่การระบุระดับ IK08 ตั้งแต่เริ่มต้นจะช่วยลดการเรียกกลับมาซ่อมบ่อยๆ ได้.

6. ข้อกำหนดด้านวัสดุ: ปัจจัยใดบ้างที่ส่งผลต่อความทนทานและความปลอดภัย

การเลือกใช้วัสดุมีผลต่อความทนทานและความปลอดภัยจากอัคคีภัย มาตรฐานการรับรองเต้ารับควรระบุทั้งวัสดุของตัวเรือนและส่วนประกอบภายใน เพื่อให้คุณสามารถประเมินประสิทธิภาพในระยะยาวได้.

วัสดุทั่วไปที่คุณจะเห็นระบุไว้:

• โพลีคาร์บอเนต (PC): ทนทานต่อแรงกระแทกสูง, ระดับการทนไฟ V-0
• พลาสติก ABS: มีคุณสมบัติทางกลที่ดี แต่ทนความร้อนได้ต่ำ
• ทองเหลือง: นำไฟฟ้าได้ดี ราคาประหยัด
• ฟอสฟอร์บรอนซ์: แข็งแรงทนทานกว่า ทนต่อการกัดกร่อนได้ดีกว่า

ระดับความทนไฟตามมาตรฐาน UL 94 มีความสำคัญต่อความปลอดภัย หากคุณกำลังตรวจสอบเอกสารการปฏิบัติตามข้อกำหนดของสวิตช์ ให้มองหา:

• V-0: การเผาไหม้จะหยุดภายใน 10 วินาที (ระดับความปลอดภัยสูงสุด)
• V-1: อาการแสบร้อนจะหยุดภายใน 30 วินาที สามารถหยดน้ำยาได้หากไม่มีการอักเสบ
• V-2: อาการแสบร้อนจะหยุดภายใน 30 วินาที อนุญาตให้มีของเหลวไหลออกมาจากแผลอักเสบได้

ในการใช้งานด้านความปลอดภัยที่สำคัญ ผู้ผลิตคุณภาพสูงมักระบุวัสดุโพลีคาร์บอเนต (PC) ที่มีระดับการทนไฟ UL94 V-0 แม้ว่าจะมีต้นทุนวัสดุสูงกว่าก็ตาม เนื่องจากมีคุณสมบัติทนไฟได้ดีขึ้นอย่างมาก.

7. ใบรับรอง: อะไรบ้างที่เป็นข้อบังคับสำหรับตลาดของคุณ

ใบรับรองต่างๆ จะเป็นตัวกำหนดว่าคุณสามารถใช้ผลิตภัณฑ์ในตลาดเฉพาะเจาะจงได้อย่างถูกกฎหมายหรือไม่ เอกสารการปฏิบัติตามข้อกำหนดของสวิตช์ควรระบุใบรับรองที่เกี่ยวข้อง แต่คุณต้องเข้าใจว่าใบรับรองใดบ้างที่เป็นข้อบังคับ.

ใบรับรองที่จำเป็นต้องมีตามภูมิภาค:

• ออสเตรเลีย: การรับรองจาก SAA (จำเป็นสำหรับการเข้าสู่ตลาด)
• สหภาพยุโรป: เครื่องหมาย CE
• สหรัฐอเมริกา: การรับรองมาตรฐาน UL (แทบจะเป็นข้อบังคับ)
• แคนาดา: ใบรับรอง CSA หรือ cUL
• จีน: การรับรอง CCC

การขาดใบรับรองมีผลกระทบร้ายแรง คุณไม่สามารถติดตั้งผลิตภัณฑ์ที่ไม่มีใบรับรองได้อย่างถูกกฎหมาย ซึ่งหมายความว่าโครงการจะล่าช้าเนื่องจากต้องหาทางเลือกอื่นที่ถูกต้องตามกฎหมาย บริษัทประกันภัยจะปฏิเสธการเรียกร้องค่าสินไหมทดแทนหากอุปกรณ์ที่ไม่มีใบรับรองเป็นสาเหตุของการเกิดไฟไหม้หรือการบาดเจ็บ.

ต้นทุนและเวลาที่เกี่ยวข้องนั้นมีนัยสำคัญ เนื่องจากกระบวนการขอใบรับรองหลังการผลิตอาจใช้เวลานานหลายเดือน ผู้ผลิตที่มีคุณภาพสูงมักจะได้รับการรับรองหลายรายการ (SAA, CE, CB, PS, TISI, INMETRO) สำหรับผลิตภัณฑ์ของตน ทำให้ผู้จัดจำหน่ายสามารถเข้าถึงตลาดต่างๆ ได้โดยไม่ต้องรอการอนุมัติจากแต่ละภูมิภาค.

8. วิธีการเดินสายและการติดตั้ง: ความเข้ากันได้ช่วยป้องกันความล่าช้า

ข้อกำหนดเกี่ยวกับเต้ารับไฟฟ้าควรเป็นอย่างไร ระบุวิธีการเดินสายไฟที่รองรับไว้อย่างชัดเจน และขนาดการติดตั้ง เนื่องจากปัญหาความเข้ากันได้ทำให้เกิดความล่าช้า.

วิธีการเดินสายไฟทั่วไป ได้แก่:

• การต่อสายไฟด้านหลัง (ขั้วต่อแบบสกรู): ปลอดภัยและเชื่อถือได้ ใช้กันทั่วโลก
• การต่อสายด้านข้าง (ขั้วต่อแบบสกรู): พบได้ทั่วไปในอุปกรณ์ของอเมริกาเหนือ
• ขั้วต่อแบบกดเสียบ: รวดเร็ว แต่จำกัดเฉพาะทองแดงแท้

ความเข้ากันได้ในการติดตั้งก็สำคัญเช่นกัน กล่องมาตรฐานของออสเตรเลียใช้ระยะห่างของสกรู 60 มม. กล่องของยุโรปจะแตกต่างกันไปตามแต่ละประเทศ กล่องของสหรัฐอเมริกาจะแตกต่างกันไปตามการกำหนดค่าการติดตั้งอุปกรณ์และการติดตั้งกล่อง เอกสารข้อมูลจำเพาะควรระบุว่าผลิตภัณฑ์รองรับมาตรฐานใดบ้าง เพื่อให้คุณสามารถตรวจสอบความเข้ากันได้ก่อนสั่งซื้อ.

วิธีการใช้เอกสารข้อมูลจำเพาะอย่างมีประสิทธิภาพ

ค่าใช้จ่ายและเวลาในการขอรับใบรับรองหลังการผลิตอาจมีจำนวนมาก ผู้ผลิตที่มีคุณภาพสูงมักจะได้รับการรับรองหลายรายการ เช่น SAA, CE, CB, PS, TISI และ INMETRO สำหรับผลิตภัณฑ์ของตน ทำให้ผู้จัดจำหน่ายสามารถเข้าถึงตลาดต่างๆ ได้โดยไม่ต้องรอการอนุมัติจากแต่ละภูมิภาค.

การเลือกใช้วัสดุและคุณภาพการผลิตมีความสำคัญเท่าเทียมกัน โพลีคาร์บอเนต (PC) ที่มีคุณสมบัติทนไฟระดับ UL94 V-0 นิยมใช้ในงานที่ต้องการความปลอดภัยสูง เนื่องจากมีความทนทานต่อแรงกระแทกและประสิทธิภาพในการทนไฟที่เหนือกว่า การออกแบบส่วนประกอบภายใน การจัดวางขั้วต่อ และความเข้ากันได้ในการติดตั้งอย่างรอบคอบ ช่วยให้มั่นใจได้ถึงการติดตั้งที่มีประสิทธิภาพและเชื่อถือได้

ในฐานะ ผู้ผลิตสวิตช์ติดผนังและเต้ารับไฟฟ้า ด้วยประสบการณ์กว่า 25 ปี IGOTO ออกแบบเอกสารข้อมูลจำเพาะที่เน้นรายละเอียดที่สำคัญไว้ตั้งแต่ต้น เอกสารข้อมูลของเราแสดงรายการกระแสไฟฟ้า แรงดันไฟฟ้า ความสามารถในการตัดวงจร และการรับรองต่างๆ ไว้อย่างชัดเจนในหน้าเดียว ทำให้คุณสามารถเปรียบเทียบผลิตภัณฑ์และตัดสินใจเลือกโครงการได้อย่างชาญฉลาด.

The post How to Read a Wall Switch & Socket Specification Sheet for Construction Projects appeared first on IGOTO Electric.

เหตุใดมาตรฐานทั่วไปจึงกำหนดตลาด

ลองเดินเข้าไปในร้านขายอุปกรณ์ไฟฟ้าขายส่งใดๆ ก็ได้ คุณจะเห็นชั้นวางสินค้าเรียงรายไปด้วยแบรนด์ต่างๆ ที่แข่งขันกันดึงดูดความสนใจ แต่ถ้าคุณดูสิ่งที่แบรนด์ชั้นนำอย่าง Clipsal HPM, Deta และ PDL นำเสนอ พวกมันมีความคล้ายคลึงกันมากกว่าความแตกต่าง แบรนด์เหล่านี้ล้วนเป็นไปตามมาตรฐาน AS/NZS 3112 และใช้วัสดุที่มีคุณสมบัติเทียบเคียงกันได้.

เนื่องจากมาตรฐาน AS/NZS 3112 กำหนดคุณสมบัติของปลั๊ก 3 ขาแบบออสเตรเลียไว้ จึงมีพื้นที่จำกัดในการออกแบบผลิตภัณฑ์หลัก ดังนั้นการลดต้นทุนโดยการลดทอนคุณภาพจึงไม่ใช่ทางเลือกที่ชาญฉลาดสำหรับความสำเร็จในระยะยาว.

หากคุณคิดว่าการใช้วัสดุที่ถูกกว่าหรือการไม่ทดสอบจะทำให้คุณได้เปรียบ ลองคิดใหม่อีกครั้ง วิธีการนั้นจะนำไปสู่การเรียกคืนสินค้าและชื่อเสียงที่เสียหาย แบรนด์ที่อยู่รอดได้นั้นเคารพหลักการพื้นฐานเดียวกัน แล้วจึงแข่งขันกันในด้านความสวยงามหรือบริการ.

การออกแบบโครงสร้าง ทุกแบรนด์ปฏิบัติตาม

ปลั๊กไฟคุณภาพดีในออสเตรเลียทุกตัวใช้โครงสร้างพื้นฐานเดียวกัน เนื่องจากมาตรฐาน AS/NZS 3112 กำหนดไว้ ขาเสียบแบนสามขาเรียงกันเป็นรูปสามเหลี่ยม โดยขาเสียบสายดินจะอยู่ด้านบน ยาวและหนากว่าขาเสียบสายไฟและสายกลาง.

การออกแบบนี้มีความสำคัญต่อความปลอดภัย ขั้วต่อสายดินจะเชื่อมต่อก่อนเมื่อคุณเสียบปลั๊กอุปกรณ์ และจะตัดการเชื่อมต่อเป็นลำดับสุดท้ายเมื่อคุณถอดปลั๊กออก หากอุปกรณ์เกิดความผิดพลาด เส้นทางสายดินก็จะถูกเชื่อมต่อไว้ก่อนที่กระแสไฟฟ้าจะไหลผ่าน ความเข้าใจ วิธีการต่อสายปลั๊ก 3 ขา สามารถช่วยให้คุณเข้าใจวิธีการทำงานของกลไกความปลอดภัยนี้ได้ดียิ่งขึ้น.

ภายในปลั๊กไฟ คุณจะพบว่ารูปทรงของขั้วต่อมีความคล้ายคลึงกันในแบรนด์ต่างๆ:

• หน้าสัมผัสแบบสปริงทำจากทองเหลืองหรือฟอสฟอร์บรอนซ์ ช่วยรักษาแรงดัน
• ห้องต่อสายไฟที่มีขนาดเหมาะสมกับหน้าตัดตัวนำมาตรฐาน
• ขั้วต่อแบบสกรูที่มีข้อกำหนดแรงบิดเพื่อป้องกันความเสียหาย
• ขนาดการติดตั้งตรงกับกล่องไฟฟ้ามาตรฐานของออสเตรเลีย

ช่างไฟฟ้าชื่นชอบความสม่ำเสมอนี้ เพราะพวกเขาสามารถทำงานได้อย่างมีประสิทธิภาพโดยไม่ต้องจดจำขั้นตอนที่แตกต่างกันไปสำหรับผู้ผลิตแต่ละราย.

ข้อกำหนดวัสดุที่สำคัญ

การเลือกใช้วัสดุเป็นสิ่งที่แยกผู้ผลิตรายใหญ่กับผู้ผลิตราคาประหยัดออกจากกัน แบรนด์ชั้นนำมักใช้คุณสมบัติที่คล้ายคลึงกัน เนื่องจากวัสดุเหล่านั้นได้รับการพิสูจน์แล้วว่ามีประสิทธิภาพดี.

วัสดุที่ใช้ทำตัวเรือนประกอบด้วยโพลีคาร์บอเนตหรือพลาสติกวิศวกรรมทนไฟที่ได้มาตรฐาน V0 ซึ่งหมายความว่าพลาสติกจะดับไฟได้เองภายในไม่กี่วินาทีและจะไม่ลุกลามไฟ IGOTO's PB1S 10A ฐานเดี่ยว, ตัวอย่างเช่น ใช้ชิ้นส่วน PC ที่มีอายุการใช้งานเชิงกล 5 ปี ซึ่งสอดคล้องกับสิ่งที่แบรนด์ชั้นนำทั่วไปนำเสนอ.

สำหรับชิ้นส่วนนำไฟฟ้า ทองเหลืองหรือทองแดงฟอสฟอรัสถือเป็นมาตรฐานในอุตสาหกรรม:

• มีคุณสมบัติการนำไฟฟ้าสูงและมีความต้านทานต่ำ
• ทนทานต่อการใช้งาน 10,000 ถึง 40,000 ครั้ง
• การชุบนิกเกิลหรือดีบุกเพื่อป้องกันการเกิดออกซิเดชัน
• ความต้านทานการกัดกร่อนช่วยรักษาประสิทธิภาพการทำงานได้นานหลายทศวรรษ

การออกแบบขั้วต่อเป็นสิ่งที่ควรใส่ใจ แบรนด์คุณภาพสูงมักระบุให้ใช้สกรูทองเหลืองพร้อมระบุแรงบิดที่ต้องการ การขันแน่นเกินไปจะทำให้เส้นลวดตัวนำเสียหาย ในขณะที่การขันหลวมเกินไปจะทำให้เกิดการเคลื่อนไหวและเกิดความร้อน เนื่องจากขั้วต่อต้องรองรับขนาดตัวนำที่หลากหลาย การเลือกขั้วต่อที่เหมาะสมจึงเป็นสิ่งสำคัญ สายไฟขนาดที่ถูกต้องสำหรับปลั๊กไฟในออสเตรเลีย เป็นสิ่งสำคัญอย่างยิ่งในการป้องกันความร้อนสูงเกินไปและไฟไหม้ที่อาจเกิดขึ้นได้.

วัสดุของ IGOTO สอดคล้องกับวัสดุที่ Clipsal, HPM และแบรนด์ชั้นนำอื่นๆ ใช้ ซึ่งหมายความว่าคุณจะได้รับความน่าเชื่อถือและประสิทธิภาพในระดับเดียวกัน.

ข้อกำหนดการรับรองที่ไม่มีใครข้ามไปได้

ผู้ผลิตสินค้าภายใต้แบรนด์ของตนเองมักประสบปัญหาในการขอใบรับรองเนื่องจากประเมินต้นทุนและระยะเวลาต่ำเกินไป มาตรฐาน AS/NZS 3112 กำหนดข้อกำหนดด้านการออกแบบทางกายภาพ เช่น ขนาดและระยะห่างของขาเชื่อมต่อ ส่วนมาตรฐาน AS/NZS 3100 ครอบคลุมข้อกำหนดด้านความปลอดภัยทางไฟฟ้า คุณต้องปฏิบัติตามมาตรฐานทั้งสองนี้จึงจะสามารถขายสินค้าในออสเตรเลียได้อย่างถูกกฎหมาย.

การรับรอง SAA ต้องผ่านการทดสอบประเภทอย่างครอบคลุม:

• การทดสอบการเพิ่มขึ้นของอุณหภูมิยืนยันว่าไม่มีความร้อนสูงเกินไปภายใต้ภาระการทำงานต่อเนื่อง
• การทดสอบความแข็งแรงของฉนวนยืนยันว่าฉนวนสามารถทนต่อแรงดันไฟฟ้าได้
• การทดสอบการเสื่อมสภาพที่จำลองการใช้งานเป็นเวลาหลายปี
• การทดสอบความทนทานเชิงกลครอบคลุมการใส่และถอดหลายพันครั้ง

ห้องปฏิบัติการทดสอบจะทดสอบตัวอย่างเกินขอบเขตการทำงานปกติเพื่อระบุโหมดความล้มเหลว ซึ่งอาจหมายถึงการใช้งานเต้ารับที่กระแสไฟฟ้าตามพิกัด 150% เป็นเวลานาน หรือการทดสอบภายใต้การเปลี่ยนแปลงอุณหภูมิอย่างรุนแรง.

แบรนด์ชั้นนำไม่หยุดแค่การทดสอบต้นแบบ พวกเขาดำเนินการสุ่มตัวอย่างเป็นชุดและการทดสอบอายุการใช้งานเป็นประจำตลอดกระบวนการผลิต ซึ่งช่วยตรวจจับความไม่สอดคล้องกันในการผลิตก่อนที่จะส่งสินค้าที่มีข้อบกพร่องออกสู่ตลาด.

หากคุณพบผู้จำหน่ายที่อ้างว่า "คุณภาพใกล้เคียงกัน" แต่ราคาถูกกว่าอย่างมาก พวกเขาอาจจะละเลยการทดสอบคุณภาพเป็นชุด หรือใช้วัสดุที่ไม่ได้รับการรับรอง IGOTO ปฏิบัติตามระเบียบการทดสอบเดียวกันกับที่แบรนด์ชั้นนำส่วนใหญ่ใช้.

แบรนด์ต่างๆ จัดโครงสร้างกลุ่มผลิตภัณฑ์ของตนอย่างไร

ลองสังเกตดูว่าแบรนด์ที่มีชื่อเสียงจัดระเบียบสินค้าของตนอย่างไร แล้วคุณจะเห็นรูปแบบสามระดับ โครงสร้างนี้สะท้อนให้เห็นถึงวิธีการที่ผู้รับเหมาไฟฟ้าและผู้ค้าส่งซื้อสินค้า.

ผลิตภัณฑ์รุ่นมาตรฐานหรือรุ่นเริ่มต้นเป็นตัวขับเคลื่อนยอดขายในปริมาณมาก ผลิตภัณฑ์เหล่านี้มีสีขาวหรือสีขาวนวล พร้อมฟังก์ชันการใช้งานที่ไม่ซับซ้อน และราคาที่แข่งขันได้ ผู้ค้าส่งมักสต็อกสินค้าเหล่านี้ไว้จำนวนมาก เนื่องจากผู้รับเหมาก่อสร้างบ้านและผู้รับเหมาซ่อมบำรุงซื้อในปริมาณมาก.

ผลิตภัณฑ์ระดับพรีเมียมมีกำไรสูงกว่า ในขณะที่มักใช้ส่วนประกอบภายในที่เหมือนกัน:

• พื้นผิวโลหะขัดเงาหรือกระจก
• ตัวเลือกสีที่นอกเหนือจากสีขาวพื้นฐาน
• ดีไซน์ทรงเพรียวบางเพื่อความสวยงามทันสมัย
• ดึงดูดโครงการปรับปรุงและงานตกแต่งบ้านพักอาศัยระดับหรู

ผลิตภัณฑ์ในกลุ่มเชิงพาณิชย์และอุตสาหกรรมได้รับการออกแบบมาเพื่อตอบสนองความต้องการทางเทคนิคเฉพาะด้าน มีพิกัดกระแสไฟฟ้าสูง เช่น 15A, 20A หรือ 32A สำหรับอุปกรณ์ขนาดใหญ่ และมีกล่องหุ้มกันน้ำกันฝุ่นที่มีมาตรฐาน IP สำหรับการติดตั้งภายนอกอาคาร ราคาสินค้าจึงสูงตามไปด้วย เนื่องจากได้รับการออกแบบมาเพื่อรองรับการใช้งานที่ต้องการประสิทธิภาพสูง.

ผู้จัดจำหน่ายที่พัฒนาสินค้าภายใต้แบรนด์ของตนเองควรวางแผนโครงสร้างสามระดับนี้ตั้งแต่เริ่มต้น นอกจากนี้ยังควรทราบด้วยว่า สีของสายไฟในออสเตรเลีย รักษาความสม่ำเสมอในทุกระดับผลิตภัณฑ์ ซึ่งช่วยให้การติดตั้งง่ายขึ้น.

PB1S – 10A ฐานเดี่ยว

PB1S เป็นสวิตช์ไฟคุณภาพสูงที่ออกแบบมาสำหรับการใช้งานทั้งในที่อยู่อาศัยและเชิงพาณิชย์ โดยเป็นไปตามมาตรฐานของออสเตรเลีย (AS/NZS).

การสร้างแบรนด์สินค้าส่วนตัวที่น่าเชื่อถือ

การพัฒนาปลั๊ก 3 ขาสำหรับตลาดออสเตรเลียที่สามารถแข่งขันกับแบรนด์ชั้นนำได้นั้น จำเป็นต้องเรียกร้องสิ่งต่างๆ ที่เฉพาะเจาะจงจากซัพพลายเออร์ OEM ของคุณ เริ่มต้นด้วยวัสดุที่ตรงตามข้อกำหนดที่ได้รับการพิสูจน์แล้ว ไม่ใช่ทางเลือก "ที่เทียบเท่า" เพื่อลดต้นทุน.

เอกสารที่ต้องยื่นประกอบด้วย:

• ได้รับการอนุมัติจาก SAA อย่างสมบูรณ์พร้อมรายงานผลการทดสอบ
• มีการตรวจสอบโปรโตคอลการตรวจสอบเป็นชุดระหว่างการผลิต
• ขั้นตอนการควบคุมคุณภาพเพื่อตรวจจับข้อบกพร่องก่อนการจัดส่ง

วางแผนกลุ่มผลิตภัณฑ์ทั้งหมดของคุณล่วงหน้า แทนที่จะเปิดตัวผลิตภัณฑ์เพียงรายการเดียวแล้วหวังว่าจะขยายในภายหลัง แบรนด์ที่ได้รับความไว้วางใจจากช่างไฟฟ้าทำได้โดยการส่งมอบผลิตภัณฑ์ที่ทำงานได้ตามที่กำหนดอย่างสม่ำเสมอโดยไม่ก่อให้เกิดปัญหาตามมา .

ร่วมงานกับผู้ผลิตที่เข้าใจมาตรฐานเหล่านี้

IGOTO มีประสบการณ์ 25 ปีในการผลิตผลิตภัณฑ์ไฟฟ้าที่ได้มาตรฐานของออสเตรเลีย เราสามารถช่วยคุณพัฒนาผลิตภัณฑ์โดยใช้ข้อกำหนดด้านวัสดุและขั้นตอนการทดสอบเดียวกันกับที่แบรนด์ชั้นนำใช้. ติดต่อเราได้เลยวันนี้ เพื่อหารือเกี่ยวกับข้อกำหนดของโครงการของคุณ.

The post What Do Leading 3 Pin Plug Australia Brands Have in Common? (Design, Materials, Certification & Positioning) appeared first on IGOTO Electric.

สวิตช์อัจฉริยะส่วนใหญ่ใช้พลังงานต่อเนื่อง 0.5 ถึง 1.5 วัตต์ ซึ่งเท่ากับประมาณ 1 ตันต่อปีต่อสวิตช์ อย่างไรก็ตาม คุณสมบัติการทำงานอัตโนมัติมักช่วยลดการใช้พลังงานโดยรวมลงได้ด้วยการป้องกันไม่ให้ไฟเปิดค้างไว้เมื่อไม่มีใครต้องการใช้งาน.

คำอธิบายเกี่ยวกับการใช้พลังงาน

สวิตช์อัจฉริยะต้องการพลังงานอย่างต่อเนื่องเพื่อให้โมดูล WiFi และโปรเซสเซอร์ภายในทำงานได้อย่างต่อเนื่อง. ก สวิตช์อัจฉริยะ WiFi การใช้ไฟฟ้า 1 วัตต์ จะใช้พลังงาน 24 วัตต์-ชั่วโมงต่อวัน รวมเป็น 720 วัตต์-ชั่วโมงต่อเดือน.

นั่นหมายความว่าจะใช้พลังงาน 0.72 กิโลวัตต์ชั่วโมงต่อเดือนสำหรับสวิตช์แต่ละตัว หากคิดตามอัตราค่าไฟฟ้าทั่วไปที่ $0.12 ต่อกิโลวัตต์ชั่วโมง จะเท่ากับประมาณ $0.09 ต่อเดือน หรือประมาณ $1 ต่อปีต่อสวิตช์หนึ่งตัว.

การใช้พลังงานในโหมดสแตนด์บาย

การใช้พลังงานในโหมดสแตนด์บายช่วยให้การเชื่อมต่อ WiFi ยังคงทำงานอยู่ และโปรเซสเซอร์พร้อมรับคำสั่งของคุณ การใช้พลังงานในโหมดสแตนด์บายนี้จะยังคงทำงานตลอด 24 ชั่วโมง ไม่ว่าไฟจะเปิดหรือปิดอยู่ก็ตาม.

รุ่นราคาประหยัดอาจใช้พลังงาน 2-3 วัตต์ขณะไม่ได้ใช้งาน ในขณะที่รุ่นที่ดีกว่าจะใช้พลังงานต่ำกว่า 1 วัตต์ สวิตช์อัจฉริยะ WiFi ของ IGOTO ใช้ส่วนประกอบที่มีประสิทธิภาพสูงซึ่งช่วยลดการใช้พลังงานในขณะที่ยังคงรักษาการเชื่อมต่อที่เสถียร.

สิ่งที่คุณต้องจ่ายจริงในแต่ละเดือนคือเท่าไหร่

การวิเคราะห์ต้นทุนจริงสำหรับการติดตั้งระบบในบ้านทั่วไปที่มีสวิตช์ 10 ตัว โดยเฉลี่ยตัวละ 1 วัตต์ แสดงให้เห็นถึงผลกระทบที่เกิดขึ้นจริง:

• ผลการจับรางวัลประจำวัน: สวิตช์ 10 ตัว × 1 วัตต์ × 24 ชั่วโมง = 240 วัตต์-ชั่วโมง
• ผลการจับรางวัลประจำเดือน: 240 วัตต์-ชั่วโมง × 30 วัน = 7,200 วัตต์-ชั่วโมง (7.2 กิโลวัตต์-ชั่วโมง)
• ค่าใช้จ่ายรายเดือนที่ $0.12/kWh: 7.2 กิโลวัตต์ชั่วโมง × $0.12 = $0.86
• ค่าใช้จ่ายรายปีสำหรับทั้ง 10 รายการ: $10.32

แม้จะมีสวิตช์ 10 ตัวทำงานอย่างต่อเนื่อง ค่าใช้จ่ายด้านพลังงานในโหมดสแตนด์บายโดยรวมก็มักจะยังคงต่ำกว่า $1 ต่อเดือน.

ปัจจัยใดบ้างที่ส่งผลต่อการบริโภค

ปัจจัยหลายอย่างมีผลต่อปริมาณไฟฟ้าที่สวิตช์ของคุณใช้จริง ความแรงของสัญญาณ WiFi มีบทบาทมากกว่าที่หลายคนคิด เนื่องจากสัญญาณอ่อนทำให้สวิตช์ทำงานหนักขึ้นเพื่อรักษาความเสถียรของการเชื่อมต่อ.

คุณภาพของฮาร์ดแวร์เป็นปัจจัยสำคัญที่ทำให้รุ่นราคาประหยัดแตกต่างจากรุ่นพรีเมียม รุ่นราคาประหยัดมักใช้ชิ้นส่วนที่กินไฟในโหมดสแตนด์บายมากกว่า และโดยทั่วไปแล้วจะเสียเร็วกว่าชิ้นส่วนคุณภาพสูง.

คุณสมบัติเพิ่มเติมช่วยเพิ่มแรงดึงดูด

สวิตช์พื้นฐานที่ควบคุมด้วย WiFi เพียงอย่างเดียวใช้พลังงานน้อยที่สุด การเพิ่มฟังก์ชันพิเศษจะทำให้การใช้พลังงานเพิ่มขึ้น:

• เซ็นเซอร์ตรวจจับการเคลื่อนไหว เพิ่มพลังงาน 0.2-0.5 วัตต์ขณะไม่ได้ใช้งาน
• ไฟกลางคืนในตัว เพิ่มกำลังไฟ 0.3-0.8 วัตต์
• แผงสัมผัส เพิ่มกำลังไฟ 0.1-0.3 วัตต์
• วงจรหรี่ไฟ เพิ่มกำลังไฟ 0.2-0.6 วัตต์
• หน้าจอแสดงผล เพิ่มกำลังไฟ 0.5-1.5 วัตต์

ระบบอัตโนมัติ สวิตซ์หรี่ไฟ อุปกรณ์ที่มีฟังก์ชันครบครันอาจใช้พลังงานในโหมดสแตนด์บาย 2-3 วัตต์ เทียบกับ 0.5-1 วัตต์สำหรับรุ่นที่ไม่มีฟังก์ชัน คุณกำลังแลกเปลี่ยนการใช้พลังงานที่สูงขึ้นเล็กน้อยกับความสะดวกสบายที่สามารถลดการสิ้นเปลืองพลังงานโดยรวมได้.

สวิตช์แบบดั้งเดิมไม่ต้องดึงอะไรเลย

สวิตช์แบบกลไกทั่วไปไม่ใช้พลังงานเลยเมื่อไฟดับ มันแค่ต่อหรือตัดวงจรโดยไม่มีชิ้นส่วนอิเล็กทรอนิกส์ทำงานอยู่ตลอดเวลา.

นี่ทำให้สวิตช์แบบเก่าได้เปรียบอย่างเห็นได้ชัดในเรื่องการใช้พลังงานในโหมดสแตนด์บาย แต่พลังงานในโหมดสแตนด์บายเป็นเพียงส่วนหนึ่งของภาพรวมเท่านั้น เมื่อคุณพิจารณาถึงสิ่งที่ระบบอัตโนมัติมอบให้ด้วย.

ระบบอัตโนมัติช่วยลดขยะได้มากขึ้น

ระบบไฟอัจฉริยะใช้ไฟฟ้ามากกว่าปกติหรือไม่เมื่อไม่ได้ใช้งาน? ใช่ มากกว่าเล็กน้อย แต่ระบบอัตโนมัติช่วยลดการสิ้นเปลืองพลังงาน ซึ่งโดยปกติแล้วจะมีค่าใช้จ่ายในโหมดสแตนด์บายสูงกว่ามาก.

ระบบตั้งเวลาจะปิดไฟโดยอัตโนมัติเมื่อคุณลืมปิด เซ็นเซอร์ตรวจจับการใช้งานจะตัดไฟในห้องที่ว่างเปล่าซึ่งอาจมีแสงสว่างอยู่ การเข้าถึงระยะไกลช่วยให้คุณปิดไฟที่เปิดทิ้งไว้ได้จากทุกที่ แม้กระทั่งจากระยะไกลหลายไมล์.

จุดที่ระบบควบคุมอัจฉริยะให้ผลตอบแทนคุ้มค่า

ครอบครัวที่เปิดไฟทิ้งไว้เกิน 2 ชั่วโมงต่อวันนั้นสิ้นเปลืองพลังงานมากกว่าการใช้พลังงานในโหมดสแตนด์บายเสียอีก หากระบบอัตโนมัติหยุดการเปิดไฟที่ไม่จำเป็นเพียง 30 นาทีต่อวัน คุณก็จะคุ้มทุนค่าใช้จ่ายในโหมดสแตนด์บายโดยไม่ต้องพยายามอะไรเลย.

ติดตั้งระบบปรับอากาศในพื้นที่ที่มีผู้คนสัญจรพลุกพล่าน ซึ่งระบบอัตโนมัติจะช่วยลดการสิ้นเปลืองได้มากที่สุด ผลตอบแทนสูงสุดมาจากการใช้ระบบอัตโนมัติในพื้นที่ที่การควบคุมด้วยมือทำให้เกิดการสิ้นเปลืองเป็นประจำ คุณสมบัติเหล่านี้ช่วยให้ครอบครัวที่มีงานยุ่งสามารถปรับแสงสว่างได้โดยอัตโนมัติโดยไม่ต้องคิดมาก ช่วยประหยัดพลังงานผ่านรูปแบบการใช้งานที่ชาญฉลาดขึ้น.

หลอดไฟอัจฉริยะก็กินไฟด้วยเช่นกัน

หลอดไฟอัจฉริยะก็ใช้พลังงานในโหมดสแตนด์บายเช่นกัน โดยทั่วไปจะใช้พลังงานประมาณ 0.5-1 วัตต์ต่อหลอดในโหมด "ปิด"“ การดำเนินงาน สวิตช์ไฟอัจฉริยะ หลอดไฟแบบธรรมดาจะรวมการใช้พลังงานในโหมดสแตนด์บายไว้ที่อุปกรณ์เดียว แทนที่จะกระจายไปยังหลอดไฟหลายดวง.

สวิตช์อัจฉริยะหนึ่งตัวที่ควบคุมหลอดไฟธรรมดา 4 ดวงจะใช้พลังงานรวม 1 วัตต์ ในขณะที่หลอดไฟอัจฉริยะ 4 ดวงจะใช้พลังงานรวมกัน 2-4 วัตต์ แม้ว่าจะปิดอยู่ก็ตาม ซึ่งจะทำให้ค่าใช้จ่ายในโหมดสแตนด์บายเพิ่มขึ้นเป็นสองหรือสามเท่า.

การตั้งค่าเครือข่ายมีความสำคัญ

สวิตช์อัจฉริยะทำงานได้ดีที่สุดบนเครือข่าย 2.4GHz ที่เสถียร สวิตช์หลายตัวข้ามย่านความถี่ 5GHz ไปโดยสิ้นเชิง ดังนั้นเราเตอร์แบบดูอัลแบนด์จึงจำเป็นต้องมีการตั้งค่าที่ถูกต้อง.

ใช้ประโยชน์จากเครือข่ายของคุณให้เต็มที่พร้อมลดการใช้พลังงาน:

• วางเราเตอร์ไว้ตรงกลางเพื่อเสริมความแรงของสัญญาณให้ทั่วทั้งพื้นที่
• ติดตั้งระบบ WiFi แบบ Mesh ในบ้านขนาดใหญ่เพื่อกำจัดจุดอับสัญญาณ
• ตั้งค่าเราเตอร์แบบดูอัลแบนด์ให้ผลักดันอุปกรณ์อัจฉริยะไปใช้คลื่นความถี่ 2.4GHz
• ลดความแออัดของเครือข่ายโดยจำกัดการใช้งานแบนด์วิดท์ที่มากเกินไปในช่วงเวลาที่มีผู้ใช้งานหนาแน่น
• อัปเดตเฟิร์มแวร์เราเตอร์เป็นประจำเพื่อประสิทธิภาพที่ดีขึ้น

WiFi ที่แรงและเสถียรช่วยลดการใช้พลังงานในโหมดสแตนด์บายให้เหลือน้อยที่สุด พร้อมทั้งเพิ่มความน่าเชื่อถือในการเชื่อมต่ออุปกรณ์ต่างๆ.

การติดตั้งสวิตช์อัจฉริยะ

สวิตช์อัจฉริยะจำเป็นต้องใช้ สายกลาง โดยทั่วไปแล้วบ้านเก่าๆ มักจะไม่ได้ติดตั้งระบบนี้ ทำให้การติดตั้งยุ่งยากขึ้นและต้นทุนเริ่มต้นสูงกว่าแค่ราคาสวิตช์.

โดยทั่วไปแล้ว การติดตั้งโดยช่างมืออาชีพจะใช้งบประมาณ $50-100 ต่อสวิตช์ ควรนำค่าใช้จ่ายเหล่านี้มาคำนวณรวมกับเงินลงทุนทั้งหมดเมื่อต้องการทราบว่าต้องใช้เวลานานแค่ไหนจึงจะคืนทุนจากการประหยัดพลังงาน.

การเลือกแบบจำลองที่มีคุณภาพ

เมื่อเลือกซื้อสวิตช์ ให้ตรวจสอบข้อมูลจำเพาะเกี่ยวกับกำลังไฟขณะสแตนด์บายที่ระบุไว้ในรายละเอียดผลิตภัณฑ์ มองหารุ่นที่ใช้พลังงานต่ำกว่า 1 วัตต์ขณะไม่ได้ใช้งาน เพื่อประสิทธิภาพที่ดีที่สุดตลอดอายุการใช้งาน.

สวิตช์อัจฉริยะ WiFi ของ IGOTO มีตัวเลือกหนึ่งที่ออกแบบมาเพื่อประสิทธิภาพสูงสุด YTW-3G รุ่นนี้สามารถรองรับโหลดได้สูงสุด 1000W ในขณะที่รักษาการใช้พลังงานในโหมดสแตนด์บายให้ต่ำ โดยทำงานได้ที่แรงดันไฟฟ้า 110V-240V พร้อมการรับรอง SAA และ PS สำหรับมาตรฐานสากลต่างๆ.

การได้รับคุณค่าอย่างเต็มที่

ใช้ประโยชน์สูงสุดจากสวิตช์อัจฉริยะโดยการใช้คุณสมบัติของมันอย่างแท้จริง แทนที่จะมองว่ามันเป็นเพียงสวิตช์ธรรมดาราคาแพง:

• โปรแกรมจัดตารางเวลาให้สอดคล้องกับรูปแบบชีวิตประจำวันและเวลานอนของคุณ
• เปิดใช้งานเซ็นเซอร์ตรวจจับการใช้งาน (หากมี) เพื่อตัดไฟโดยอัตโนมัติ
• สร้างฉากโดยใช้แสงไฟหลายดวงร่วมกันเพื่อสร้างบรรยากาศที่แตกต่างกัน
• ตั้งเวลาสำหรับไฟกลางแจ้งให้ติดตามตารางเวลาพระอาทิตย์ตก
• เชื่อมต่อกับอุปกรณ์สมาร์ทโฮมอื่นๆ เพื่อการควบคุมที่ประสานงานกัน

สวิตช์ที่ไม่ได้ใช้งานบ่อยจะสิ้นเปลืองพลังงานในโหมดสแตนด์บายโดยไม่ก่อให้เกิดประโยชน์ใดๆ ส่วนฟังก์ชันการทำงานอัตโนมัติจำเป็นต้องใช้งานเป็นประจำ ซึ่งนั่นก็คุ้มค่ากับพลังงานที่ดึงมาใช้อย่างต่อเนื่อง.

ผู้คนใช้งานสิ่งเหล่านี้ในชีวิตจริงอย่างไรบ้าง

ประโยชน์ของสวิตช์อัจฉริยะขึ้นอยู่กับวิธีการใช้งานในแต่ละวัน การติดตั้งสวิตช์ในห้องที่ใช้งานไม่บ่อยและไฟมักดับอยู่ตลอดเวลาจะให้ประโยชน์น้อยมาก แถมยังเปลืองพลังงานในโหมดสแตนด์บายอีกด้วย.

ผลตอบแทนที่ดีที่สุดมาจากการใช้ระบบอัตโนมัติในพื้นที่ที่การควบคุมด้วยมือทำให้เกิดของเสียเป็นประจำ ครอบครัวที่มีตารางเวลาไม่แน่นอนจะได้รับประโยชน์สูงสุดจากคุณสมบัติระบบอัตโนมัติที่ปรับตัวให้เข้ากับรูปแบบที่เปลี่ยนแปลงไป.

การสร้างสมดุลระหว่างต้นทุนและมูลค่า

ระบบไฟอัจฉริยะใช้พลังงานในโหมดสแตนด์บายเพียงเล็กน้อย ซึ่งสวิตช์แบบดั้งเดิมจะไม่ใช้พลังงานส่วนนี้เลย. สำหรับบ้านส่วนใหญ่ ค่าใช้จ่ายนี้จะอยู่ที่ประมาณ $5-15 ต่อปี สำหรับสวิตช์ทั้งหมดที่ติดตั้งไว้.

ประเด็นสำคัญไม่ได้อยู่ที่ว่าสวิตช์อัจฉริยะจะใช้ไฟฟ้ามากกว่าเล็กน้อยหรือไม่ แต่ขึ้นอยู่กับว่าคุณสมบัติการทำงานอัตโนมัติช่วยลดการสิ้นเปลืองพลังงานโดยรวมได้มากพอที่จะชดเชยการใช้พลังงานในโหมดสแตนด์บายหรือไม่.

หลายบ้านพบว่าคำตอบคือใช่ โดยเฉพาะเมื่อพิจารณาถึงประโยชน์ด้านความสะดวกสบาย.

เงินเล็กน้อยที่ใช้ไปกับพลังงานในโหมดสแตนด์บายสามารถซื้อฟังก์ชั่นควบคุมระยะไกล การตั้งเวลาอัตโนมัติ และการเชื่อมต่อกับผู้ช่วยเสียงได้ การแลกเปลี่ยนนี้จะคุ้มค่าหรือไม่นั้นขึ้นอยู่กับสิ่งที่คุณให้ความสำคัญและคุณค่าที่คุณมีต่อความสะดวกสบายเมื่อเทียบกับความแตกต่างของต้นทุน.

ผู้ผลิตสวิตช์และเต้ารับติดผนัง

ด้วยประสบการณ์กว่า 25 ปี เรานำเสนอสวิตช์และปลั๊กไฟติดผนังคุณภาพสูง คุ้มค่า ปลอดภัยต่อการใช้งาน พร้อมการรับประกัน 15 ปี มีบริการออกแบบ ODM/OEM เพื่อให้ตรงตามมาตรฐานสากล.

รับตัวอย่างฟรี

The post Does Smart Lighting Use More Electricity? Power Consumption Explained appeared first on IGOTO Electric.

อภิธานศัพท์ไฟฟ้า A ถึง Z เล่มนี้ให้คำจำกัดความศัพท์เทคนิค ศัพท์เชิงพาณิชย์ และศัพท์ความปลอดภัยสำหรับทีมจัดซื้อ ผู้จัดจำหน่าย และบุคลากรในอุตสาหกรรม ใช้อ้างอิงนี้เมื่อตรวจสอบแคตตาล็อกของซัพพลายเออร์ เขียนข้อกำหนด หรือฝึกอบรมพนักงานใหม่เกี่ยวกับหมวดหมู่ผลิตภัณฑ์

ก

แอมป์ (Ampere) หน่วยมาตรฐานสำหรับวัดกระแสไฟฟ้าในระบบหน่วยสากล ค่าพิกัดทั่วไป ได้แก่ 6A, 10A, 13A, 16A และ 20A ขึ้นอยู่กับมาตรฐานระดับภูมิภาคและโหลดที่ต้องการ

AFCI (Arc Fault Circuit Interrupter) อุปกรณ์ป้องกันที่ตรวจจับอาร์กไฟฟ้าอันตรายที่เบรกเกอร์ทั่วไปตรวจจับไม่ได้ กฎหมายอาคารกำหนดให้มี AFCI มากขึ้นในโครงการเชิงพาณิชย์และที่อยู่อาศัย เพื่อป้องกันเพลิงไหม้จากสายไฟที่ชำรุด

บี

กล่องด้านหลัง กล่องโลหะหรือพลาสติกติดตั้งภายในผนังเพื่อติดตั้งกลไกสวิตช์และเต้ารับ ความลึกมาตรฐานประกอบด้วย 25 มม. สำหรับสวิตช์พื้นฐาน 35 มม. สำหรับการใช้งานมาตรฐาน และ 47 มม. สำหรับโมดูลหรี่ไฟ เรียนรู้เพิ่มเติมเกี่ยวกับ การเลือกใช้กล่องไฟฟ้า สำหรับผนังโดยเฉพาะ

บัสบาร์ แถบโลหะที่จ่ายไฟไปยังวงจรหลายวงจรภายในตู้จ่ายไฟ บัสบาร์ทองแดงให้การนำไฟฟ้าที่เหนือกว่า ขณะที่อะลูมิเนียมช่วยลดต้นทุนวัสดุในการติดตั้งขนาดใหญ่

ซี

เครื่องหมาย CE เครื่องหมายรับรองมาตรฐานบังคับสำหรับผลิตภัณฑ์ที่จำหน่ายภายในเขตเศรษฐกิจยุโรป CE บ่งชี้ถึงการปฏิบัติตามมาตรฐานด้านสุขภาพ ความปลอดภัย และสิ่งแวดล้อมที่จำเป็นสำหรับการเข้าถึงตลาดยุโรป

เบรกเกอร์ อุปกรณ์นิรภัยอัตโนมัติจะตัดกระแสไฟฟ้าเมื่อตรวจพบการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร มีให้เลือกทั้งแบบขั้วเดี่ยว สองขั้ว และหลายขั้ว การเข้าใจความสำคัญของเบรกเกอร์วงจรเป็นสิ่งสำคัญอย่างยิ่งต่อความปลอดภัยของระบบ

ง

โมดูลหรี่แสง อุปกรณ์อิเล็กทรอนิกส์ที่ควบคุมความเข้มของแสงโดยการควบคุมการจ่ายพลังงาน ดิมเมอร์แบบดั้งเดิมทำงานกับหลอดไส้ ในขณะที่รุ่นเฉพาะทางสามารถทำงานกับหลอดไฟ LED และ CFL ได้โดยไม่เกิดการกระพริบ ดูวิธีการทำงานของสวิตช์ดิมเมอร์

เสาคู่ การกำหนดค่าสวิตช์จะควบคุมวงจรแยกสองวงจรพร้อมกัน โดยตัดการเชื่อมต่อทั้งไฟและสายกลาง เสาคู่ การออกแบบให้แยกอุปกรณ์กำลังสูงได้อย่างสมบูรณ์

สวิตช์ DP คำย่อของสวิตช์สองขั้ว สวิตช์ DP ปรากฏบ่อยครั้งในข้อมูลจำเพาะทางอุตสาหกรรมและมีราคาแพงกว่ารุ่นขั้วเดี่ยว

อี

พื้นดิน (Ground) การเชื่อมต่อแบบปลอดภัยจะจ่ายกระแสไฟฟ้าลัดวงจรลงกราวด์อย่างปลอดภัย ป้องกันแรงดันไฟฟ้าอันตรายบนตัวเครื่องโลหะ ระบุด้วยฉนวนสีเขียว/เหลือง อ่านข้อมูลเพิ่มเติมเกี่ยวกับการต่อสายดินเพื่อเพิ่มความปลอดภัย

EMC (ความเข้ากันได้ทางแม่เหล็กไฟฟ้า) ความสามารถของผลิตภัณฑ์ในการทำงานโดยไม่ก่อให้เกิดหรือได้รับผลกระทบจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า การทดสอบ EMC จะช่วยยืนยันการปฏิบัติตามข้อกำหนดก่อนที่ผลิตภัณฑ์จะเข้าสู่ตลาดเฉพาะ

เอฟ

แผงหน้าปัด ฝาครอบด้านหน้าที่มองเห็นได้ ปกปิดกลไกสวิตช์หรือเต้ารับ วัสดุที่ใช้ ได้แก่ พลาสติก โลหะ และแก้ว เรียนรู้วิธีการเลือกที่เหมาะสม สวิตช์ติดผนังแบบสำเร็จรูป สำหรับการตกแต่งของคุณ

ซ็อกเก็ตฟิวส์ เต้ารับไฟฟ้าพร้อมฟิวส์แบบเปลี่ยนได้เพื่อป้องกันกระแสเกิน เต้ารับไฟฟ้า UK 13A ใช้ฟิวส์ BS1362 ที่มีพิกัด 3A, 5A หรือ 13A ขึ้นอยู่กับข้อกำหนดของเครื่องใช้ไฟฟ้า

จี

แก๊ง. จำนวนสวิตช์หรือเต้ารับเดี่ยวที่ติดตั้งบนแผงหน้าปัดเดียว การกำหนดค่าทั่วไป ได้แก่ 1 แก๊ง, 2 แก๊ง, 3 แก๊ง และ 4 แก๊ง ทำความเข้าใจความแตกต่างระหว่าง Way และ Gang

GFCI (เครื่องตัดวงจรไฟฟ้ารั่วลงดิน) คำศัพท์ของสหรัฐอเมริกาสำหรับอุปกรณ์ตัดกระแสไฟตกค้าง จีเอฟซีไอ อุปกรณ์จะทำงานภายในไม่กี่มิลลิวินาทีเมื่อตรวจจับการรั่วไหลของกระแสไฟฟ้า ช่วยป้องกันไฟฟ้าช็อตในสถานที่เปียกชื้น

ระบบกริด แนวทางแบบโมดูลาร์ช่วยให้สามารถกำหนดค่าสวิตช์และซ็อกเก็ตแบบกำหนดเองได้ภายในกรอบมาตรฐาน ส่วนประกอบแต่ละชิ้นสามารถประกอบเข้ากับแผ่นกริดเพื่อการจัดวางระบบควบคุมที่ปรับแต่งได้สำหรับการติดตั้งเชิงพาณิชย์

ฉัน

ระดับการป้องกัน IP (Ingress Protection) รหัสสองหลักที่ระบุถึงการป้องกันวัตถุแข็งและของเหลว ตัวเลขแรก (0-6) หมายถึงการป้องกันอนุภาคของแข็ง ตัวเลขที่สอง (0-8) หมายถึงการป้องกันของเหลว

สวิตช์แยก สวิตช์ตัดวงจรที่มองเห็นได้สำหรับการบำรุงรักษาหรือการปิดระบบฉุกเฉิน ตัวแยกจะสร้างจุดตัดทางกายภาพที่มองเห็นได้ผ่านตำแหน่งสวิตช์หรือช่องมอง

ล.

ไฟ LED แสดงสถานะ ไดโอดเปล่งแสงแสดงสถานะการทำงานของสวิตช์หรือเต้ารับไฟฟ้าโดยใช้พลังงานน้อยที่สุด ไฟแสดงสถานะอาจสว่างขึ้นเมื่อวงจรมีไฟเข้าหรือปิดอยู่ ขึ้นอยู่กับการใช้งาน

อัตราการรับน้ำหนัก โหลดไฟฟ้าสูงสุดที่ส่วนประกอบสามารถรองรับได้อย่างปลอดภัย ค่าพิกัดจะระบุความจุแยกกันสำหรับโหลดแบบต้านทาน เหนี่ยวนำ และแบบเก็บประจุ เพื่อป้องกันความร้อนสูงเกินไปและความล้มเหลว

เอ็ม

ระบบโมดูลาร์ แนวทางการติดตั้งโดยใช้ส่วนประกอบที่ใช้แทนกันได้แบบมาตรฐาน การออกแบบแบบโมดูลาร์ เหมาะสำหรับอาคารพาณิชย์ที่การปรับปรุงผู้เช่าจำเป็นต้องมีการกำหนดค่าไฟฟ้าใหม่

สวิตช์ชั่วขณะ สวิตช์จะคงสถานะการสัมผัสไว้เฉพาะเมื่อกดเท่านั้น และจะกลับสู่ตำแหน่งเริ่มต้นโดยอัตโนมัติเมื่อปล่อย การใช้งานรวมถึงการควบคุมกริ่งประตูและสวิตช์แบบปุ่ม

พี

จาน. คำศัพท์อื่นสำหรับแผ่นปิดหน้าในข้อมูลจำเพาะของผลิตภัณฑ์ ขนาดของแผ่นปิดหน้าต้องตรงกับมาตรฐานการเดินสายไฟและขนาดกล่องด้านหลังของแต่ละภูมิภาค

สวิตซ์ปลั๊กไฟ ชุดอุปกรณ์รวมที่รวมเต้ารับไฟฟ้าเข้ากับสวิตช์ควบคุมในตัว สวิตช์ปลั๊กไฟช่วยให้ผู้ใช้สามารถควบคุมอุปกรณ์ที่เชื่อมต่อได้โดยไม่ต้องถอดปลั๊ก

เสา จำนวนวงจรแยกที่สวิตช์ตัวเดียวควบคุมได้พร้อมกัน สวิตช์แบบขั้วเดียวควบคุมวงจรเดียว สวิตช์แบบสองขั้วควบคุมสองวงจร

อาร์

RCD (อุปกรณ์ตัดไฟรั่ว) อุปกรณ์นิรภัยจะตรวจสอบความสมดุลของกระแสไฟฟ้าระหว่างสายไฟฟ้าที่มีไฟและสายกลาง RCD จะตัดการทำงานเมื่อเกิดความไม่สมดุลซึ่งบ่งชี้ถึงการรั่วไหล เพื่อป้องกันไฟฟ้าช็อต

RCBO (เครื่องตัดกระแสไฟฟ้ารั่วพร้อมกระแสเกิน) อุปกรณ์รวมที่ผสานการป้องกัน RCD เข้ากับการป้องกันกระแสเกินของเซอร์กิตเบรกเกอร์ RCBO ช่วยประหยัดพื้นที่ในหน่วยผู้บริโภค พร้อมให้การป้องกันที่ครอบคลุมทั้งจากไฟดูดและไฟเกิน

สวิตช์ดึงกลับ สวิตช์จะกลับสู่ตำแหน่งปิดโดยอัตโนมัติเมื่อปล่อย สวิตช์แบบดึงกลับจะเปิดใช้งานอุปกรณ์เฉพาะเมื่อกดเท่านั้น โดยทั่วไปจะใช้ร่วมกับโมดูลหรี่ไฟเพื่อปรับแสงหรือกริ่งประตู

การปรับปรุง วิธีการติดตั้งโดยใช้สายไฟและกล่องด้านหลังที่มีอยู่เดิมเพื่ออัปเกรด โซลูชันแบบปรับปรุงใหม่ช่วยลดความเสียหายของผนังและเวลาในการติดตั้งในโครงการปรับปรุงใหม่

ร็อคเกอร์ กลไกสวิตช์ทำงานโดยการเคลื่อนไหวโยก ร็อคเกอร์ ให้การทำงานแบบปิด-เปิด ใช้งานง่าย และยังคงเป็นประเภทสวิตช์สำหรับที่พักอาศัยที่ได้รับความนิยมมากที่สุด

สวิตช์หมุน สวิตช์ทำงานโดยการหมุนปุ่ม ซึ่งโดยทั่วไปใช้สำหรับควบคุมหรี่แสง การหมุนตามเข็มนาฬิกาจะเพิ่มความเข้มของแสง ดังที่เห็นใน ตัวควบคุมความเร็วพัดลม หน่วย

ส

การรับรองจาก SAA ผลิตภัณฑ์ไฟฟ้าในตลาดออสเตรเลียต้องได้รับการรับรองมาตรฐานจากออสเตรเลีย สวิตช์ซีรีส์ IGOTO ของออสเตรเลียมีเครื่องหมาย SAA ซึ่งบ่งชี้ถึงความสอดคล้อง

AS315 พาวเวอร์พอยต์คู่

มาตรฐาน: ได้รับการรับรองจาก SAA (ออสเตรเลีย/นิวซีแลนด์)
การกำหนดค่า: เต้ารับสวิตช์แนวนอน 2 แก๊ง
คะแนน: 10A, 250V AC
วัสดุ: พีซีทนไฟเกรดสูง

ดูผลิตภัณฑ์ SAA

เสาเดี่ยว สวิตช์ควบคุมวงจรเดียวพร้อมฟังก์ชันเปิด/ปิดพื้นฐาน สวิตช์แบบขั้วเดียวเป็นรูปแบบการใช้งานทั่วไปสำหรับที่อยู่อาศัย และมีราคาถูกกว่าแบบหลายขั้ว

สมาร์ทสวิตช์ สวิตช์ที่เชื่อมต่อกับเครือข่ายช่วยให้สามารถควบคุมระยะไกล กำหนดเวลา และทำงานอัตโนมัติได้ สวิตช์อัจฉริยะ หน่วยต่างๆ จะบูรณาการกับระบบอาคารผ่านโปรโตคอล Wi-Fi, Zigbee หรือ Z-Wave

ที

เทอร์มินัล. จุดเชื่อมต่อที่สายไฟเชื่อมต่อกับอุปกรณ์ผ่านกลไกสกรู พุชฟิต หรือสปริง ขั้วต่อสกรูให้การเชื่อมต่อทางกลไกที่ปลอดภัยสำหรับการติดตั้งแบบถาวร

การรับรองมาตรฐาน มอก. การรับรองมาตรฐานผลิตภัณฑ์อุตสาหกรรม (มอก.) ถือเป็นข้อบังคับสำหรับผลิตภัณฑ์ไฟฟ้าในประเทศไทย ผลิตภัณฑ์ต้องได้รับการรับรองจากสำนักงานมาตรฐานผลิตภัณฑ์อุตสาหกรรม (สมอ.) จึงจะสามารถจัดจำหน่ายในประเทศไทยได้อย่างถูกกฎหมาย

คุณ

ซ็อกเก็ต USB ซ็อกเก็ตที่รวมพอร์ตชาร์จ USB เข้ากับเต้ารับไฟฟ้าแบบดั้งเดิม ช่องเสียบ USB รองรับการชาร์จอุปกรณ์โดยตรง ในขณะที่ USB-C รองรับโปรโตคอลการชาร์จเร็วสมัยใหม่

FS315-A+C พร้อมชาร์จเร็วผ่าน USB

พอร์ต: USB + Type-C (เอาต์พุต 5V 2A)
คะแนน: 10A 250V AC
คุณสมบัติ: การชาร์จเร็วอัจฉริยะและการป้องกันไฟเกิน
ออกแบบ: รูปทรงเพรียวบางทันสมัยสำหรับบ้านและสำนักงาน

ดูผลิตภัณฑ์ USB

วี

โวลต์ (Voltage) หน่วยวัดความต่างศักย์ไฟฟ้าที่ขับเคลื่อนกระแสไฟฟ้าในวงจร อเมริกาเหนือใช้ระบบ 110-120 โวลต์ ขณะที่ภูมิภาคอื่นๆ ส่วนใหญ่ใช้ระบบ 220-240 โวลต์

ว.

วัตต์ (กำลังไฟฟ้า) หน่วยวัดกำลังไฟฟ้า คำนวณโดยการคูณแรงดันไฟฟ้าด้วยกระแสไฟฟ้า พิกัดสวิตช์และเต้ารับระบุกำลังไฟฟ้าสูงสุดที่ปลอดภัยเพื่อป้องกันความร้อนสูงเกินไป

ทาง. จำนวนตำแหน่งที่แตกต่างกันที่สามารถควบคุมวงจรไฟเดียวได้ การสลับสองทางช่วยให้สามารถควบคุมได้จากสองตำแหน่ง เช่น บันไดด้านบนและด้านล่าง

ทนทานต่อสภาพอากาศ ส่วนประกอบที่ออกแบบมาสำหรับการใช้งานกลางแจ้ง โดยทั่วไปมีระดับการป้องกัน IP54 หรือสูงกว่า กล่องกันน้ำใช้ปะเก็นและช่องปิดผนึกเพื่อป้องกันความชื้นเข้า

สิ่งสำคัญที่ต้องจดจำ

นี้ คำศัพท์ไฟฟ้า A ถึง Z ครอบคลุมคำศัพท์ที่จำเป็นสำหรับการจัดซื้อแบบ B2B:

• ค่าแอมป์จะกำหนดการเลือกส่วนประกอบที่เหมาะสมสำหรับโหลดเฉพาะ
• สวิตช์สองขั้วให้การแยกวงจรที่สมบูรณ์สำหรับการใช้งานที่สำคัญด้านความปลอดภัย
• อุปกรณ์ RCD และ RCBO ป้องกันไฟฟ้าช็อตในสถานที่เปียกชื้น
• กลไกสวิตช์แบบดึงกลับเหมาะสำหรับการใช้งานควบคุมชั่วขณะ
• สวิตช์โยกยังคงเป็นประเภทสวิตช์ที่คุ้มต้นทุนที่สุดสำหรับการใช้งานมาตรฐาน
• หน่วยสวิตช์ปลั๊กไฟรวมฟังก์ชันเต้ารับและการควบคุม
• การรับรองระดับภูมิภาค (SAA, CE, TISI) เป็นสิ่งจำเป็นสำหรับการจำหน่ายตามกฎหมาย

ส่วนประกอบที่ได้รับการรับรองแหล่งที่มา

IGOTO Electric ผลิตสวิตช์และเต้ารับไฟฟ้าที่ได้มาตรฐานสากล ได้แก่ SAA สำหรับออสเตรเลีย CE สำหรับยุโรป และ TISI สำหรับประเทศไทย ผลิตภัณฑ์ของเราประกอบด้วยสวิตช์โยก สวิตช์แบบสองขั้ว อุปกรณ์ RCD และ RCBO และกลไกสวิตช์แบบดึงกลับ

ด้วยประสบการณ์การผลิตกว่า 26 ปี ภายใต้กระบวนการมาตรฐาน ISO 9001, ISO 14001 และ ISO 45001 เราจึงมอบความน่าเชื่อถือในระดับมาตรฐาน ดูแคตตาล็อกผลิตภัณฑ์ของเราหรือสอบถามราคาตัวแทนจำหน่าย

The post Confused by Switch & Socket Terms? Here’s the A-Z B2B Glossary appeared first on IGOTO Electric.

ที่ รหัสไฟฟ้าเชิงพาณิชย์ ในการใช้งานส่วนใหญ่ ต้องใช้สวิตช์ที่ความสูง 42 ถึง 48 นิ้ว และเต้ารับที่ความสูง 18 นิ้วเหนือพื้นสำเร็จรูป ความสูงและตำแหน่งของเต้ารับสวิตช์เชิงพาณิชย์ในอาคารสำนักงานเป็นไปตามมาตรฐานการเข้าถึงสำหรับเต้ารับ ซึ่งกำหนดความสูงสูงสุดไว้ที่ 48 นิ้วสำหรับทางเข้าที่ไม่มีสิ่งกีดขวาง และ 44 นิ้วสำหรับทางเข้าด้านข้าง.

กฎหมายไฟฟ้าเชิงพาณิชย์กำหนดอะไรบ้าง?

กฎหมายไฟฟ้าเชิงพาณิชย์กำหนดมาตรฐานขั้นต่ำสำหรับ การติดตั้งระบบไฟฟ้า ในอาคารที่ไม่ใช่ที่อยู่อาศัย มาตรา 210 ของ NEC กำกับดูแลวงจรสาขาและข้อกำหนดของเต้ารับ IBC กำหนดข้อกำหนดเฉพาะสำหรับผู้ใช้งานซึ่งมีอิทธิพลต่อการออกแบบระบบไฟฟ้า.

ข้อกำหนดของมูลนิธิ NEC

การติดตั้งเชิงพาณิชย์จำเป็นต้องมีวงจรเฉพาะสำหรับอุปกรณ์เฉพาะประเภท เต้ารับไฟฟ้าทั่วไปทำงานบนวงจรแยกต่างหากจากระบบไฟส่องสว่าง ระบบ HVAC ลิฟต์ และไฟฉุกเฉิน ล้วนแต่ต้องการวงจรแยกที่มีการป้องกันกระแสเกินอย่างเหมาะสม.

การโหลดวงจรใช้การคำนวณที่แตกต่างจากโครงการที่อยู่อาศัย NEC กำหนด 1 โวลต์-แอมแปร์ต่อตารางฟุตสำหรับไฟส่องสว่างทั่วไป ข้อกำหนดเชิงพาณิชย์ส่วนใหญ่ใช้ 2 ถึง 3 โวลต์-แอมแปร์ต่อตารางฟุตสำหรับโหลดอุปกรณ์.

มาตรฐานการครอบครอง IBC

การใช้งานอาคารที่แตกต่างกันมีความต้องการไฟฟ้าที่แตกต่างกัน พื้นที่ประกอบการจำเป็นต้องใช้ไฟส่องสว่างฉุกเฉิน พื้นที่ธุรกิจต้องการระดับแสงสว่างขั้นต่ำ พื้นที่พาณิชย์ต้องการวงจรไฟส่องสว่างสำหรับจัดแสดงสินค้าแบบยืดหยุ่น ขณะที่สถานศึกษาต้องการเต้ารับไฟฟ้าที่ป้องกันการงัดแงะ.

ความสูงของปลั๊กสวิตช์เชิงพาณิชย์เป็นไปตามมาตรฐาน ADA อย่างไร

ADA กำหนดความสูงสูงสุดสำหรับชิ้นส่วนที่ใช้งานได้ภายในอาคารพาณิชย์ การวัดเหล่านี้ช่วยให้มั่นใจได้ว่าผู้อยู่อาศัยทุกคนสามารถใช้ระบบควบคุมไฟฟ้าได้โดยไม่คำนึงถึงความสามารถในการเคลื่อนที่.

ข้อกำหนดความสูงของสวิตช์

แสงสว่าง สวิตช์ ติดตั้งที่ความสูง 42 ถึง 48 นิ้วเหนือพื้นสำเร็จรูปในพื้นที่เชิงพาณิชย์ รุ่นนี้รองรับผู้ใช้รถเข็นและผู้ใหญ่ที่ยืน ข้อกำหนดการเข้าถึงเต้ารับอนุญาตให้มีความสูงสูงสุด 48 นิ้ว เพื่อการเข้าถึงโดยไม่มีสิ่งกีดขวาง.

การติดตั้งทางเข้าด้านข้างจะลดความสูงสูงสุดลงเหลือ 44 นิ้ว ซึ่งจะช่วยให้มีระยะห่างจากที่วางเท้าของรถเข็นเมื่อเข้าจากด้านข้าง.

FS302 สวิตช์โยกขนาดใหญ่

การเข้าถึง: การออกแบบโยกขนาดใหญ่เพื่อการใช้งานที่ง่ายดาย
คะแนน: 10A/16A, 250V
วัสดุ: พีซีที่ทนทานสำหรับพื้นที่เชิงพาณิชย์ที่มีการใช้งานสูง
การปฏิบัติตาม: เหมาะสำหรับการติดตั้งที่สอดคล้องกับ ADA

ดูสวิตช์เชิงพาณิชย์

มาตรฐานการติดตั้งเต้ารับ

เต้ารับอเนกประสงค์ติดตั้งไว้สูงจากพื้น 18 นิ้วตามมาตรฐาน ตามมาตรฐานการเข้าถึงเต้ารับ อนุญาตให้ติดตั้งได้ระหว่าง 15 ถึง 48 นิ้ว ความสูง 18 นิ้วช่วยป้องกันการก้มตัวมากเกินไป แต่ยังคงรักษาการเข้าถึงได้.

เต้ารับแบบตั้งโต๊ะในห้องพักผ่อนจะติดตั้งสูงจากพื้น 42 ถึง 48 นิ้ว โดยวัดจากแนวกึ่งกลางของเต้ารับ เต้ารับแบบตั้งพื้นเหมาะสำหรับพื้นที่ที่เข้าถึงผนังได้ยาก เช่น ห้องประชุมที่มีโต๊ะกลาง กลุ่มเวิร์กสเตชันสำนักงานแบบเปิดโล่ง และพื้นที่จัดแสดงสินค้าขายปลีก.

กล่องวางพื้นต้องมีฝาปิดแบบฝังเรียบเพื่อรองรับน้ำหนักที่พื้นและต้องหลีกเลี่ยงอันตรายจากการสะดุดล้ม.

อะไรเป็นตัวกำหนดการจัดวางในอาคารสำนักงาน?

การจัดวางในอาคารสำนักงานช่วยสร้างสมดุลระหว่างการปฏิบัติตามกฎระเบียบและการใช้งานในสถานที่ทำงาน รูปแบบสำนักงานแบบเปิดต้องใช้แนวทางที่แตกต่างจากสำนักงานแบบปิดแบบดั้งเดิม.

ข้อกำหนดของ Open Office

สภาพแวดล้อมสำนักงานแบบเปิดโล่งจำเป็นต้องมีเต้ารับไฟฟ้าทุกๆ 12 ฟุตตามแนวผนังโดยรอบ กล่องแบบตั้งพื้นจะเสริมเต้ารับไฟฟ้าที่ผนังตามกลุ่มสถานีงาน วิธีนี้ช่วยป้องกันไม่ให้สายพ่วงต่อข้ามเส้นทางที่เข้าถึงได้.

พื้นยกสูงช่วยให้สามารถเปลี่ยนตำแหน่งเต้ารับได้เมื่อมีการเปลี่ยนแปลงผังสถานีทำงาน เสาไฟฟ้าเหนือศีรษะเป็นอีกหนึ่งทางเลือกที่ยืดหยุ่นสำหรับพื้นที่เปิดโล่ง.

มาตรฐานสำนักงานส่วนตัว

สำนักงานส่วนตัวต้องมีเต้ารับไฟฟ้าแบบดูเพล็กซ์อย่างน้อยสองจุดบนผนังแยกกัน วงจรหนึ่งรองรับอุปกรณ์สำนักงานทั่วไป ในขณะที่วงจรที่สองรองรับคอมพิวเตอร์และ พลังเครือข่าย. ระบบ UPS มักเชื่อมต่อกับวงจรเฉพาะ สำนักงานที่มีพื้นที่มากกว่า 150 ตารางฟุตจะได้รับประโยชน์จากระบบสวิตชิ่งแบบสองทาง.

การจัดวางสวิตช์ใกล้กับทางเข้าประตูเป็นไปตามหลักการออกแบบสากล เซ็นเซอร์ตรวจจับผู้ครอบครองสามารถใช้แทนสวิตช์แบบแมนนวลได้ในการใช้งานที่เหมาะสม.

รหัสห้องพักและห้องครัวขนาดเล็ก

ห้องพักผ่อนเชิงพาณิชย์ต้องการ การป้องกัน GFCI สำหรับภาชนะทั้งหมดภายในระยะ 6 ฟุตจากอ่างล้างจาน ภาชนะสำหรับวางบนเคาน์เตอร์ควรติดตั้งทุกๆ 4 ฟุตตามระยะห่างระหว่างเคาน์เตอร์ ไม่ควรวางภาชนะห่างจากภาชนะเกิน 24 นิ้ว.

วงจรเฉพาะสำหรับใช้กับเครื่องใช้ไฟฟ้าหลักๆ:

• ตู้เย็น: วงจรเฉพาะ 20 แอมป์
• ไมโครเวฟ: วงจรเฉพาะ 20 แอมป์
• เครื่องล้างจาน: วงจรเฉพาะตามข้อกำหนดของผู้ผลิต
• เครื่องชงกาแฟ: สามารถแชร์วงจรเคาน์เตอร์ได้

ข้อกำหนดเหล่านี้ป้องกันการใช้สายต่อขยายและวงจรที่รับไฟเกิน.

พื้นที่ขายปลีกจัดการกับการจัดวางระบบไฟฟ้าอย่างไร?

สภาพแวดล้อมการขายปลีกต้องมีระบบไฟฟ้าที่ยืดหยุ่นซึ่งปรับให้เข้ากับการจัดแสดงสินค้าและรูปแบบตามฤดูกาลที่เปลี่ยนแปลงไป.

มาตรฐานพื้นที่ขาย

พื้นที่ขายปลีกต้องมีเต้ารับไฟฟ้าห่างกันไม่เกิน 12 ฟุตตามแนวผนังโดยรอบ พื้นที่จัดแสดงสินค้าต้องมีเต้ารับไฟฟ้าเพิ่มเติมทุกๆ 12 ฟุต โดยใช้วงจรไฟฟ้าแยกต่างหากจากระบบไฟทั่วไป.

ระบบไฟส่องรางและไฟส่องจอแสดงผลใช้วงจรเฉพาะ สวิตช์ต่างๆ จะอยู่ในพื้นที่หลังร้าน หรือใช้ระบบควบคุมแบบใช้กุญแจเพื่อป้องกันการงัดแงะจากลูกค้า.

ข้อกำหนดจุดขาย

แต่ละจุดชำระเงินต้องมีเต้ารับอย่างน้อยสี่จุดในวงจรแยกกันสองวงจร วงจรเฉพาะเหล่านี้ช่วยป้องกันการหยุดชะงักของการทำธุรกรรมเมื่ออุปกรณ์อื่นทำงาน พื้นที่ห่อเงินสดต้องเปิดไฟส่องสว่างแยกต่างหากจากไฟส่องสว่างบนพื้นที่ขาย.

ระบบ POS สมัยใหม่ประกอบด้วยเครื่องชำระเงิน เครื่องพิมพ์ใบเสร็จ เครื่องสแกนบาร์โค้ด จอแสดงผลสำหรับลูกค้า และลิ้นชักเก็บเงินอิเล็กทรอนิกส์ วางแผนวงจรไฟฟ้าขนาด 20 แอมป์สำหรับแต่ละจุดขาย เพื่อรองรับความหลากหลายของอุปกรณ์.

FS315-A+C สำหรับระบบ POS

การชาร์จเร็ว: USB และ Type-C แบบบูรณาการ (5V 2A)
แอปพลิเคชัน: เหมาะอย่างยิ่งสำหรับการจ่ายไฟให้กับแท็บเล็ตและเครื่องสแกน POS
ความปลอดภัย: การป้องกันไฟเกินสำหรับการใช้งานเชิงพาณิชย์
ประสิทธิภาพ: ปลดปล่อยซ็อกเก็ตโดยการกำจัดอะแดปเตอร์ขนาดใหญ่

ดูโซลูชัน POS Power

ข้อควรพิจารณาเกี่ยวกับห้องลอง

ระบบไฟส่องสว่างในห้องลองเสื้อผ้าใช้เซ็นเซอร์ตรวจจับคนหรือสวิตช์เปิดปิดแบบแมนนวลภายนอกห้อง สวิตช์ภายในห้องมักก่อให้เกิดปัญหาเรื่องความเป็นส่วนตัว เต้ารับไฟฟ้าใช้สำหรับทำความสะอาดอุปกรณ์และงานแสดงสินค้าตามฤดูกาล.

สถานที่ชุมนุมสาธารณะมีข้อกำหนดอะไรบ้าง?

สถานที่ประชุมต่างๆ รวมถึงล็อบบี้ หอประชุม และห้องประชุม จะต้องปฏิบัติตามกฎไฟฟ้าที่เฉพาะเจาะจงสำหรับผู้ใช้บริการ.

บริเวณล็อบบี้และแผนกต้อนรับ

ล็อบบี้อาคารต้องมีเต้ารับไฟฟ้าทุกๆ 12 ฟุตตามแนวผนัง มีเต้ารับไฟฟ้าเพิ่มเติมสำหรับโต๊ะต้อนรับและพื้นที่นั่งเล่น ไฟฉุกเฉินและป้ายทางออกฉุกเฉินทำงานบนวงจรแยกพร้อมแบตเตอรี่สำรอง ระบบเหล่านี้ทำงานร่วมกับระบบควบคุมสัญญาณเตือนไฟไหม้.

ห้องประชุมและสัมมนา

ห้องประชุมต้องใช้ไฟฟ้าที่โต๊ะผ่านกล่องไฟฟ้าที่พื้นหรือเสาไฟฟ้าที่จ่ายไฟจากเพดาน ควรวางแผนให้มีเต้ารับไฟฟ้าแบบดูเพล็กซ์อย่างน้อยสองจุดต่อโต๊ะหนึ่งตำแหน่ง แยกวงจร AV ออกจากแหล่งจ่ายไฟทั่วไปเพื่อป้องกันการรบกวน.

การควบคุมแสงสว่างใช้การสลับหรือหรี่แสงหลายระดับ แสงสว่างบริเวณนำเสนองานใช้ตัวหรี่แสง แสงสว่างภายในห้องทั่วไปใช้ระบบควบคุมหลายระดับ แสงสว่างรอบนอกและแสงสว่างทางออกฉุกเฉินทำงานบนวงจรแยกกัน.

สถานีควบคุมตั้งอยู่ใกล้ทางเข้าหลักที่ความสูงที่เป็นไปตามมาตรฐาน ADA.

ทางเดินและทางออก

ทางเดินออกต้องมีเต้ารับไฟฟ้าห่างกันไม่เกิน 50 ฟุต เต้ารับเหล่านี้ใช้สำหรับอุปกรณ์บำรุงรักษาและทำความสะอาด มีการใช้กลไกป้องกันการงัดแงะในสถานบริการที่ให้บริการเด็กหรือกลุ่มเปราะบาง.

ไฟทางออกฉุกเฉินทำงานแยกจากวงจรไฟทั่วไป สวิตช์ควบคุมไฟทางออกฉุกเฉินต้องมีฝาครอบป้องกันเพื่อป้องกันการปิดระบบโดยไม่ได้ตั้งใจ.

จุดปฏิบัติตามรหัสที่สำคัญมีอะไรบ้าง?

โครงการเชิงพาณิชย์จะต้องตอบสนองข้อกำหนดโค้ดหลายประการพร้อมกัน.

การบูรณาการการเข้าถึง

รหัสการเข้าถึงสำหรับเต้ารับไฟฟ้ามีผลใช้บังคับทั่วทั้งอาคารพาณิชย์:

• ความสูงสูงสุด 48 นิ้ว เพื่อการเข้าถึงแบบไม่มีสิ่งกีดขวาง
• ความสูงสูงสุด 44 นิ้วสำหรับการเข้าด้านข้าง
• ความสูงขั้นต่ำ 15 นิ้วสำหรับเต้ารับติดผนัง
• จำเป็นต้องมีพื้นที่ว่างสำหรับระบบควบคุมการทำงานทั้งหมด

มีข้อยกเว้นสำหรับภาชนะบริการที่ไม่ได้มีไว้สำหรับการใช้งานโดยผู้ใช้ทั่วไป.

การคำนวณโหลดและความหลากหลาย

โครงการเชิงพาณิชย์จำเป็นต้องมีการคำนวณโหลดอย่างละเอียด ระบบแสงสว่างทั่วไปใช้โวลต์-แอมแปร์ต่อตารางฟุตตามประเภทการใช้งาน โหลดของเต้ารับไฟฟ้าจะถูกเพิ่มตามพื้นที่และข้อกำหนดของอุปกรณ์.

ปัจจัยความต้องการช่วยลดขนาดบริการ เนื่องจากโหลดทั้งหมดไม่ได้ทำงานพร้อมกัน NEC จัดทำตารางปัจจัยความต้องการสำหรับการใช้งานเชิงพาณิชย์ต่างๆ.

ระบบฉุกเฉินและทางออกฉุกเฉิน

ระบบฉุกเฉินทำงานบนวงจรเฉพาะที่มีไฟฟ้าสำรอง ป้ายทางออกเชื่อมต่อกับแบตเตอรี่สำรองหรือเครื่องกำเนิดไฟฟ้า ไฟส่องสว่างทางเดินหนีไฟทำงานแยกจากไฟทั่วไป ระบบสัญญาณเตือนไฟไหม้ทำงานร่วมกับวงจรฉุกเฉิน.

สิ่งสำคัญที่ต้องจดจำ

การปฏิบัติตามกฎหมายไฟฟ้าเชิงพาณิชย์ต้องให้ความสำคัญกับมาตรฐานหลายประการ:

• ความสูงของเต้ารับสวิตช์เชิงพาณิชย์เป็นไปตามมาตรฐาน ADA โดยมีสวิตช์อยู่ที่ 42-48 นิ้ว และเต้ารับที่ 18 นิ้วตามมาตรฐาน
• รหัสการเข้าถึงสำหรับเต้ารับกำหนดความสูงสูงสุดไว้ที่ 48 นิ้ว โดยทางเข้าด้านข้างอยู่ที่ 44 นิ้ว
• การวางตำแหน่งในอาคารสำนักงานต้องมีเต้ารับทุก ๆ 12 ฟุตพร้อมกล่องพื้นเพื่อความยืดหยุ่นของพื้นที่ทำงาน
• พื้นที่ขายปลีกต้องมีวงจรแยกสำหรับไฟแสดงสินค้าและวงจร POS เฉพาะ
• พื้นที่ประกอบรวมระบบไฟฉุกเฉินเข้ากับระบบแจ้งเตือนเหตุเพลิงไหม้บนวงจรป้องกัน
• การคำนวณโหลดใช้โวลต์แอมแปร์ต่อตารางฟุตพร้อมปัจจัยความต้องการ
• โครงการเชิงพาณิชย์ทั้งหมดประสานการวางระบบไฟฟ้ากับเส้นทางการเข้าถึง

ระบุส่วนประกอบเชิงพาณิชย์ที่ได้รับการรับรอง

โครงการเชิงพาณิชย์ต้องมีส่วนประกอบที่ได้รับการรับรองสำหรับการใช้งานเชิงพาณิชย์ IGOTO Electric ผลิตสวิตช์และเต้ารับที่ตรงตามมาตรฐานเชิงพาณิชย์สากล รวมถึงการรับรอง SAA สำหรับออสเตรเลีย เครื่องหมาย CE สำหรับยุโรป และการปฏิบัติตาม TISI สำหรับประเทศไทย.

โซลูชันไฟฟ้าระดับเชิงพาณิชย์ของเราผลิตภายใต้กระบวนการที่ได้รับการรับรองมาตรฐาน ISO9001, ISO14001 และ ISO45001 ด้วยประสบการณ์ 26 ปี และคำสั่งซื้อขั้นต่ำ 1,000 หน่วย รองรับโครงการเชิงพาณิชย์ขนาดใหญ่ เราจึงมอบความน่าเชื่อถือระดับมาตรฐาน.

ขอใบเสนอราคาโครงการเชิงพาณิชย์เพื่อหารือเกี่ยวกับความต้องการของอาคารของคุณ.

The post Commercial Building Codes: Optimal Height and Placement for Switches and Sockets appeared first on IGOTO Electric.

ความสูงมาตรฐานของสวิตช์ติดผนังคือเท่าไร?

ที่ ความสูงสำหรับสวิตช์ติดผนัง แตกต่างกันไปตามประเภทห้อง แต่มาตรฐานที่พักอาศัยจะปฏิบัติตามรูปแบบเดียวกันตามกฎหมายอาคาร

พื้นที่อยู่อาศัย

ที่อยู่อาศัยทั่วไป สวิตช์ติดผนัง ติดตั้งที่ความสูง 1.4 เมตรเหนือพื้นดิน ความสูงนี้เหมาะสำหรับผู้ใช้งานส่วนใหญ่โดยไม่ต้องเอื้อมหรือก้มตัวมากเกินไป

เต้ารับแบบซ่อนมาตรฐานจะติดตั้งต่ำกว่าพื้นประมาณ 0.3 ถึง 0.4 เมตร ส่วนเต้ารับแบบติดพื้นต้องติดตั้งให้ห่างจากพื้นประมาณ 1.3 ถึง 1.5 เมตร

สวิตช์ดึงสำหรับโคมไฟเพดานต้องมีความสูงในการติดตั้ง 2 เมตร ในโรงเรียนอนุบาล ห้ามติดตั้งเต้ารับไฟฟ้าที่สูงเกิน 1.8 เมตรบนโต๊ะ

เชิงพาณิชย์และกลางแจ้งสูง

สภาพแวดล้อมทางการค้าต้องพิจารณาเรื่องความสูงที่แตกต่างกัน:

• โคมไฟระย้าในร่ม: ขั้นต่ำ 2.5 เมตร (ลดเหลือ 2.2 เมตรได้ภายใต้เงื่อนไขบางประการ)
• โคมไฟภายนอกอาคาร : ขั้นต่ำ 3 เมตร
• โคมไฟติดผนังภายนอก: ขั้นต่ำ 2.5 เมตร

ความสูงเหล่านี้คำนึงถึงการกวาดล้าง การเข้าถึงเพื่อการบำรุงรักษา และการป้องกันสภาพอากาศ

ความสูงในการติดตั้งที่ปลอดภัยเปลี่ยนแปลงไปตามห้องอย่างไร?

ห้องพักแต่ละห้องมีข้อกำหนดเฉพาะตามความชื้นและกฎความปลอดภัยของปลั๊กไฟ

ความต้องการของห้องครัว

ติดตั้งเต้ารับไฟฟ้าบนเคาน์เตอร์ให้สูงจากพื้นทำงาน 60 เซนติเมตร เพื่อป้องกันน้ำกระเซ็นและยังคงเข้าถึงได้ง่าย ควรเว้นระยะห่างอย่างน้อย 60 เซนติเมตรจากทั้งอ่างล้างจานและเตา

เต้ารับไฟฟ้าส่วนล่างสำหรับเครื่องใช้ไฟฟ้าทั่วไปจะมีความสูงมาตรฐาน 0.3 ถึง 0.4 เมตร เครื่องใช้ไฟฟ้ากำลังสูง เช่น ตู้เย็น จะได้รับประโยชน์จากวงจรเฉพาะที่มีเต้ารับไฟฟ้าแบบต่อสายดิน

CS315 พาวเวอร์พอยต์คู่

พิมพ์: เต้ารับคู่แนวนอนมาตรฐาน 10A
วัสดุ: โพลีคาร์บอเนตทนแรงกระแทกสูง (PC)
ความน่าเชื่อถือ: กลไกที่แข็งแกร่งสำหรับเครื่องใช้ในครัว
การติดตั้ง: ติดตั้งง่ายสำหรับโครงการที่อยู่อาศัย

ดูซีรี่ส์ CS

มาตรฐานความปลอดภัยในห้องน้ำ

วางเต้ารับไฟฟ้าให้สูงจากพื้นอย่างน้อย 90 เซนติเมตร เว้นระยะห่างระหว่างเต้ารับไฟฟ้ากับแหล่งน้ำ เช่น อ่างล้างหน้าหรือฝักบัวอย่างน้อย 30 เซนติเมตร เฉพาะเต้ารับไฟฟ้าที่ได้รับการรับรองมาตรฐาน IP44 หรือสูงกว่าเท่านั้น เต้ารับกันน้ำ ตอบสนองมาตรฐานการป้องกันที่นี่

สวิตช์ทำงานได้ดีที่สุดเมื่ออยู่ใกล้ประตู นอกบริเวณที่น้ำกระเซ็นหลัก ควรพิจารณาใช้อุปกรณ์ป้องกันไฟรั่ว (RCD) เพื่อความปลอดภัยยิ่งขึ้น

การติดตั้งภายนอกและระเบียง

ติดตั้งเต้ารับไฟฟ้าภายนอกอาคารให้สูงจากพื้น 120 เซนติเมตร เพื่อป้องกันฝนและความชื้น ควรใช้เต้ารับไฟฟ้ามาตรฐาน IP54 หรือ IP65 พร้อมฝาครอบป้องกันสำหรับการใช้งานภายนอกอาคารทุกประเภท

สวิตช์ควรสูง 1.1 ถึง 1.2 เมตร และอยู่ในตำแหน่งที่หลีกเลี่ยงการสัมผัสกับสภาพอากาศโดยตรง

WD567 ซ็อกเก็ตกันน้ำ

ระดับการป้องกัน IP: ได้รับการรับรองมาตรฐาน IP66 (ป้องกันฝุ่นและน้ำ)
แอปพลิเคชัน: เหมาะสำหรับสวน ระเบียง และลานบ้าน
ความปลอดภัย: ฝาปิดล็อคแบบปลอดภัยช่วยป้องกันความชื้นเข้า
ความทนทาน: วัสดุที่ทนต่อรังสียูวีเพื่อการใช้งานกลางแจ้งในระยะยาว

ดูโซลูชั่นกลางแจ้ง

ขั้นตอนความปลอดภัยที่สำคัญก่อนการติดตั้งมีอะไรบ้าง?

หลักการทั่วไปในการติดตั้งเต้ารับสวิตช์เริ่มต้นด้วยการเตรียมการอย่างละเอียดและการตรวจสอบความปลอดภัย

โปรโตคอลการปิดเครื่อง

ปิดเบรกเกอร์หลักก่อนสตาร์ท ใช้เครื่องทดสอบแรงดันไฟฟ้าแบบไม่สัมผัสเพื่อยืนยันว่าไม่มีกระแสไฟฟ้าไหลผ่าน อย่าเชื่อสมมติฐานเกี่ยวกับสถานะพลังงาน

ตรวจสอบว่าพื้นและพื้นผิวทำงานแห้งสนิท ความชื้นเพิ่มความเสี่ยงต่อไฟฟ้าช็อต โดยเฉพาะบริเวณแผงไฟฟ้า

การจัดทำเอกสารและการวางแผน

ถ่ายรูปสายไฟเดิมก่อนถอดสาย เพื่อป้องกันความสับสนระหว่างการประกอบกลับ

ในอาคารที่มีอายุมากกว่า 20 ปี ให้ระบุ ระบบสายไฟ อันดับแรก รหัสสีอาจแตกต่างจากมาตรฐานปัจจุบัน โปรดบันทึกตำแหน่งและการเชื่อมต่อสายไฟ

อุปกรณ์ป้องกันส่วนบุคคล

อุปกรณ์ด้านความปลอดภัยช่วยป้องกันความเสี่ยงในการติดตั้งทั่วไป:

• ถุงมือฉนวนสำหรับป้องกันวงจรไฟฟ้า
• แว่นตานิรภัยสำหรับป้องกันเศษวัสดุ
• รองเท้าที่ไม่นำไฟฟ้า
• เสื้อผ้าสะท้อนแสงในสถานที่ก่อสร้าง
• จำเป็นต้องสวมหมวกนิรภัยเมื่อทำงานในพื้นที่ที่มีการเคลื่อนไหว

เตรียมชุดปฐมพยาบาลไว้ให้พร้อมสำหรับบาดแผลเล็กน้อยและรอยขีดข่วน

คุณควรใช้เครื่องมืออะไร?

เครื่องมือที่เหมาะสมช่วยป้องกันอุบัติเหตุและรับประกันงานที่มีคุณภาพ

เครื่องมือที่ต้องมีฉนวน

ใช้เฉพาะเครื่องมือที่หุ้มฉนวนซึ่งได้รับการจัดอันดับสำหรับงานไฟฟ้า:

• ไขควงหุ้มฉนวน (หัวแบนและปากแฉก)
• คีมปอกสายไฟแบบมีฉนวน
• คีมหุ้มฉนวน
• เครื่องทดสอบแรงดันไฟฟ้าแบบไม่สัมผัสหรือมัลติมิเตอร์

เครื่องมือมาตรฐานขาดการป้องกันที่จำเป็นต่อการใช้งานใกล้วงจรไฟฟ้า เครื่องมือที่มีฉนวนหุ้มจะมีเครื่องหมายป้องกันแรงดันไฟฟ้าที่ด้ามจับ

อุปกรณ์ทดสอบ

เครื่องทดสอบแรงดันไฟฟ้าของคุณต้องได้รับการตรวจสอบการสอบเทียบเป็นประจำ เครื่องทดสอบที่ชำรุดจะให้ค่าที่อ่านได้ผิดพลาดซึ่งก่อให้เกิดความเสี่ยง

ทดสอบเครื่องทดสอบก่อนทำงานแต่ละครั้งในวงจรที่มีไฟอยู่เพื่อตรวจยืนยันว่าตอบสนองได้อย่างถูกต้อง

มาตรฐานวัสดุใดที่สำคัญที่สุด?

ส่วนประกอบต่างๆ จะต้องเป็นไปตามข้อกำหนดการรับรองและการออกแบบเพื่อการทำงานที่ปลอดภัย

ข้อกำหนดการรับรอง

สวิตช์และเต้ารับทั้งหมดต้องมีใบรับรองคุณสมบัติผลิตภัณฑ์ โปรดตรวจสอบใบรับรองที่ถูกต้อง:

• การรับรอง SAA สำหรับออสเตรเลีย
• เครื่องหมาย CE สำหรับยุโรป
• การปฏิบัติตามมาตรฐาน มอก. สำหรับประเทศไทย
• INMETRO สำหรับบราซิล

การรับรองเหล่านี้ยืนยันว่าผลิตภัณฑ์ได้ผ่านการทดสอบความปลอดภัยและประสิทธิภาพที่เข้มงวด

คุณภาพการก่อสร้าง

แผ่นยึดพลาสติกควรมีความแข็งแรงเพียงพอโดยไม่งอ แผ่นยึดแบบยืดหยุ่นควรใช้วัสดุที่ไม่ได้มาตรฐานซึ่งไม่สามารถยึดติดได้อย่างมั่นคง

เมื่อซื้อปลั๊กไฟ ควรตรวจสอบฟังก์ชันการป้องกันสามประการ:

1. ระบบป้องกันฟ้าผ่า
2. วัสดุตัวเรือนทนไฟ
3. กลไกป้องกันการโอเวอร์โหลด

ค่าแรงดันไฟฟ้าและกระแสไฟฟ้าที่กำหนดควรเกินค่าโหลดที่คาดไว้ ส่วนประกอบที่ทำงานเต็มกำลังอาจเสียหายก่อนเวลาอันควรและก่อให้เกิดความเสี่ยงด้านความปลอดภัย

มาตรฐานระยะห่างของซ็อกเก็ต

วางแผนให้มีปลั๊กไฟอย่างน้อยหนึ่งปลั๊กต่อผนังหนึ่งด้าน โดยเว้นระยะห่างระหว่างปลั๊กไฟไม่เกิน 2 เมตร เพื่อป้องกันการใช้สายพ่วงมากเกินไป ซึ่งมักก่อให้เกิดอันตรายจากไฟไหม้

พื้นที่เชิงพาณิชย์อาจต้องมีการครอบคลุมที่หนาแน่นมากขึ้นตามความต้องการของอุปกรณ์

คุณจะตรวจสอบคุณภาพการติดตั้งได้อย่างไร?

การติดตั้งโดยมืออาชีพจะรวมถึงการทดสอบอย่างละเอียดถี่ถ้วนก่อนที่จะเสร็จสิ้น

ทดสอบไฟฟ้า

• ทดสอบสวิตช์แต่ละตัวด้วยเครื่องทดสอบแรงดันไฟฟ้าเพื่อยืนยันการทำงานที่ถูกต้อง ตรวจสอบว่าสวิตช์ควบคุมเฉพาะวงจรที่ต้องการเท่านั้น
• ตรวจสอบการทำงานของเต้ารับไฟฟ้าโดยการเชื่อมต่อเครื่องใช้ไฟฟ้าขนาดเล็กหรือหลอดไฟทดสอบ เต้ารับไฟฟ้าแต่ละจุดควรจ่ายไฟที่เสถียรโดยไม่กระพริบ
• ตรวจสอบค่าความต่อเนื่องของสายดินให้ต่ำกว่า 2 โอห์ม การต่อสายดินที่ไม่ดีจะส่งผลเสียต่อระบบความปลอดภัยที่ออกแบบมาเพื่อป้องกันไฟฟ้าช็อต

การตรวจร่างกาย

• ตรวจสอบความแน่นของจุดเชื่อมต่อทั้งหมด ขั้วที่หลวมจะทำให้เกิดแรงต้านทานและความร้อนสะสม
• ตรวจสอบให้แน่ใจว่าโครงและกลไกการติดตั้งแนบสนิทกับผนังโดยไม่มีช่องว่าง การติดตั้งที่หลวมอาจทำให้เกิดการสั่นสะเทือนซึ่งทำให้การเชื่อมต่อเสียหาย
• ตรวจสอบว่าแผ่นหน้าเรียงกันอย่างถูกต้องและไม่มีรอยแตกร้าวรอบรูสกรู

สิ่งสำคัญที่ต้องจดจำ

การเข้าใจสามัญสำนึกในการติดตั้งเต้ารับสวิตช์ช่วยปกป้องผู้ติดตั้งและผู้ใช้:

• มาตรฐาน ความสูงสำหรับสวิตช์ติดผนัง คือ 1.4 เมตร ในพื้นที่ที่อยู่อาศัย
• ความสูงในการติดตั้งที่ปลอดภัยในห้องน้ำต้องมีอย่างน้อย 90 ซม. พร้อมการป้องกัน IP44+
• ปลั๊กไฟในครัวต้องห่างจากแหล่งน้ำ 60 ซม.
• การติดตั้งภายนอกอาคารต้องมีความสูง 120 ซม. พร้อมการป้องกันสภาพอากาศระดับ IP54+
• ตรวจสอบการปิดเครื่องด้วยเครื่องทดสอบแรงดันไฟฟ้าก่อนเริ่มต้น
• ใช้เฉพาะเครื่องมือที่หุ้มฉนวนสำหรับงานไฟฟ้าเท่านั้น
• การรับรองผลิตภัณฑ์ยืนยันการปฏิบัติตามความปลอดภัย
• ทดสอบการติดตั้งทั้งหมดก่อนที่จะพิจารณาว่างานเสร็จสมบูรณ์

ร่วมมือกับการผลิตที่ได้รับการรับรอง

เมื่อระบุสวิตช์และเต้ารับสำหรับโครงการ การรับรองจากผู้ผลิตแสดงให้เห็นถึงความมุ่งมั่นต่อมาตรฐานความปลอดภัย IGOTO Electric ได้รับการรับรอง SAA สำหรับออสเตรเลีย เครื่องหมาย CE สำหรับยุโรป และการปฏิบัติตาม TISI สำหรับประเทศไทย

สวิตช์และเต้ารับติดผนังของเราผลิตภายใต้กระบวนการที่ได้รับการรับรองมาตรฐาน ISO9001, ISO14001 และ ISO45001 ด้วยประสบการณ์การผลิตกว่า 26 ปี เรามอบความน่าเชื่อถือที่โครงการของคุณต้องการ ติดต่อเราวันนี้เพื่อสอบถามข้อมูลจำเพาะสำหรับโครงการต่อไปของคุณ

The post Common Sense of Wall Switches and Sockets Installation: Beyond Wiring Basics appeared first on IGOTO Electric.

คุณเคยสัมผัสเครื่องใช้ไฟฟ้าที่เป็นโลหะแล้วรู้สึกเสียวเล็กน้อยหรือไม่ นั่นคือสิ่งที่เกิดขึ้นเมื่อการต่อสายดินในระบบไฟฟ้าไม่ได้รับการดำเนินการอย่างถูกต้อง ความรู้สึกนี้แม้จะดูเหมือนเล็กน้อย แต่ก็เป็นสัญญาณของสถานการณ์อันตรายที่อาจเกิดขึ้นได้ ซึ่งการต่อสายดินที่ถูกต้องจะช่วยป้องกันได้

เหตุใดการต่อสายดินจึงมีความสำคัญต่อความปลอดภัยทางไฟฟ้า?

ในโครงการเชิงพาณิชย์ ไฟฟ้าลัดวงจรก่อให้เกิดความเสี่ยงต่อความรับผิดที่สำคัญ เมื่อสายกลางและสายไฟฟ้าสัมผัสกัน กระแสไฟกระชากที่เกิดขึ้นอาจทำให้เครื่องมือที่มีมูลค่าหลายพันดอลลาร์เสียหายหรือทำให้ผู้อยู่อาศัยได้รับบาดเจ็บ

สายดินมีบทบาทอย่างไรในการป้องกันเหตุการณ์เหล่านี้ สายดินจะทำหน้าที่กำหนดเส้นทางกระแสไฟฟ้าลัดวงจรที่ช่วยปกป้องทั้งอุปกรณ์และผู้คน พร้อมทั้งช่วยให้เบรกเกอร์วงจรตอบสนองต่อสภาวะผิดปกติได้อย่างเหมาะสม

ชั้นการป้องกันที่สำคัญสามชั้น

1. ความปลอดภัยของบุคลากร

หน้าที่หลักของระบบสายดินในเชิงพาณิชย์คือการปกป้องผู้อยู่อาศัยในอาคาร ระบบที่ติดตั้งอย่างถูกต้องจะถ่ายเทกระแสไฟฟ้าลัดวงจรออกจากจุดสัมผัสและตัวเรือนอุปกรณ์ ซึ่งช่วยลดความเสี่ยงต่อความรับผิด

2. มาตรฐานการป้องกันอัคคีภัย

ข้อกำหนดในการต่อลงดินเพื่อดับเพลิงในอาคารพาณิชย์ต้องมีการป้องกันที่ครอบคลุม การติดตั้งของคุณจะต้องคำนึงถึงอุปกรณ์ที่ร้อนเกินไป กระแสไฟฟ้าลัดวงจร และเหตุการณ์แฟลชอาร์กที่อาจเกิดขึ้นซึ่งอาจทำให้เกิดไฟไหม้ได้

3. การป้องกันอุปกรณ์

เมื่อระบุการต่อลงดินสำหรับโครงการเชิงพาณิชย์ ควรพิจารณาถึงความปลอดภัยในทันทีและการปกป้องอุปกรณ์ในระยะยาว การต่อลงดินที่เหมาะสมจะช่วยรักษาระดับแรงดันไฟฟ้าให้คงที่และป้องกันความเสียหายจากไฟกระชากที่มีค่าใช้จ่ายสูง

ส่วนประกอบและการใช้งานสายดินที่จำเป็น

ประสิทธิภาพของระบบสายดินขึ้นอยู่กับตัวนำที่มีขนาดถูกต้องและการวางจุดต่อลงดินอย่างมีกลยุทธ์ สำหรับอาคารพาณิชย์ หมายถึงการรวมขั้วต่อสายดินหลัก บาร์กราวด์แบบกระจาย และเครือข่ายการเชื่อมต่อที่ครอบคลุม

อุปกรณ์ป้องกันวงจรจะต้องประสานงานกับระบบสายดินเพื่อให้แน่ใจว่าสามารถเคลียร์ความผิดพลาดได้อย่างรวดเร็ว ซึ่งรวมถึงเบรกเกอร์วงจร RCD และตัวนำไฟฟ้าที่มีขนาดเหมาะสมสำหรับกระแสไฟฟ้าลัดวงจรสูงสุด

ข้อมูลจำเพาะระบบตามการใช้งาน

บทบาทของการต่อลงดินในระบบสายไฟภายในบ้านคืออะไร?

การติดตั้งที่พักอาศัยต้องบูรณาการระบบสายดินกับโครงสร้างพื้นฐานที่มีอยู่ด้วยความระมัดระวัง สายดินหลักต้องรักษาความต่อเนื่องตลอดการติดตั้ง โดยมีการเชื่อมต่อเพิ่มเติมในห้องน้ำและตำแหน่งพิเศษ

อุปกรณ์ป้องกันไฟฟ้ารั่วลงดินจะต้องทำงานภายในระยะเวลาที่กำหนด โดยต้องมีการทดสอบและตรวจยืนยันค่าอิมพีแดนซ์ของวงจรลงดินเป็นประจำ เพื่อให้แน่ใจว่าการป้องกันจะประสานงานกันภายใต้สภาวะไฟฟ้ารั่ว

มาตรฐานการปฏิบัติอย่างมืออาชีพ

การทดสอบความต้านทานของดินถือเป็นส่วนสำคัญของการตรวจสอบระบบ ค่าต่างๆ จะต้องอยู่ต่ำกว่าขีดจำกัดที่กำหนด โดยต้องบันทึกผลการทดสอบไว้เพื่อให้เป็นไปตามข้อกำหนดและป้องกันความรับผิด โปรแกรมตรวจสอบและบำรุงรักษาตามปกติจะต้องประกอบด้วย:

• การวัดความต้านทานดินที่จุดเชื่อมต่อหลักทั้งหมด
• การทดสอบความต่อเนื่องของตัวนำป้องกันทั้งหมด
• การตรวจสอบอิมพีแดนซ์ของวงจรความผิดพลาดของดิน
• การทดสอบเวลาตอบสนองของอุปกรณ์ป้องกัน

การรับประกันความน่าเชื่อถือของระบบในระยะยาว

การติดตั้งสายดินแบบมืออาชีพต้องใช้ส่วนประกอบที่เป็นไปตามหรือเกินมาตรฐานความปลอดภัยระหว่างประเทศ ผู้ผลิตชั้นนำเช่น IGOTO Electric สนับสนุนข้อกำหนดเหล่านี้ด้วยการควบคุมคุณภาพที่เข้มงวดและโปรโตคอลการทดสอบที่ครอบคลุม

โรงงานผลิตขั้นสูงของเรามีสายการผลิตอัตโนมัติ 37 สายและระบบทดสอบที่ครอบคลุม ด้วยความเชี่ยวชาญด้านการผลิต 15 ปีและการรับรองความปลอดภัยระดับสากล เราจึงมั่นใจได้ว่าผู้รับเหมาจะได้รับส่วนประกอบที่เชื่อถือได้อย่างสม่ำเสมอสำหรับการติดตั้งสายดินในอุตสาหกรรมเข้าถึงโซลูชันระดับมืออาชีพ

The post How Earthing Enhances Electrical Safety in Homes and Workplaces appeared first on IGOTO Electric.
