Załóżmy, że musisz odnowić korytarz z dwoma końcami, z oprawami oświetleniowymi na obu końcach. Lub masz salon, który ma cztery lampy sufitowe sterowane parą przełączników. To rodzi to samo pytanie: takie rozwiązanie jest możliwe z liczbą przełączników schodowych rozmieszczonych po drodze okablowania. Dobra wiadomość jest taka, że nie tylko odpowiedź jest pozytywna, ale okablowanie nie jest tak skomplikowane, jak wielu myśli. Jednocześnie istnieją pewne wymagania do spełnienia i lista typowych pułapek, które mogą pozostawić cię z nieoświetlonymi oprawami.
Ten przewodnik ma na celu wyjaśnienie zasad działania przełącznika schodowego w celu sterowania wieloma światłami, metod okablowania, liczby podłączonych opraw, a także zasad, których należy przestrzegać, aby uniknąć typowych błędów, które mogą uniemożliwić uzyskanie wystarczającego oświetlenia w korytarzu.
Krótka odpowiedź: Tak – przełącznik schodowy może sterować więcej niż jednym światłem. Główna zasada: obwód schodowy umożliwia sterowanie grupą obwodów/obciążeń w dwóch różnych punktach, a do tej grupy obciążeń można podłączyć dowolną liczbę świateł (o ile pozostajesz w granicach znamionowych przełącznika – zazwyczaj 15A, a moc światła jest zgodna z znamionami obwodu).
System przełączania schodowego jest skonstruowany w taki sposób, że kieruje jeden obwód z dwóch różnych lokalizacji. Ten pojedynczy obwód można podłączyć do liczby żarówek razem. Może to być od 2 świateł w korytarzu lub 4 świateł w salonie, jednak działają one jednocześnie, niezależnie od tego, który przełącznik jest obsługiwany.
System przełączania schodowego nie steruje żarówkami niezależnie. Wszystkie światła podłączone do tego samego obwodu schodowego działają jako jedna grupa podczas pracy. Do niezależnego sterowania światłami użytkownicy potrzebują liczby niezależnych obwodów do ich działania, ponieważ obwód schodowy zapewnia im tylko grupową obsługę z dwóch miejsc.
Aby zrozumieć okablowanie schodowe z wieloma światłami, należy przestać odnosić się do świateł jako “obciążenia” i przyjąć koncepcję przewodu zasilającego przełączany, który wychodzi do każdego światła.
Ponieważ światła są podłączone równolegle, wszystkie otrzymują pełne napięcie sieciowe i działają niezależnie od swojego stanu. Jeśli chcesz później dodać ściemnianie do konfiguracji wieloświatłowej z przełącznikiem schodowym, nasz przewodnik po używaniu ściemniaczy w porównaniu do standardowych przełączników w wentylatorach sufitowych wyjaśnia, gdzie ściemniacze pasują, a gdzie nie pasują w obwodach wielostanowiskowych.

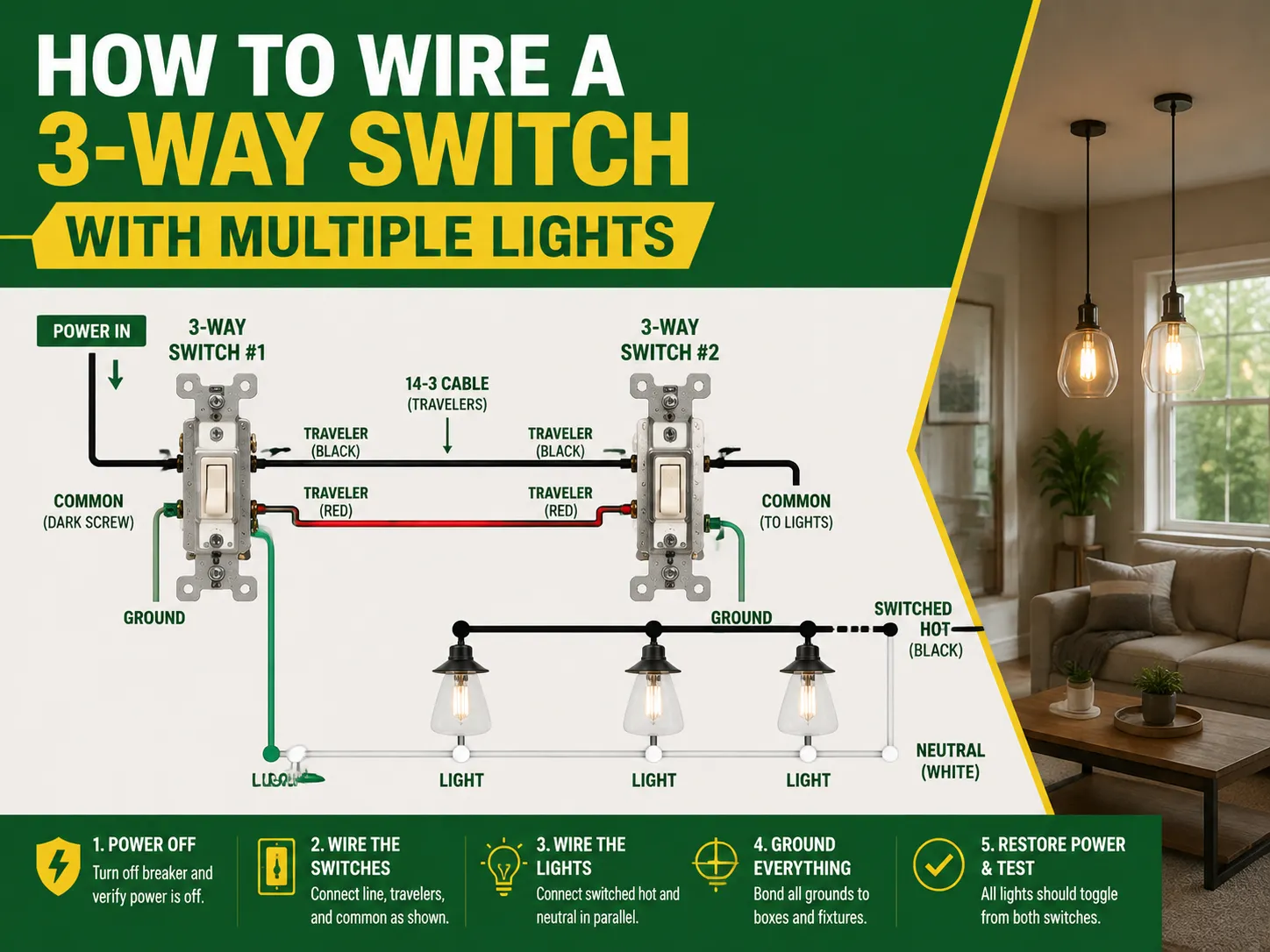

Proces opisany poniżej obejmuje zasilanie kierowane przez przełącznik numer jeden:
Powszechna różnica polega na umieszczeniu dwóch świateł między dwoma przełącznikami, przy czym światła znajdują się pomiędzy skrzynkami przełącznikowymi. Proces wykonania zadania pozostaje taki sam pod względem prądu elektrycznego: przewód zasilający przełączany ze wspólnego zacisku przełącznika #2 idzie do pierwszej lampy, a następnie przechodzi do drugiej lampy, lub idzie ze wspólnego miejsca połączenia. Przewody podróżne pozostają na miejscu między skrzynkami przełącznikowymi i nie mogą przechodzić przez światła.
Kluczowa sprawa: światła nie były podłączone “w sekwencji”, co spowodowałoby przyciemnienie i zakłóciło działanie mechanizmu przełączania. Wszystkie światła są podłączone do tego samego przewodu zasilającego przełączanego, podłączonego bezpośrednio do skrzynki połączeniowej lub w ich punktach końcowych. Kabel podróżny łączy się ze światłem bez żadnych połączeń z nimi, a tylko przewód zasilający przełączany i neutralny łączą go w punkcie oprawy.

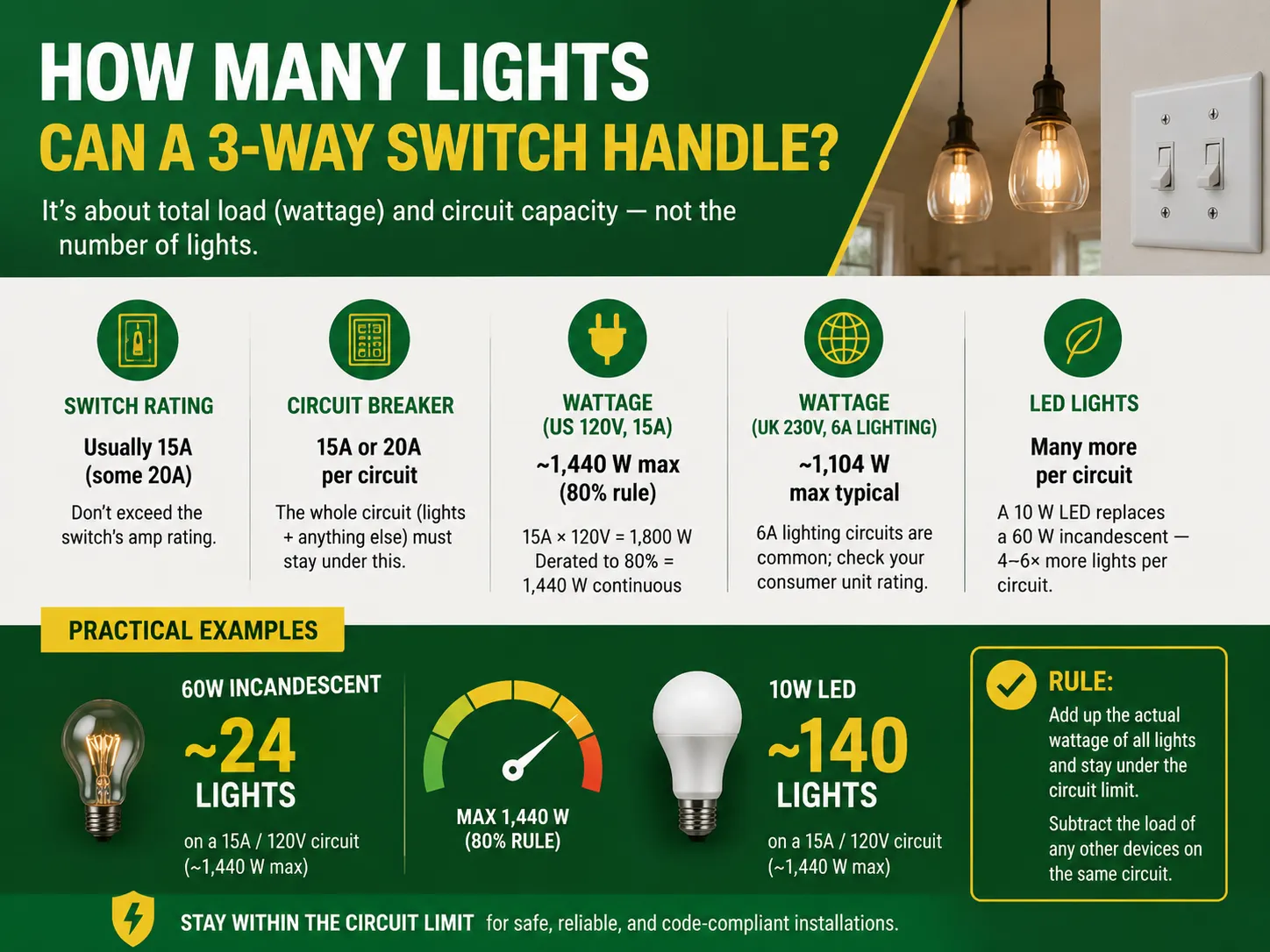

Limit nie jest “liczbą świateł” – to całkowite obciążenie (moc) i pojemność obwodu:
| Czynnik | Limit | Uwagi |
|---|---|---|
| Znamionowa moc przełącznika | Zazwyczaj 15A (niektóre 20A) | Nie przekraczaj znamionowego prądu przełącznika |
| Wyłącznik nadprądowy | 15A lub 20A na obwód | Cały obwód (światła + cokolwiek innego) musi pozostać poniżej tego |
| Moc (USA 120V, 15A) | ~1440 W maks. (zasada 80%) | 15A × 120V = 1800 W, zredukowane do 80% = 1440 W ciągłej pracy |
| Moc (UK 230V, 6A oświetlenie) | ~1104 W typowe maksimum | Obwody oświetleniowe 6A są powszechne; sprawdź ocenę swojej jednostki konsumenckiej |
| Światła LED | Wiele więcej na obwód | Dioda LED o mocy 10 W zastępuje żarówkę żarową o mocy 60 W — 4–6 razy więcej świateł na obwód |
Na przykład, w obwodzie o mocy 15 A/120 V można zasilić 24 żarówki żarowe o mocy 60 W lub, używając żarówek LED o mocy zaledwie 10 W, łącznie około 140 żarówek (co jest ogromnym przeszacowaniem, ponieważ nigdy nie potrzebowałbyś takiej ilości żarówek). Wystarczy zsumować moc żarówek w obwodzie i pozostać poniżej tego limitu.
| Błąd | Wynik | Naprawa |
|---|---|---|
| Okablowanie świateł szeregowo na przewodzie przełączanym | Światła przygasają, wszystkie zawodzą jednocześnie, przełączanie przerywa | Zawsze podłączaj światła równolegle do wspólnego przewodu przełączanego |
| Niezgodność zacisków podróżnych (L1 do L2) | Światło działa tylko wtedy, gdy oba przełączniki są w jednej pozycji | Dopasuj L1↔L1, L2↔L2 między przełącznikami |
| Podłączenie podróżnego do wspólnego zacisku | Chaotyczne sterowanie, światło pozostaje włączone | Zaciski wspólne tylko z linią/przewodem przełączanym; podróżni tylko na zaciskach podróżnych |
| Przeciążenie obwodu | Wyłączenie wyłącznika, przegrzanie przewodów | Zsumuj całą moc oświetlenia; pozostań poniżej znamionowej wartości obwodu (zasada 80%) |
| Przerwanie podróżnych w puszce elektrycznej | Drugi przełącznik przestaje działać | Podróżni przechodzą bez podłączania do świateł |
| Brak połączenia neutralnego przy każdym świetle | Światła nie działają lub zwarcie | Połącz przewody neutralne przy każdym oprawie i kontynuuj do następnego |
| Przypadkowe użycie przełącznika jednobiegunowego | Działa tylko w jednej lokalizacji | Oba przełączniki muszą być 3-drożne (trzy zaciski + uziemienie) |
Przełączniki trójbiegunowe z kilkoma światłami oznaczają, że obwód pod napięciem jest obecny w obu punktach przełączania — i oznacza to, że należy go traktować poważnie:
Kombinacja dwóch przełączników trójbiegunowych sterujących wieloma światłami jest standardowym, powszechnie znanym zadaniem, które wykwalifikowany elektryk może wykonać w około godzinę. Jeśli masz wątpliwości, szybko i łatwo przekonasz się, że zapłacenie za wizytę jest znacznie lepsze niż ryzykowanie! A jeśli porównujesz przełączniki 3-drożne z innymi konfiguracjami wielostanowiskowymi, nasze porównanie ściemniaczy światła w porównaniu do przełączników wentylatorów pokazuje, dlaczego różne obciążenia wymagają różnych elementów przełączających.
Tak. Obwód przełącznika 3-drożnego działający w dwóch lokalizacjach obsługuje jedną grupę obciążenia, co oznacza, że masz elastyczność w używaniu dowolnej liczby opraw oświetleniowych, o ile ich moc nie przekracza pojemności obwodu. Światła są podłączone równolegle do tego samego przewodu, dzięki czemu mogą być włączane i wyłączane z obu przełączników. Nie można jednak sterować każdym światłem niezależnie, ponieważ obwód 3-drożny steruje całą grupą.
Limit oświetlenia jest obliczany na podstawie mocy, a nie liczby żarówek. Dla standardowego obwodu o mocy 15 procent przy 120 woltach, ciągłe obciążenie oświetleniowe nie powinno przekraczać 1440 watów (zgodnie z zasadą 80 procent). Oznacza to, że na obwodzie można użyć do około 24 żarówek o mocy 60 W lub ponad 100 żarówek LED o mocy 10 W każda. Przełączniki są przystosowane do pracy z prądem 15 A, co oznacza, że obowiązują zarówno ograniczenia przełącznika, jak i wyłącznika obwodu. Całkowita moc zużywana przez urządzenia podłączone do obwodu musi być wzięta pod uwagę, aby pozostać poniżej limitu. Mówiąc o obwodach 230 V w Wielkiej Brytanii, należy pamiętać, że rzeczywiste limity wynoszą około 1100 watów.
Podłącz go w taki sam sposób, jak zwykły układ przełącznika trójbiegunowego, traktując światła jako obciążenia równoległe: podłącz linię do wspólnego zacisku przełącznika numer jeden, a następnie użyj kabla 14-3, aby połączyć podróżnych z przełącznika numer jeden do przełącznika numer dwa (z L1 przełącznika numer jeden do L1 przełącznika numer dwa i L2 przełącznika numer jeden do L2 przełącznika numer dwa). Przewód przełączany gorący musi następnie zostać podłączony do wspólnego zacisku przełącznika numer dwa i doprowadzony do światła numer jeden, a następnie do światła numer dwa. Przy każdym świetle podłącz przewód gorący do przewodu neutralnego równolegle. Nie podłączaj podróżnych do świateł, ponieważ są one jedynie przesyłane między dwoma puszkami przełączników.
Najczęstsze błędy to (1) niezgodność zacisków podróżnych (L1 do L2), przez co światło jest aktywne, gdy oba przełączniki są prawidłowo umieszczone (2) podłączenie podróżnego do zacisku wspólnego (3) szeregowe podłączenie różnych świateł zamiast równoległego, co spowoduje migotanie świateł (4) przerwanie biegu podróżnych w puszce elektrycznej (5) użycie tak wielu świateł, że obwód zostanie przeciążony.
Tak, przełącznik schodowy (3-drożny) może sterować kilkoma światłami, a wszystko sprowadza się do prawidłowego okablowania i projektowania przewodów korespondencyjnych. W tym przypadku jeden przełączony przewód gorący wychodzący ze wspólnego zacisku przełącznika #2 aktywuje wszystkie światła równolegle; wszystkie przewody korespondencyjne pozostają nienaruszone; a jedynym ograniczeniem instalacji jest moc w obwodzie, dlatego oświetlenie LED jest przydatne.
Pamiętaj o następujących zasadach: używaj połączeń równoległych dla świateł, przestrzegaj systemów przewodów korespondencyjnych, używaj wspólnych zacisków tylko jako przewodów gorących lub fazowych. Zawsze obliczaj całkowitą moc przed dodaniem jakichkolwiek świateł do obwodu, odłącz zasilanie podczas pracy z przewodami i wezwij elektryka, jeśli twoje okablowanie nie pasuje do połączeń.
