Символы электрических переключателей — это стандартизированные графические представления, используемые в электрических схемах для отображения того, как переключатели, кнопки и устройства управления работают в цепи. Они необходимы в схематических чертежах IEC и ANSI для промышленной автоматизации и проектирования в области электротехники.
Понимание толкания и символы переключателя обеспечивает точность проектирования и повышает эффективность технического обслуживания.
От символов реле давления до символов выключателей света — они являются основой для описания всех электрических цепей.
Возможно, их сложно понять из-за большого количества символов, но не пугайтесь их сложности.
Давайте упростим этот процесс, чтобы помочь вам расшифровать их.
Символы электрических переключателей определяются различными международными стандартами. Два наиболее часто используемых стандарта — это IEC (Международная электротехническая комиссия) и ANSI (Американский национальный институт стандартов).
Символы IEC широко используются в Европе и международных промышленных проектах. Они фокусируются на функциональном представлении и упрощенном схематическом дизайне.
Символы ANSI в основном используются в Северной Америке и, как правило, показывают более детальное представление физической структуры.
| Особенность | МЭК | ANSI |
|---|---|---|
| Область | Европа и международные рынки | Соединенные Штаты и Северная Америка |
| Стиль символов | Упрощенные функциональные символы | Детализированные схематические символы |
| Фокус | Поведение цепи | Физическое представление компонентов |
Нормально разомкнутый контакт остается разомкнутым в своем исходном состоянии. Цепь не пропускает ток до тех пор, пока переключатель не будет активирован.
Нормально замкнутый контакт остается замкнутым в своем исходном состоянии. Цепь пропускает ток до тех пор, пока переключатель не будет активирован, что размыкает цепь.
Эти два состояния являются основой большинства символов электрических переключателей и кнопок.
Его знак состоит из двух линий, обозначающих соединения, и пробела между ними.
К одному из них также подведена линия, которая соединяет или разъединяет цепи.
В переключателях эти расширенные линии можно называть тумблерами или клавишами.
Во всех конфигурациях вы можете видеть, что эти линии имеют кружки на концах, которые обозначают точки их соединения.
В нормально разомкнутом переключателе или кнопке электричество не протекает по цепи, пока она не активирована.
Фото: Лангир
Аналогично NO, но левая линия касается другой без пробелов.
На концах также могут быть кружки, при этом удлиненная линия касается противолежащей сферы, указывая на то, что в обычном состоянии контакты замкнуты.
Это означает, что электричество протекает по цепи до нажатия переключателя или кнопки.
На нем изображены две короткие линии, иллюстрирующие контакты переключателя.
Кроме того, это также символизируется разрывом в цепи с кнопкой над ним, которая выглядит как длинная вертикальная линия.
А нормально открытый (НО) Кнопка удерживает цепь разомкнутой до тех пор, пока на нее не нажата, что изображается вертикальной линией, перекрывающей зазор между двумя другими линиями.
В то время как нормально закрытый (НЗ) кнопка удерживает цепь замкнутой до тех пор, пока на нее не нажмут, чтобы разомкнуть ее.
Другие важные рабочие детали, которые следует помнить:
Он изображен в виде круглой ручки со стрелкой, указывающей на одну из нескольких точек соединения.
Это относится к его способности вращаться или переключаться между несколькими соединениями или цепями.
Этот символ переключателя часто изображается также с двумя линиями; иногда на конце могут быть кружки в качестве контактов.
Линии представляют тот два терминала, который может быть как закрытым, так и открытым.
При обрыве линии цепь выключателя остается разомкнутой.
Однако он замыкается, когда проводится прямая линия, соединяющая два контакта.
Кроме того, оно может включать в себя “С» с вертикальной линией, напоминающей символ доллара.
Двухпозиционный переключатель (DPDT) контролли два различные схемы, каждый с два варианта подключения, в отличие от DPST.
Таким образом, этот знак переключения состоит из двух вертикальных линий в качестве полюсов и четырех других прямых линий с другой стороны, представляющих два потенциальных соединения на полюс.
Это показывает, что переключатель DPDT может связать один вход с любым из двух выходов на полюс.
Он отображает две пары линий как двойной полюс коммутатора, указывая на то, что он может управлять два отдельных контура.
В закрытое состояниеэти линии могут соединяться, при этом на некоторых изображениях показаны пунктирные линии, соединяющие два полюса.
В то время как в открытое состояние, обе пары отключены.
Они продемонстрировали, что обе цепи либо включены, либо выключены одновременно.
Символ SPDT похож на SPST, за исключением того, что он имеет Y-образную структуру, где одна «линия» служит общим выводом, а две другие — контактными соединениями.
Он также может включать крошечное трехзначное число непосредственно рядом с «С“.
Цифра показывает, из скольких мест вы можете управлять светом.
Другая конфигурация, похожая на эту, — это символ четырехпозиционного переключателя, у которого рядом с «С.”
Этот символ переключателя часто изображается с кругом или плавающим объектом, связанным с линией, представляющей механизм переключателя.
Линия представляет собой механизм переключения, который активируется движением поплавка.
Его функция зависит от его состояния по умолчанию:
Символы выключателей света имеют такие же визуальные образы электрических конфигураций, как SPST, SPDT, ДПСТ, и ДПДТ.
Другой пример: символ кнопочного выключателя света не отличается от других. кнопочные переключатели.
Однако существуют определенные конфигурации выключателей света.

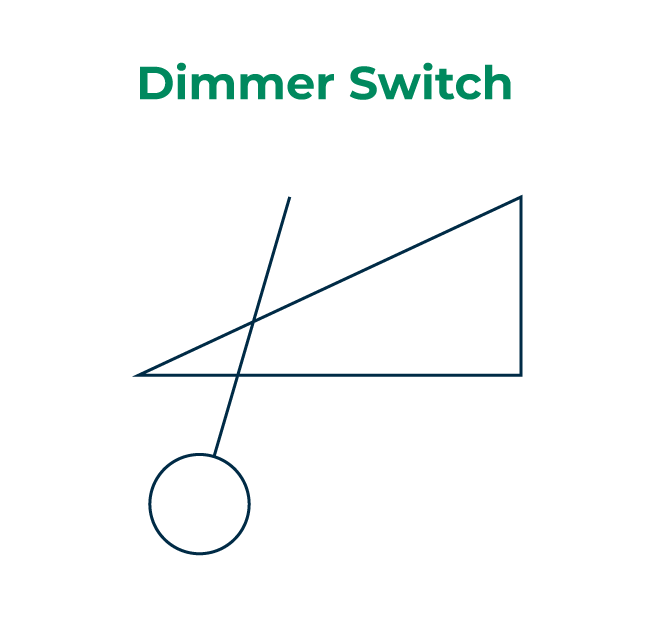

Диммерные переключатели, например:
Они используются только для выключателей света и обозначаются маленьким кружком с линией и дугой.
Круг представляет собой диммер, линия указывает на возможности регулировки, а дуга изображает изменения напряжения для получения различных уровней яркости.
Этот символ переключателя обычно представлен двумя линиями в качестве соединительных точек, одна из которых имеет угловатую форму внизу.
Тот, что имеет угловатую форму, — это привод, который перемещается для активации переключателя.
Кроме того, концевые выключатели гарантируют, что операции будут выполняться в пределах установленных параметров, что сводит к минимуму ущерб или несчастные случаи.
Таким образом, когда объект устанавливает физическое соединение с приводом, цепь будет либо разомкнута, либо замкнута, в зависимости от того, является ли он НЕТ или NC выключатель.
Он включает в себя контакт переключателя с отходящей линией к одному из них, выполняющим функцию тумблера или качающегося элемента, и полукруг под ним, представляющий собой чувствительный к давлению исполнительный механизм.
Состояние переключателя изменяется в ответ на приложенное давление.
Реле давления имеют 3 типа контактов:
Механизм теплового датчика можно представить в виде пружины или изогнутой линии под одной из соединительных линий.
Подобно другим символам, он может включать в себя кружок на конце линий для обозначения контактов переключателя.
Как и поплавковый выключатель, он может активировать или деактивировать цепь при обнаружении изменений температуры, в зависимости от того, является ли он НЕТ или NC выключатель.
Кратковременные переключатели активны только при нажатии и возвращаются в исходное состояние при отпускании.
Его изображение очень похоже на символы кнопочного переключателя, но отличается по своей функции:
Электрические символы переключателей представляют собой стандартизированные представления, используемые в электрических схемах IEC и ANSI. Они обычно подразделяются на ручные переключатели, управляющие переключатели и промышленные управляющие переключатели.
Понимание этих символов улучшает способность читать электрические схемы и способствует точному проектированию, установке и обслуживанию систем.
Если у вас есть еще вопросы, контакт IGOTO за экспертной консультацией и даже рассмотрите возможность получения предложения от ведущего производителя переключателей и розеток.
