Wybór odpowiednich wyłączników zależy od tego, ile punktów będzie używanych do sterowania systemem oświetleniowym.
Pojawiło się wiele problemów z instalacją, ponieważ kupujący mylą typy przełączników podczas planowania.
Dobre zrozumienie różnic między systemami schodowymi, krzyżowymi i jednobiegunowymi zapobiegnie takim problemom w przyszłości.

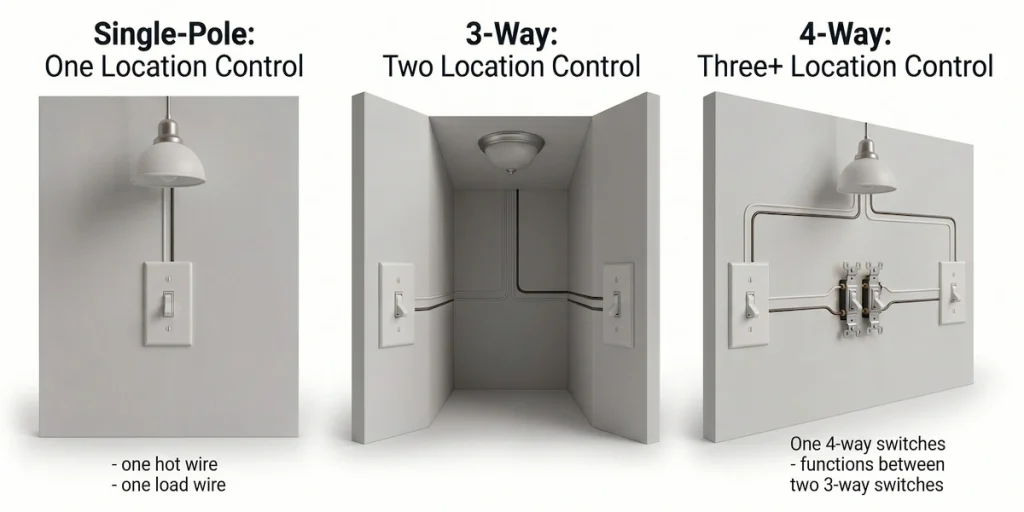

| Funkcja | Przełącznik jednobiegunowy | Przełącznik 3-drożny | Przełącznik 4-drożny |
| Punkty sterowania | Jedna lokalizacja | Dwie lokalizacje | Trzy lub więcej lokalizacji |
| Typowe zastosowanie | Sypialnie, łazienki | Korytarze, klatki schodowe | Duże korytarze, przestrzenie komercyjne |
| Liczba wymaganych przełączników | Jeden | Dwa | Jeden 4-drożny plus dwa 3-drożne przełączniki |
| Typ zacisku | Dwa mosiężne zaciski | Jeden wspólny i dwa zaciski podróżne | Cztery zaciski podróżne |
| Złożoność okablowania | Prosty | Umiarkowany | Bardziej złożony |
| Oznaczenia WŁ./WYŁ. | Tak | NIE | NIE |
| Typowa liczba przewodów | 2 przewody + uziemienie | 3 przewody + uziemienie | 4 przewody + uziemienie |
| Trudność instalacji | Niski | Średni | Wyższy |
| Typowy rodzaj budynku | Mieszkaniowy | Mieszkalny i komercyjny | Budynki komercyjne i duże budynki mieszkalne |
W zależności od liczby pozycji sterowania, których wymaga wyłącznik, może on działać inaczej. Oznacza to, że sposób działania wyłącznika zależy od jego okablowania i połączeń w obwodzie.
Zwykły wyłącznik światła steruje jednym pojedynczym punktem oświetleniowym z jednej pozycji sterowania. Po naciśnięciu wyłącznika zamykasz lub przerywasz obwód.
Składa się tylko z jednego przewodu wejściowego i jednego wyjściowego, który jest powszechnie instalowany w sypialniach, magazynach i biurach.
Wyłącznik schodowy to taki, który steruje pojedynczym punktem oświetleniowym z dwóch oddzielnych lokalizacji.
W przeciwieństwie do wyłącznika WŁĄCZ-WYŁĄCZ, wyłącznik schodowy przekierowuje prąd elektryczny za pomocą przewodów przelotowych.
Po przełączeniu jednego wyłącznika ścieżka prądu elektrycznego w obwodzie ulega zmianie. W związku z tym każdy z dwóch wyłączników może niezależnie włączyć lub wyłączyć światło.
Wyłącznik krzyżowy działa razem z dwoma wyłącznikami schodowymi. Służy do sterowania oświetleniem z trzech lub więcej różnych lokalizacji.
Dzieje się tak, że wyłącznik nie jest bezpośrednio podłączony do zasilania ani do punktu oświetleniowego. Wyłącznik po prostu przekierowuje przewody przelotowe między dwoma wyłącznikami schodowymi.
Każdy typ przełącznika wymaga innego układu okablowania. Liczba zacisków i przewodów wzrasta wraz ze złożonością sterowania.
Proste instalacje często wymagają mniej materiałów i krótszego czasu pracy.
| Typ przełącznika | Lokalizacje sterowania | Typowa liczba przewodów |
| Jednobiegunowy | Jeden | 2 przewody + uziemienie |
| Schodowy | Dwa | 3 przewody + uziemienie |
| Krzyżowy | Trzy lub więcej | 4 przewody + uziemienie |
Zrozumienie tych różnic pomaga zredukować błędy instalacyjne podczas projektów renowacyjnych.
Elektrycy często używają jednobiegunowego wyłącznika światła schematu połączeń PDF podczas pracy w terenie. Wydrukowane schematy pomagają zweryfikować prowadzenie przewodów i rozmieszczenie zacisków przed rozpoczęciem instalacji.
Cyfrowe kopie są również powszechne na tabletach i urządzeniach mobilnych podczas projektów komercyjnych.
Instalacja i konserwacja wyłączników są niezbędne do zapewnienia zmniejszenia zagrożeń związanych z bezpieczeństwem elektrycznym. Awarie elektryczne mogą powodować przegrzewanie, zwarcia, a nawet uszkodzenie sprzętu.
Podczas instalacji wyłączników elektrycy mogą stosować wytyczne NEC i IEC w zależności od lokalizacji projektu instalacyjnego.
Są one kluczowe w zapobieganiu ryzyku elektrycznemu, przegrzewaniu i wadliwym połączeniom.
NEC to amerykański standard narodowy używany w Stanach Zjednoczonych. Jego przepisy obejmują odpowiedni rozmiar przewodów, skuteczne metody uziemienia, ochronę obwodów i bezpieczeństwo podczas procedur instalacyjnych.
Na przykład, wytyczne NEC określają odpowiednie wypełnienie puszki i uziemienie w instalacjach wyłączników.
Z drugiej strony, normy IEC dominują w Europie i Azji.
Międzynarodowa Komisja Elektrotechniczna kładzie nacisk na środki bezpieczeństwa w produktach, procedury testowe, wydajność izolacji i kompatybilność elektryczną w różnych urządzeniach i maszynach.
Uwzględniają one również czynniki środowiskowe w wydajności materiałów.
Istnieją przypadki, w których przełączniki powinny być pyłoszczelne lub wodoodporne, szczególnie w fabrykach, kuchniach i instalacjach zewnętrznych.
Przestrzeganie tych wytycznych zapewnia wykonawcom bezpieczniejsze praktyki instalacyjne i zgodność z obowiązkowymi inspekcjami.
Każdy przełącznik ma znamionowe napięcie i prąd znamionowy. Zwykłe przełączniki domowe pracują przy napięciu 120 V lub 250 V, w zależności od systemów regionalnych.
Przeciążenie przełącznika może skrócić jego żywotność i zwiększyć nagrzewanie.
Uziemienie pomaga zmniejszyć ryzyko porażenia prądem podczas awarii. Wyłączniki nadprądowe chronią również okablowanie przed przeciążeniem.
Wiele nowoczesnych przełączników zawiera teraz ognioodporne obudowy z tworzywa termoplastycznego dla dodatkowej ochrony.
Niektóre starsze ściemniacze mogą migotać w połączeniu z żarówkami LED. Dzieje się tak, ponieważ diody LED zużywają mniejsze obciążenia elektryczne.
W niektórych przypadkach, jednobiegunowy włącznik światła ze ściemniaczem jest wymagany do dopasowania zakresu obciążenia i poprawy stabilności oświetlenia.
Producenci produkują teraz ściemniacze zaprojektowane specjalnie do systemów oświetlenia LED.
Koszty instalacji zazwyczaj rosną wraz ze wzrostem złożoności systemów przełączników.
Standardowe przełączniki często wymagają mniej materiałów i mniej czasu pracy, co czyni je najtańszą opcją dla małych pomieszczeń.
Systemy 3-drożne wymagają dodatkowych przewodów podróżnych i dodatkowych jednostek przełączających. Zwiększa to zarówno pracę przy okablowaniu, jak i czas instalacji w porównaniu do standardowych konfiguracji przełączników.
Systemy 4-drożne zazwyczaj kosztują najwięcej, ponieważ wymagają wielu przełączników i bardziej skomplikowanych układów okablowania.
Duże domy i budynki komercyjne mogą również wymagać dodatkowych puszek elektrycznych i prac związanych z kanałami kablowymi.
Właściwe planowanie pomaga zredukować opóźnienia w pracy i niepotrzebne koszty materiałów podczas instalacji.
Chociaż wydajność włączników światła nie zależy wyłącznie od ich konstrukcji, może również zależeć od tego, jak dobrze zostały wyprodukowane.
Niewydajne przełączniki mogą z czasem poluzować się, przegrzać lub ulec awarii z powodu ciągłego użytkowania.
Oczekuje się, że włączniki światła wyprodukowane zgodnie ze standardami IEC, CE i RoHS zapewnią wyższą kontrolę jakości.
Staje się to szczególnie ważne, gdy mówimy o budynkach komercyjnych, hotelach, instytucjach edukacyjnych i fabrykach.
Asortyment produktów ma również znaczenie podczas projektów budowlanych i renowacyjnych.
Wykonawcy często preferują producentów oferujących pasujące serie włączników, ściemniacze, inteligentne sterowniki i opcje wielokrotnego montażu dla łatwiejszego planowania instalacji.
IGOTO jest jednym z przykładów producenta dostarczającego włączniki ścienne i gniazdka do zastosowań mieszkaniowych i komercyjnych applications.
Firma oferuje różne style włączników, modułowe konstrukcje i produkty kompatybilne z inteligentnymi systemami do nowoczesnych projektów elektrycznych.
Jego asortyment produktów obsługuje również różne międzynarodowe wymagania rynkowe i preferencje instalacyjne.
Aby uzyskać więcej informacji na temat włączników światła, Skontaktuj się z nami natychmiast.
Przełączniki 3-drożne, 4-drożne i standardowe służą różnym potrzebom sterowania oświetleniem.
Proste pomieszczenia zazwyczaj działają z jednym punktem sterowania, podczas gdy większe przestrzenie wymagają wielu lokalizacji przełączania.
Zrozumienie układów okablowania, wymagań bezpieczeństwa i różnic w zastosowaniach pomaga zredukować błędy instalacyjne i problemy z konserwacją.
Właściwy dobór przełącznika poprawia również wygodę, kontrolę energii i długoterminową wydajność elektryczną.
